Diamond SX-200 [4/8] Соединение

10. DC-13,8

Разъем для подключения внешнего источника питания постоянного тока для

подсветки шкалы измерительного прибора и работы светодиодного

индикатора. Допустимое напряжение источника постоянного тока составляет

11 - 15 В. Соедините красный провод с положительным, а черный провод с

отрицательным полюсом источника. Для измерения внешний источник

питания не требуется.

Установка

Соединение

1. Соедините приемопередающий

вход блока с антенным выходом

радиооборудования с помощью коаксиального кабеля с UHF-разъемом и

антенный выход блока с антенным фидером или поглощающей

нагрузкой.

2. Для подсветки шкалы измерительного прибора соедините прилагаемый

кабель питания постоянного тока между источником питания и разъемом

DC на задней стенке прибора, как показано на рис. 2. Напряжение

источника постоянного тока

должно составлять 11- 15 В. Красный

провод должен быть соединен с положительным, а черный провод - с

отрицательным полюсом источника.

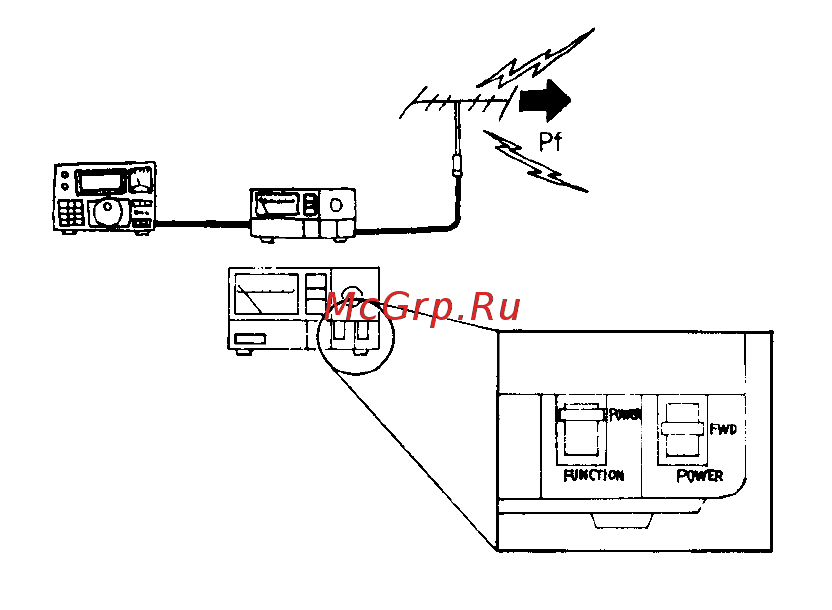

Измерение радиочастотной мощности прямой волны

Измерьте радиочастотную мощность, поступающую от радиооборудования в

антенну. При измерении радиочастотной мощности прямой волны чем

больше показания измерительного прибора, тем больше радиочастотной

мощности поступает в антенну, а

радиочастотная мощность отраженной

волны минимальна.

Рис. 3

Ст

. 4
