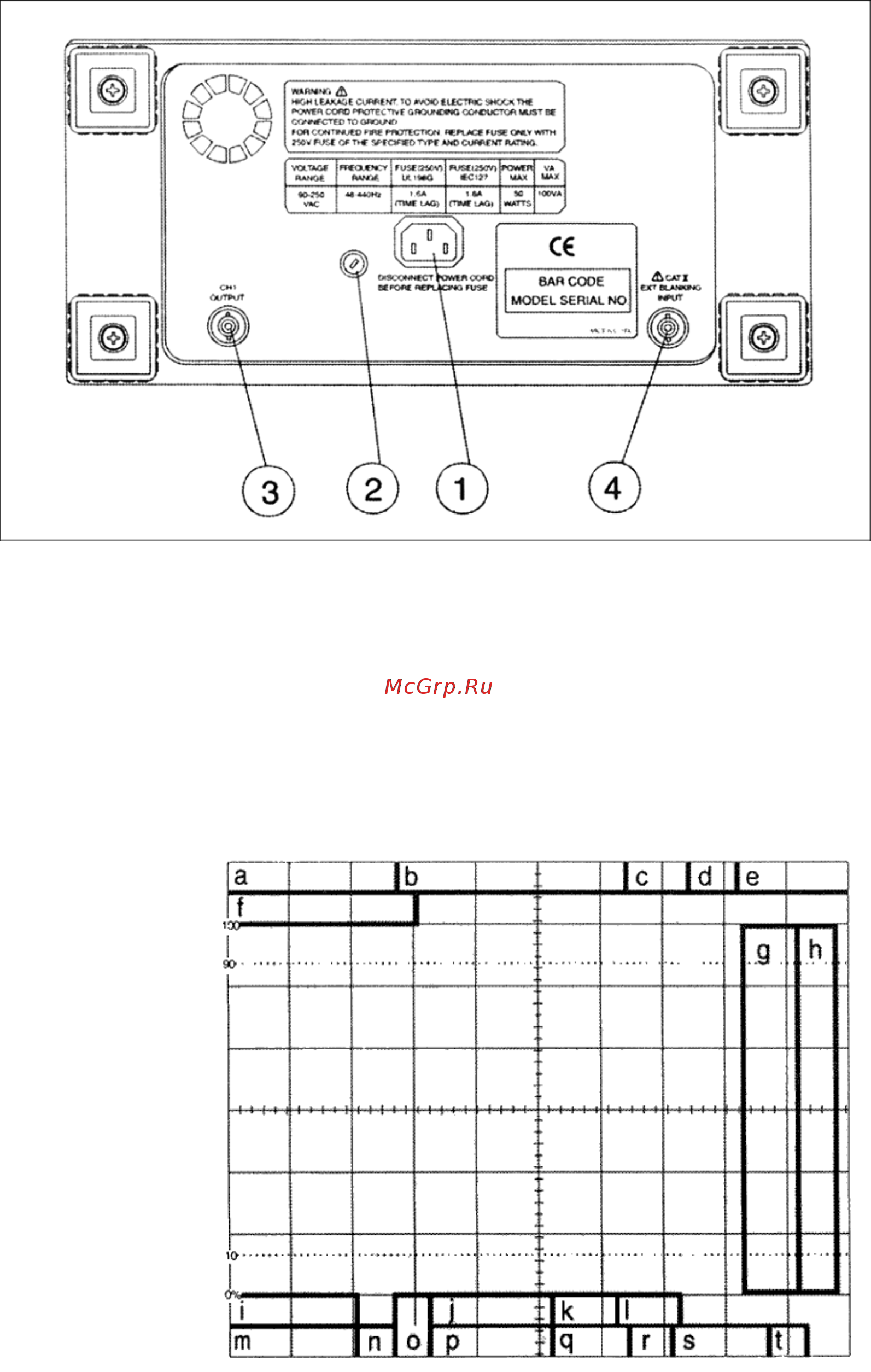

2-2. Описание задней панели

1. РАЗЪЕМ ПИТАНИЯ Служит для ограничения шумов, обрезая полосу свыше 20МГц

2. ПРЕДОХРАНИТЕЛЬ

3. ВЫХОД КАНАЛА CH1 Для подачи сигнала CH1 на внешний частотомер и другие устройства

4. ВХОД МОДУЛЯЦИИ ПО z Служит для подачи сигнала, модулирующего яркость луча. Яркость

растет при амплитуде положительной полярности и убывает при

амплитуде отрицательной полярности входного сигнала.

2-3.

Установка и базовые операции

2-3-1. Индикация знаков

1. Описание каждого положения

a. При высвечивании курсора здесь изображаются величины ∆TA (временной интервал по развертке

A), ∆TB, ∆V1 (∆V2, ∆V3).

b. При высвечивании курсора здесь изображаются величины ∆1/TA и частота входного сигнала при

автоматической установке AUTO SETUP.

c. При нажатой кнопке растяжки по времени x 10MAG на этом месте располагается знак "MG".

d. В режиме плавной регулировки

масштаба по горизонтали при развертке A (некалиброванный

масштаб) на этом месте располагается знак ">".

e. На этом месте изображается величина масштаба по горизонтали.
