f. Здесь располагается информация о режиме HOLD OFF (HO) и уровне синхронизации (TL).

g. Индикация установок для режимов VERT MODE, HOR DYSPLAY, TRG SOURCE, TRG MODE, TRG

COUPLING.

h. На этом месте находится знак выбора для установок этих режимов.

i. На этом месте находится информация о канале CH1 в режиме индикации QUAD (4 каналов сразу).

j. На этом месте находится информация о канале CH2 в режиме индикации QUAD (4 каналов сразу).

При ограничении полосы пропускания сигнала в режиме BW здесь высвечивается "BW".

l. В режиме квази-одновременного отображения лучей здесь высвечивается этот режим (CHOP).

m. На этом месте находится информация о канале CH1 в режиме индикации CH1, DUAL, ADD.

На этом месте находится информация о канале CH3 в режиме индикации QUAD (4 каналов сразу).

n. В режиме индикации сигналов ADD (суммирование каналов CH1 и CH2) здесь

стоит знак "+".

o. В режиме индикации CH2, DUAL, ADD, QUAD и инвертировании сигнала CH2 здесь стоит знак "".

p. На этом месте находится информация о канале CH2 в режиме индикации CH2, DUAL, ADD.

q. При установке режима развертки по горизонтали HOR DYSPLAY в положение ALT и включении

синхронизации B TRIG'D на этом месте загорается знак "B-T".

r. В режиме плавной регулировки масштаба по горизонтали при развертке B (некалиброванный

масштаб

) или в режиме ALT на этом месте располагается знак ">".

s. Здесь располагается информация о масштабе развертки по горизонтали.

t. При задании полярности синхронизации здесь отображаются значки "ʃ" и "ʅ".

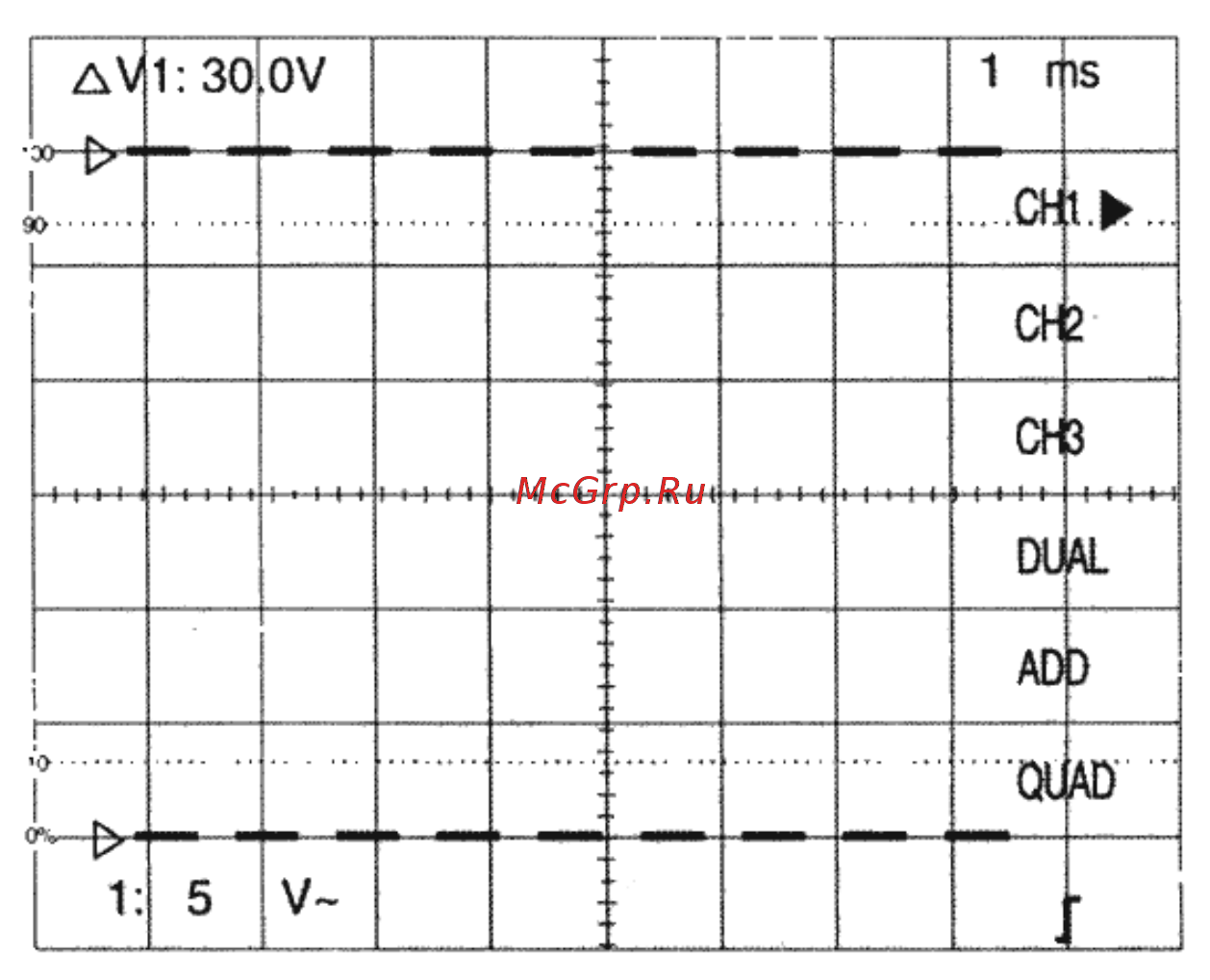

2-3-2. Индикация настроек

1. Установки при включении питания

a. Режим по вертикали CH1

b. Развертка по горизонтали A

c. Режим синхронизации AUTO

d. Источник синхронизации CH1

e. Режим подачи синхроимпульса AC (по переменному напряжению)

f. Развертка TIME/DIV 1мсек

g. Масштаб VOLT/DIV 5В

h. Режим курсоров ∆V1

i. Режим подачи сигнала AC (по переменному напряжению)

j. Режим HOLD OFF 0%

k. Звуковое оповещение включено

l. Вывод текста на экране включен
