5

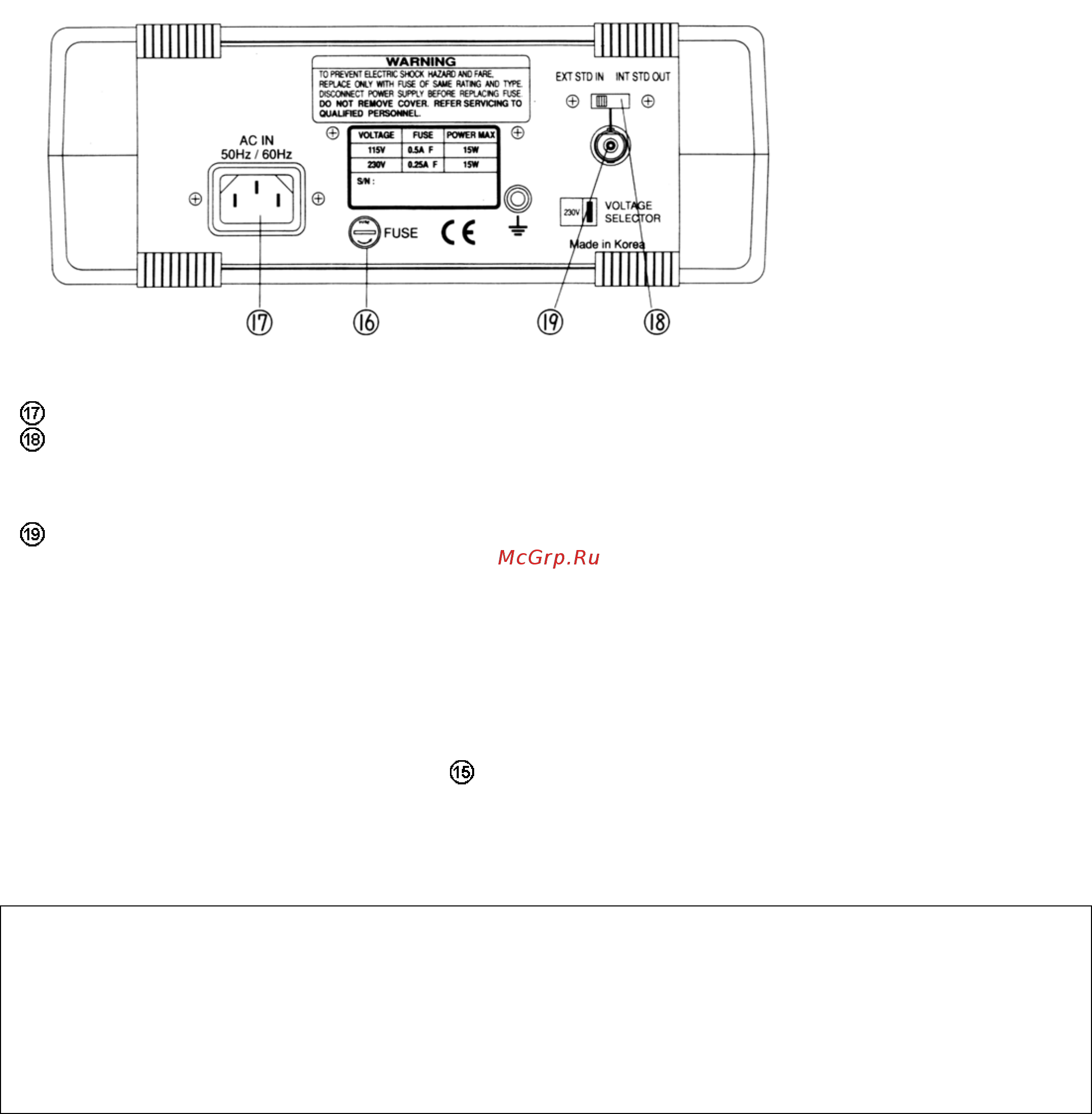

Рис. 3 Задняя панель
СЕТЕВОЙ РАЗЪЕМ
Для подключения шнура питания
СЕЛЕКТОР ВЫБОРА ВНУТР / ВНЕШ.
ОПОРНОГО ГЕНЕРАТОРА
Для использования внешнего опорного генератора 10 МГц
переключите в положение EXT STD. IN. Входное
сопротивление при этом 600 Ом. Для мониторинга внутреннего
опорного генератора переключите в положение INT STD. IN.
РАЗЪЕМ ВХОДА / ВЫХОДА
ОПОРНОГО ГЕНЕРАТОРА
Служит или для мониторинга внутреннего опорного генератора
или подачи опорной частоты с внешнего генератора,
амплитудой 1,5 - 5 В эфф.
3-2. Инструкция по работе
Ниже приведена информация необходимая для работы с частотомером.
a. Вставьте шнур питания в разъем на задней панели прибора и подключите его в сеть.
b. Для
включения нажмите кнопку POWER .
c. Установите переключатель функций (по индикатору) в положение FREQ., а переключатель GATE TIME
в положение 1 Sec.
ПРЕДУПРЕЖДЕНИЕ
1. РАБОТА С НАПРЯЖЕНИЯМИ, ПРЕВЫШАЮЩИМИ МАКСИМАЛЬНО ДОПУСТИМЫЕ МОЖЕТ
ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ЧАСТОТОМЕРА. ПЕРЕД ПОДАЧЕЙ ЛЮБОГО СИГНАЛА НА
ЧАСТОТОМЕР УБЕДИТЕСЬ, ЧТО НАПРЯЖЕНИЕ ЭТОГО СИГНАЛА НЕ ПРЕВЫШАЕТ МАКСИМАЛЬНО
ДОПУСТИМЫХ ЗНАЧЕНИЙ, УКАЗАНЫХ В СПЕЦИФИКАЦИИ.
2. ТОЧКИ ЗАЗЕМЛЕНИЯ ЧАСТОТОМЕРА СОЕДИНЕНЫ НЕПОСРЕДСТВЕННО С ЗЕМЛЯНОЙ ШИНОЙ.
ПРИ РАБОТЕ ВСЕГДА ПОДКЛЮЧАЙТЕ ТОЧКИ ЗАЗЕМЛЕНИЯ ИССЛЕДУЕМЫХ СХЕМ К ТОЧКАМ
ЗАЗЕМЛЕНИЯ ЧАСТОТОМЕРА.
3-3. Измерения частоты
ВХОД (0,1 Гц - 150 МГц)
a. Подключите измеряемый сигнал к входу.
b. Переключатель функций установите в положение FREQ.
c. Выберите разрядность индикации, используя переключатель GATE TIME.
d. Частота сигнала отобразится на дисплее. При каждом измерении индикатор GATE будет гореть, а
после интервала измерения дисплей будет обновляться.
e. Включение переключателя HOLD "замораживает" дисплей на текущем показании, при отпускании
кнопки дисплей обновляется
и возобновляется счет.
f. При необходимости, включите аттенюатор. При установке x 10 (нажатая кнопка) аттенюатор уменьшает
входной сигнал в 10 раз перед подачей на схему измерения частоты. При этом устраняется ошибки в
измерениях, вызванные шумами или излишне большой амплитудой входного сигнала.
g. Если необходимо, включите фильтр НЧ. При этом входной сигнал проходит через ФНЧ с
полосой
пропускания 100 КГц по уровню -3дБ перед подачей на схему измерения частоты. Это помогает
устранить ошибки измерения частоты низкочастотных сигналов в присутствии высокочастотных шумов.
