3. РАБОТА
3-1. Органы управления, индикаторы и соединительные разъемы.

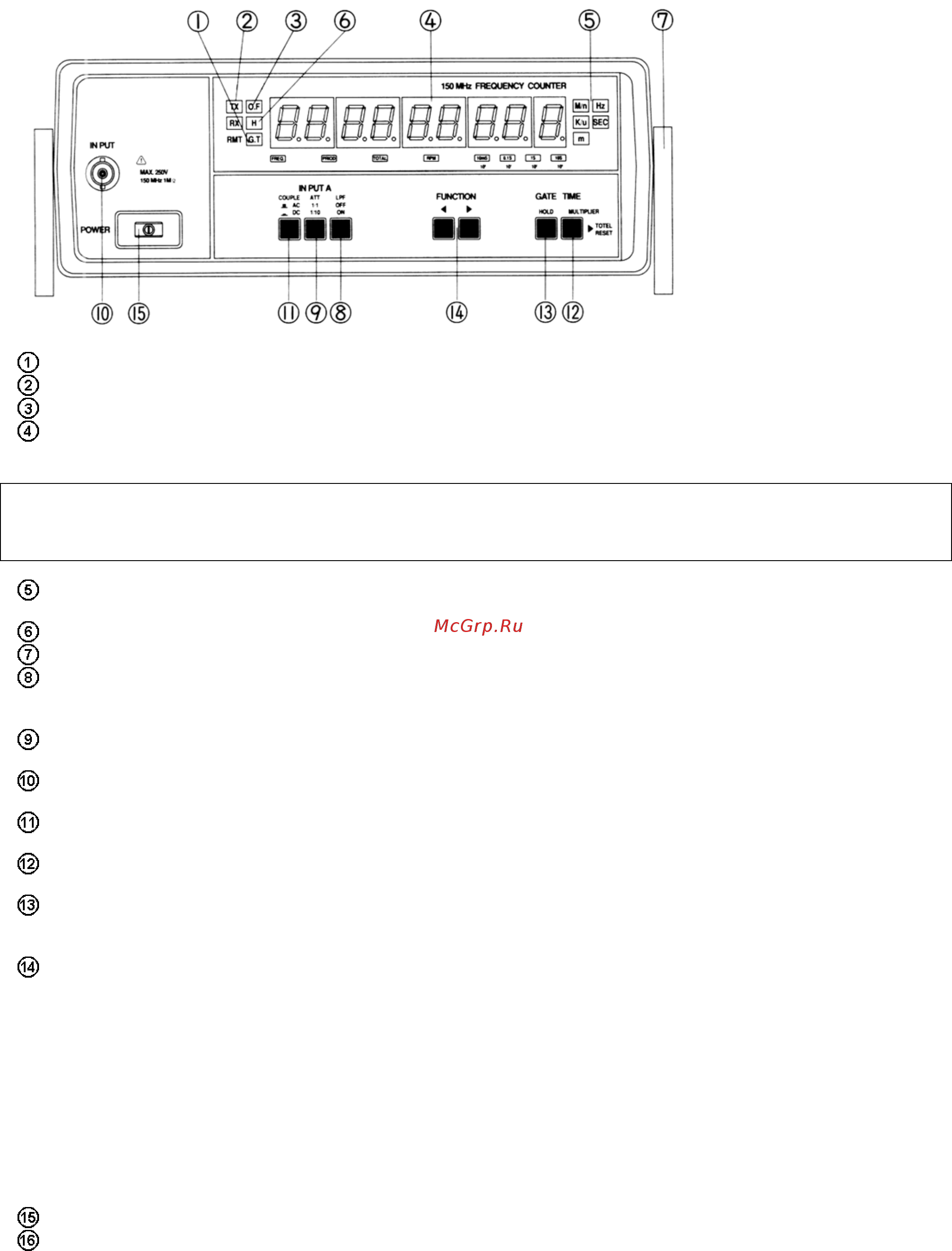

Рис.2 Передняя панель
ИНДИКАТОР СЧЕТА
Индикатор загорается в момент проведения измерений
ИНДИКАТОР RS-232
TX (передача), RX (прием)
ИНДИКАТОР ПЕРЕПОЛНЕНИЯ
При переполнении загорается "OF"
ДИСПЛЕЙ
Зеленый светодиодный 9-разрядный индикатор для всех
режимов измерения.
ЗАМЕЧАНИЕ
ПРИ ПРОПАДАНИИ ВХОДНОГО СИГНАЛА НА ДИСПЛЕЕ ПОКАЗАНИЯ ПОСЛЕДНИХ ИЗМЕРЕНИЙ
СОХРАНЯЮТСЯ В ТЕЧЕНИЕ 10 СЕКУНД.
ИНДИКАТОР ЕДИНИЦ ИЗМЕРЕНИЯ
Указывает на измерение частоты в MHz, kHz, Hz и периода
повторения в n (нано), µ (микро) и секундах
ИНДИКАТОР HOLD
Загорается в режиме HOLD
Поворотная подставка
Вытянуть для регулировки угла наклона
ФНЧ
При нажатой кнопке ФНЧ сигнал проходит через фильтр с
граничной частотой пропускания (-3 дБ) около 100 КГц. При
отжатой кнопке сигнал идет напрямую.
КНОПКА АТТЕНЮАТОРА
Когда кнопка установлена на x 10, амплитуда сигнал на входе
делится на 10 перед подачей на частотомер.
ВХОД, BNC (байонет)
Вход для измерения частоты до 150 МГц и всех измерений
периодов повторения. Входной импеданс 1 МОм, 40 пФ.
КНОПКА РЕЖИМА ВХОДА AC / DC
Используется для подачи постоянной составляющей входного
сигнала (режим DC).
КНОПКА ВРЕМЕНИ ИЗМЕРЕНИЯ
Используется для выбора времени счета и разрядности
измеряемой величины, кроме измерений TOTAL.
КНОПКА HOLD
В режиме HOLD дисплей "замерзает", но частотомер
продолжает считать. С прекращением режима HOLD дисплей
обновит свои показания и счет продолжится.
ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ
Для выбора желаемой функции измерения.
a. FREQ. При выборе этого режима измеряется частота входного
сигнала. Разрешающая способность выбирается
переключателем GATE TIME.
b. PERIOD При выборе этого режима измеряется период повторения для
входного сигнала. Разрешающая способность выбирается
переключателем GATE TIME.
c. TOTAL При выборе этого режима подсчитывается сумма периодов
для входного сигнала, сумма счета непрерывно обновляется
на дисплее
.
d. RPM При выборе этого режима измеряются обороты в минуту для
входного сигнала.
КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ
Кнопочный выключатель питания прибора
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ
Открывать против часовой стрелки
