2. УСТАНОВКА

2-1. Начальная инспекция

Перед отправкой прибор был тщательно инспектирован по механическим и электрическим параметрам и

должен быть свободен от дальнейших механических повреждений. При получении прибора его следует

проверить на предмет механических повреждений и на комплектность.

2-2. Подключение шнура питания

Для питания прибора необходимо сетевое напряжение 230 В / 115 В ± 10%. Трехпроводной

шнур питания

обеспечивает надежное заземление прибора при наличии соответствующей розетки с заземляющим

полюсом. Если используется обычный двухпроводной шнур питания или обычная розетка прибор

необходимо заземлить, используя для этого заземляющий контакт на задней панели.

ПРЕДУПРЕЖДЕНИЕ

ПОСКОЛЬКУ ПЕРВОНАЧАЛЬНО ПРИБОР УСТАНОВЛЕН НА ПИТАЮЩЕЕ НАПРЯЖЕНИЕ 230 В, ТО ПЕРЕД

ПОДКЛЮЧЕНИЕМ ПРИБОРА К ПИТАЮЩЕЙ СЕТИ УБЕДИТЕСЬ, ЧТО НАПРЯЖЕНИЕ СЕТИ РАВНО 230 В.

ЕСЛИ НАПРЯЖЕНИЕ СЕТИ РАВНО 115 В, УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ НА 115 В.

2-3. Охлаждение и вентиляция

Специального охлаждения и вентиляции не требуется. Однако прибор следует использовать в условиях,

где поддерживается постоянная температура.

2-4. Положение прибора

Прибор настольного типа снабжен резиновыми ножками и наклонной подставкой-ручкой, позволяющей

устанавливать прибор под углом к основанию.

2-5. Прогрев перед работой

Перед работой прибор необходимо прогреть в течение

20 мин. для получения стабильных и точных

измерений.

3. РАБОТА

3-1. Органы управления, индикаторы и соединительные разъемы.

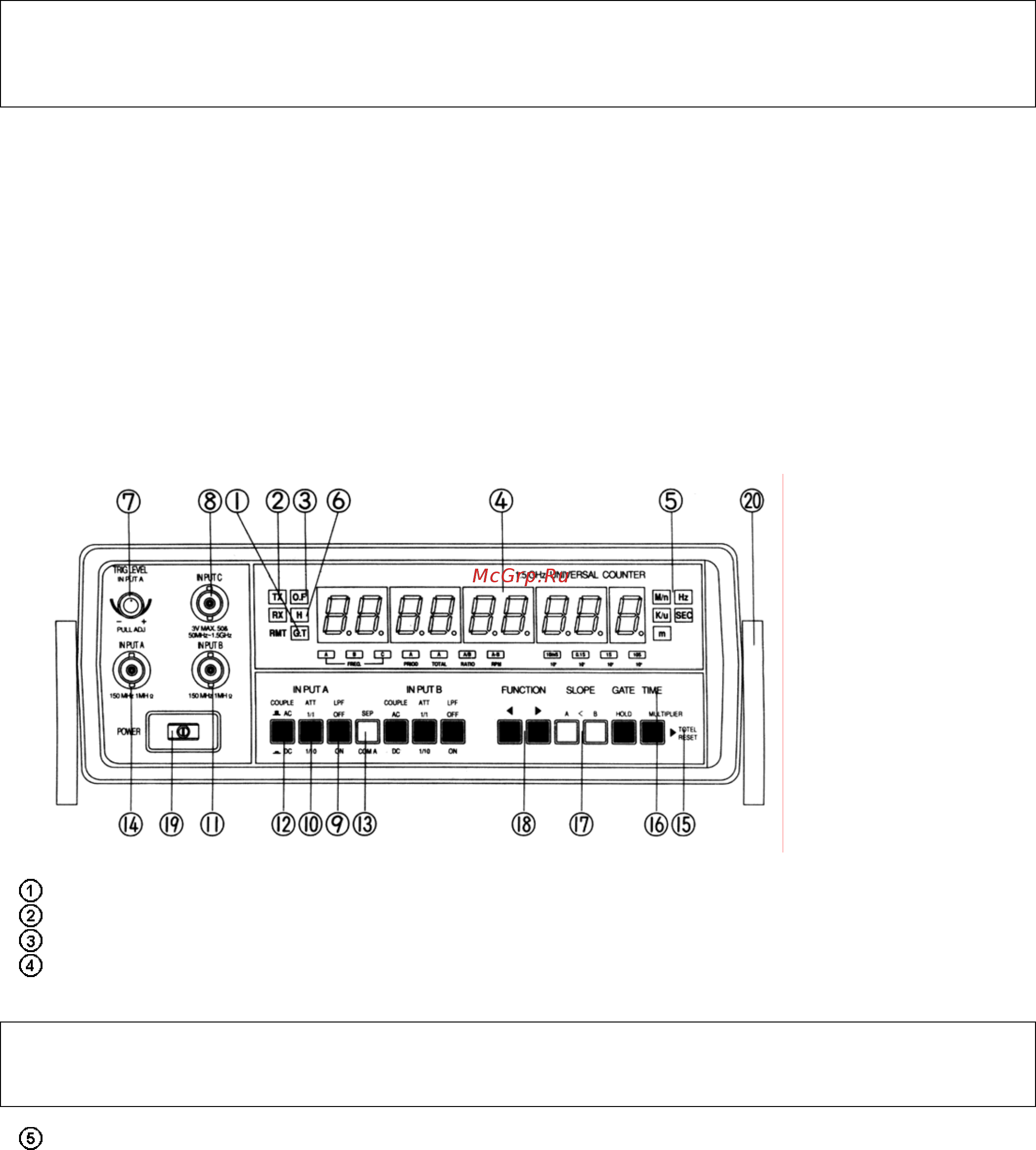

Рис.2 Передняя панель

ИНДИКАТОР СЧЕТА

Индикатор загорается в момент проведения измерений

ИНДИКАТОР RS-232

TX (передача), RX (прием)

ИНДИКАТОР ПЕРЕПОЛНЕНИЯ

При переполнении загорается "OF"

ДИСПЛЕЙ

Зеленый светодиодный 9-разрядный индикатор для всех

режимов измерения.

ЗАМЕЧАНИЕ

ПРИ ПРОПАДАНИИ ВХОДНОГО СИГНАЛА НА ДИСПЛЕЕ ПОКАЗАНИЯ ПОСЛЕДНИХ ИЗМЕРЕНИЙ

СОХРАНЯЮТСЯ В ТЕЧЕНИЕ 10 СЕКУНД.

ИНДИКАТОР ЕДИНИЦ ИЗМЕРЕНИЯ

Указывает на измерение частоты в MHz, kHz, Hz и периода

повторения в n (нано), µ (микро) и секундах
