5-1. Введение

Поскольку область применения этого свип/функционального генератора очень велика, то невозможно

включить в руководство все возможные примеры его использования. Однако, большинство базовых

случаев подробно описаны, для того, чтобы пользователи могли научиться применять генератор в других

областях. Инструмент имеет огромное множество применений для работы в качестве источника сигналов

в радиоэлектронных

лабораториях, школах, сервисных службах и производственных линиях для проверки

или анализа аудио, радио, цифровых устройствах, схемах коммуникации, медицинской электронике,

сонарах, индустриальной электронике, инфразвуковых, ультразвуковых и многих других схемах и других

устройствах.

5-2. Поиск неисправности методом замещения сигнала

При поиске неисправностей в неработающем аудио оборудовании для локализации неработающего узла

подавайте на различные узлы схемы сигнал с генератора. Начав с громкоговорителя, передвигайтесь

постепенно к входному разъему устройства. С каждого каскада, который нормально работает, звук будет

передаваться на громкоговоритель и его будет слышно. Когда сигнал

будет подан на неисправный каскад,

громкоговоритель будет молчать.

ПРЕДУПРЕЖДЕНИЕ

УБЕДИТЕСЬ, ЧТО ПОСТОЯННОЕ СМЕЩЕНИЕ НА ВЫХОДЕ ГЕНЕРАТОРА СООТВЕТСТВУЕТ

НОРМАЛЬНОМУ РАБОЧЕМУ НАПРЯЖЕНИЮ В КАЖДОЙ ТОЧКЕ ПОДАЧИ СИГНАЛА НА СХЕМУ.

НЕСООТВЕТСТВУЮЩЕЕ СМЕЩЕНИЕ МОЖЕТ НАРУШИТЬ РЕЖИМ РАБОТЫ КАСКАДА И СДЕЛАТЬ

ЕГО НЕРАБОТОСПОСОБНЫМ ВО ВРЕМЯ ПРОВЕРКИ ИЛИ ДАЖЕ ВЫВЕСТИ ИЗ СТРОЯ. ПРИ

НЕОБХОДИМОСТИ, МОЖНО ИСПОЛЬЗОВАТЬ РАЗДЕЛИТЕЛЬНЫЙ КОНДЕНСАТОР ДЛЯ ОТСЕЧКИ

ПОСТОЯННОГО СМЕЩЕНИЯ С ВЫХОДА ГЕНЕРАТОРА И СОХРАНЕНИЯ НОРМАЛЬНОГО РЕЖИМА

РАБОТЫ КАСКАДА ПО ПОСТОЯННОМУ ТОКУ.

Амплитуда вносимого в схему сигнала также должна соответствовать нормальной амплитуде сигнала в

каскаде. Метод замещения применим не только в аудиосистемах. В таких случаях необходимо выход

сигнала подать на осциллограф, вольтметр или любое другое устройство, показывающее наличие или

отсутствие сигнала. Подавайте сигнал того типа, который обычно применяется в исследуемых

устройствах. Инструмент

может генерировать почти все типы сигналов, которые обычно используются в

диапазоне от 0,02 Гц до 2 МГц. Подавая сигналы на испытуемое устройство, можно с помощью свип-

генератора получить уникальные звуки, которые не спутаешь ни с какими другими, присутствующими в

схеме.

5-3. Поиск неисправности прослеживанием сигнала по цепи

Методика аналогична поиску методом замещения сигнала, за исключением того, что сигнал подается на

вход испытуемого оборудования. С помощью осциллографа проверяется сигнал на выходе каждого

каскада, начиная с ближайшего ко входу и постепенно перемещаясь в направлении выходного каскада.

Каждый каскад, с выхода которого нет сигнала,

считается неисправным.

5-4. Перегрузочные характеристики усилителя

Для некоторых усилителей трудно определить точку перегрузки, используя синусоидальный сигнал.

Сигнал треугольной формы является идеальным для данного теста, поскольку любое отклонение от

линейной формы выходного сигнала будет заметным. Используя сигнал треугольной формы легко

обнаружить момент возникновения перегрузки в усилителе.

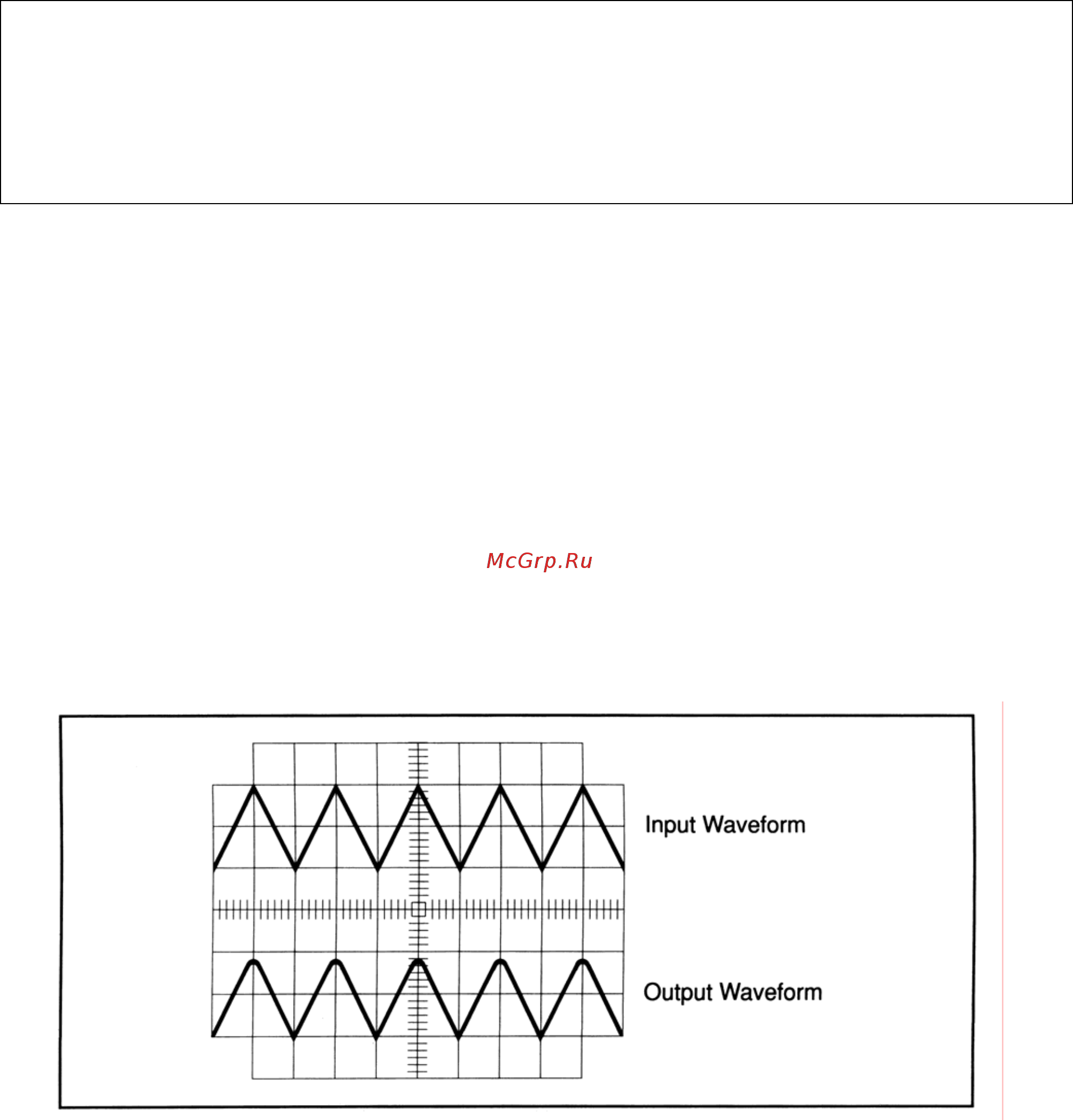

Рис. 6. Наблюдение ограничения в каскаде усилителя
