5
2-5. Прогрев перед работой
Перед работой прибор необходимо прогреть в течение 20 мин. для получения стабильных и точных
измерений.
3. РАБОТА
3-1. Органы управления, индикаторы и соединительные разъемы.

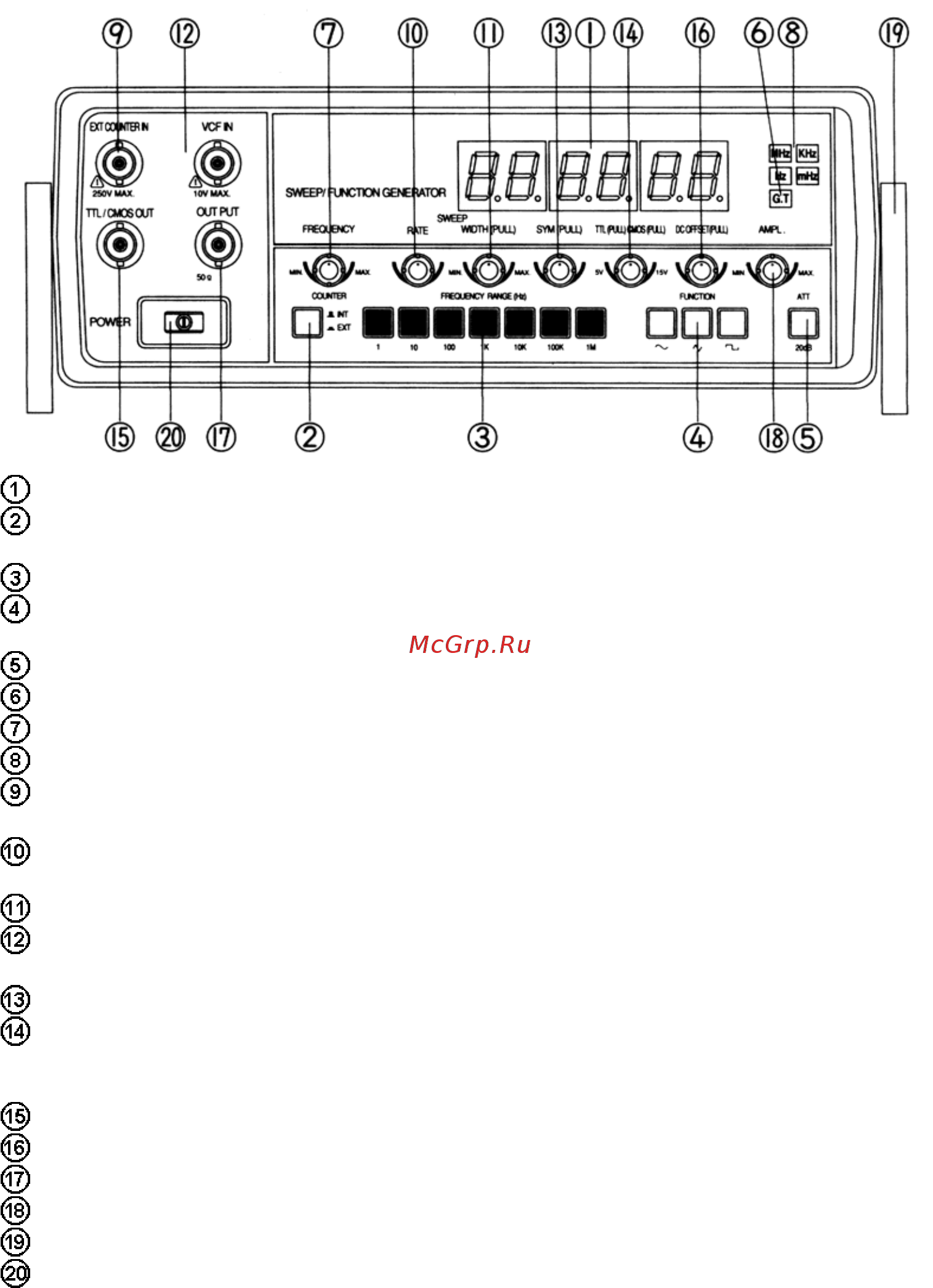

Рис.1 Передняя панель
ДИСПЛЕЙ
Показывает частоту сигнала генератора или внешнего источника
ПЕРЕКЛЮЧАТЕЛЬ ВНУТР./ВНЕШН.
EXT: измерение частоты внешнего сигнала
INT: измерение частоты сигнала генератора
ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНОВ
Выбор диапазона генерируемых частот
ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ
Выбирает синусоидальную, треугольную или прямоугольную
форму выходного сигнала
АТТЕНЮАТОР
Включает ослабление сигнала на 20 дБ
ИНДИКАТОР РЕЖИМА СЧЕТА
Запускается автоматически входным сигналом
РУЧКА УСТАНОВКИ ЧАСТОТЫ
Для задания частоты в выбранном диапазоне генерации
ИНДИКАТОР MHz, KHz, Hz, mHz
Служит для индикации размерности частоты
РАЗЪЕМ ДЛЯ ИЗМЕРЕНИЯ
ЧАСТОТЫ ВНЕШНИХ СИГНАЛОВ
Для использования прибора в качестве частотомера
УПРАВЛЕНИЕ СВИП-ГЕНЕРАТОРОМ
Служит для включения режима качания частоты и регулировки
скорости изменения частоты внутреннего генератора
ШИРИНА ДИАПАЗОНА КАЧАНИЯ
Служит для задания диапазона изменения частоты
ВХОД ПРЕОБРАЗОВАТЕЛЯ
НАПРЯЖЕНИЕ-ЧАСТОТА
Служит для внешнего управления частотой и ее изменения.
КОНТРОЛЬ СИММЕТРИИ
Регулирует симметрию сигнала от 1:1 до 10:1
ПЕРЕКЛЮЧАТЕЛЬ ТТЛ/КМОП
Для выбора уровня выходного сигнала - ТТЛ или КМОП
при вытянутой ручкеуровни КМОП (регулируются),
при утопленной ручкеуровни ТТЛ
ТТЛ/КМОП ВЫХОДНОЙ РАЗЪЕМ
Для выхода сигналов ТТЛ или КМОП
ПОСТОЯННОЕ СМЕЩЕНИЕ
Для регулировки постоянной составляющей выходного сигнала
ВЫХОДНОЙ РАЗЪЕМ
Разъем с выходным импедансом 50 Ом
РЕГУЛИРОВКА АМПЛИТУДЫ
Плавная регулировка амплитуды выходного сигнала
РУЧКА-ПОДСТАВКА
Служит для регулировки положения инструмента
КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ
Служит для включения-выключения питания прибора
