6

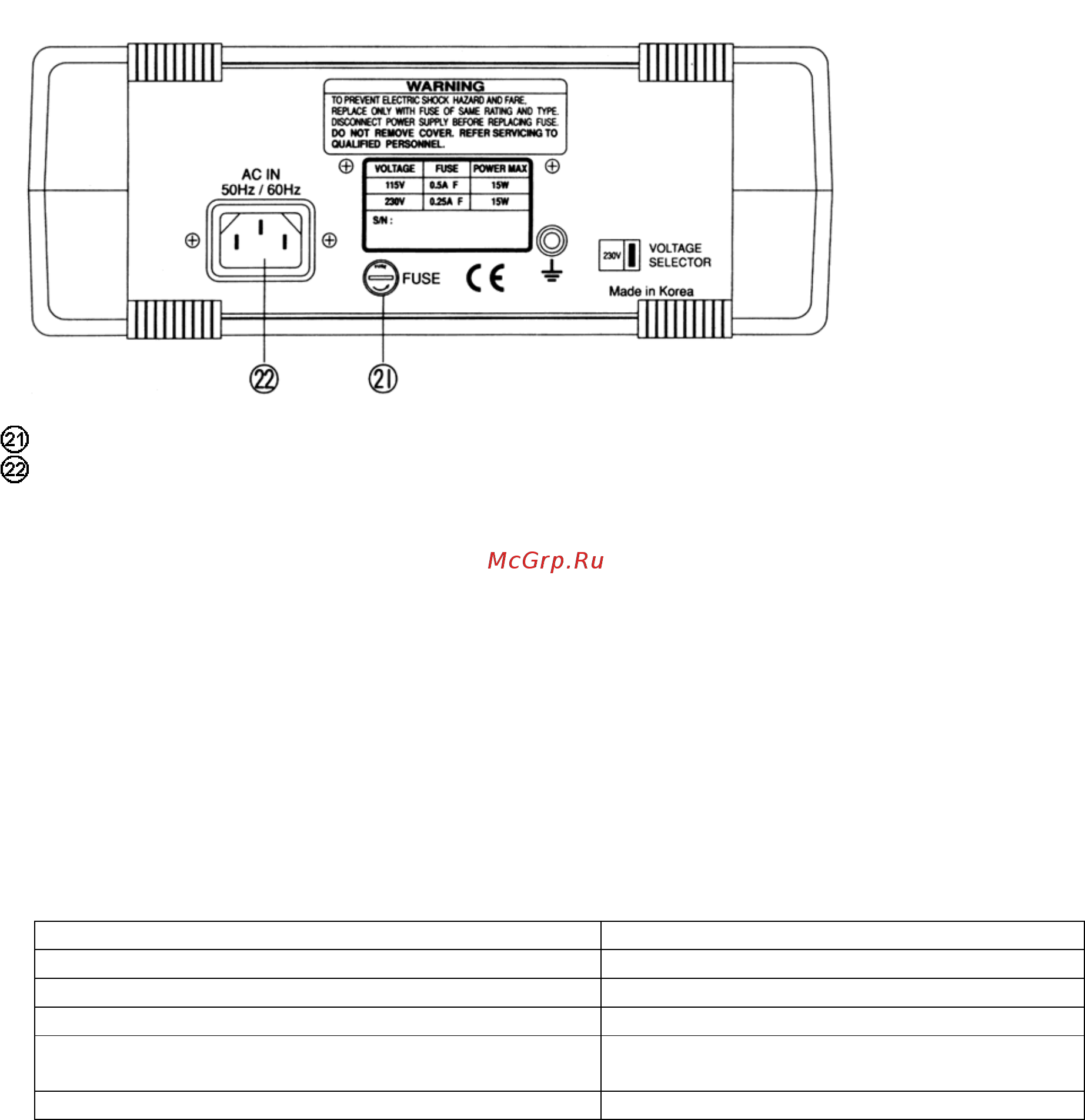

Рис. 2 Задняя панель
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ
Служит для установки предохранителя
ГНЕЗДО СЕТЕВОГО ШНУРА
Для подключения шнура сетевого питания
3-2. Инструкция по работе
Этот инструмент способен генерировать сигналы различной формы и работать в качестве частотомера
для внутренних и внешних входных сигналов. Для наиболее полного использования всех возможностей
прибора необходимо ознакомиться с его работой и изучить все его особенности. Наилучшим способом
изучить
работу прибора является подключение выхода генератора к осциллографу и дальнейшее
наблюдение за сигналом генератора и влиянием на этот сигнал положения ручек управления на передней
панели прибора.
3-3. Использование в качестве функционального генератора
3-3-1. Методика работы
A. Подключите к прибору в гнездо сетевого шнура шнур питания.
B. Включите прибор, нажав кнопку включения питания
"POWER".
C. Для того, чтобы выходной сигнал генератора был симметричным и постоянным (не зависимым от
свип-генератора) установите ручки управления как показано ниже.
РУЧКА УПРАВЛЕНИЯ ПОЛОЖЕНИЕ
Ширина диапазона качания (Sweep width)
OFF (утоплена)
Симметрия сигнала (Symmetry)
OFF (утоплена)
Постоянное смещение (DC offset)
OFF (утоплена)
Включение/выключение аттенюатора
(Attenuator)
Кнопка отжата (выключен)
Режим работы частотомера (Counter) Кнопка отжата (внутренний счет)
D. Для выбора желаемой частоты установите переключатель диапазонов и величину частоты в
пределах диапазона на требуемые значения.
Например, установив ручку FREQ. на 0.6, а переключатель диапазонов на 10К, получите на выходе
частоту сигнала равной 6 КГц (0.6 х 10К = 6К), а установив ручку FREQ. на 2.0, а переключатель
диапазонов на 1М, получите на выходе частоту сигнала равной
2 МГц (2.0 х 1М = 2М),
E. На 6-разрядном цифровом дисплее прочитайте частоту сигнала.
F. Выберите синусоидальную, прямоугольную или треугольную форму сигнала нажатием
соответствующей кнопки FUNCTION. На рисунке 3 изображены формы выходных сигналов и их
фазовые соотношения.
G. С помощью кабеля подайте сигнал с 50-омного BNC разъема прибора на требуемую точку.
H. С помощью ручки AMPLITUDE отрегулируйте желаемый
уровень сигнала.
