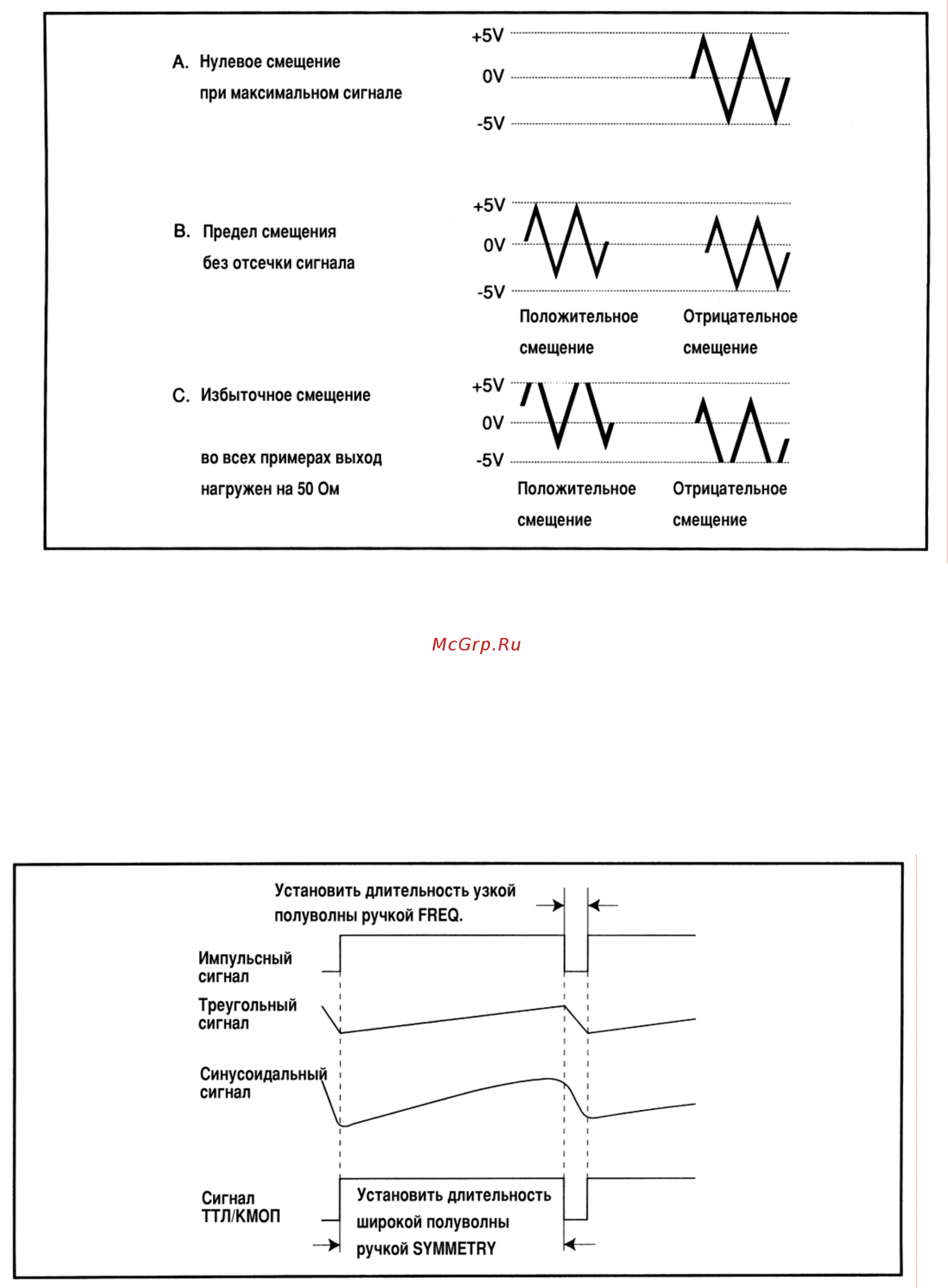

Рис. 4. Использование регулировки смещения по постоянному напряжению
D. Основной выходной разъем генератора маркирован надписью 50 Ω. Это означает, что импеданс
источника сигнала равен 50 Ом, но выход может быть нагружен на цепь с любым сопротивлением.
Однако, напряжение на выходе генератора зависит от входного сопротивления этой цепи. При
подаче сигналов на разные цепи с
разным входным импедансом желательно сохранять
постоянным выходной сигнал с генератора, поэтому необходимо иметь определенный постоянный
импеданс на соединительном кабеле. Когда выход генератора нагружен на коаксиальный разъем
исследуемого оборудования, это означает, как правило, что входной импеданс этого
оборудования достаточно высок. Достаточно постоянный импеданс нагрузки для генератора в
случае цепей с входным
сопротивлением свыше 500 Ом может быть получен подключением к
кабелю коаксиального тройника с 50-омной нагрузкой на одном из выводов. Если входное
сопротивление цепи будет равно 50 Ом, то нагрузка с вывода тройника должна быть снята.
Учитывайте также влияние смещения по постоянному напряжению на выходной сигнал в
