❻ Коды управления и кабельные соединения ПК

Коды управления ПК

Данные кода функции

ПИТАНИЕ ВКЛЮЧЕНО 02Н 00Н 00Н 00Н 00Н 02Н

ПИТАНИЕ ОТКЛЮЧЕНО 02H 01H 00H 00H 00H 03H

ВЫБОР ВХОДНОГО РАЗЪЕМА «COMPUTER» 02H 03H 00H 00H 02H 01H 01H 09H

ВЫБОР ВХОДНОГО РАЗЪЕМА HDMI1 02H 03H 00H 00H 02H 01H 1АH 22H

ОТКЛЮЧЕНО ИЗОБРАЖЕНИЕ БЕЗ ЗВУКА 02H 11H 00H 00H 00H 13H

ВКЛЮЧЕН РЕЖИМ БЕЗ ЗВУКА 02H 12H 00H 00H 00H 14H

ОТКЛЮЧЕН РЕЖИМ БЕЗ ЗВУКА 02H 13H 00H 00H 00H 15H

ПРИМЕЧАНИЕ:ЕслиВамнуженполныйпереченькодовуправленияПК,обратитеськместномупродавцуданнойпродукции.

Подключение кабеля

Протокол связи

Скорость передачи в бодах ...........38 400 бит/с

Длина данных

................................8 бит

Контроль четности

............................Полный дуплекс

ПРИМЕЧАНИЕ:Длядлинныхкабелейможетбытьрекомендованаболеенизкаяскоростьпередачи-этозависитотоборудования.

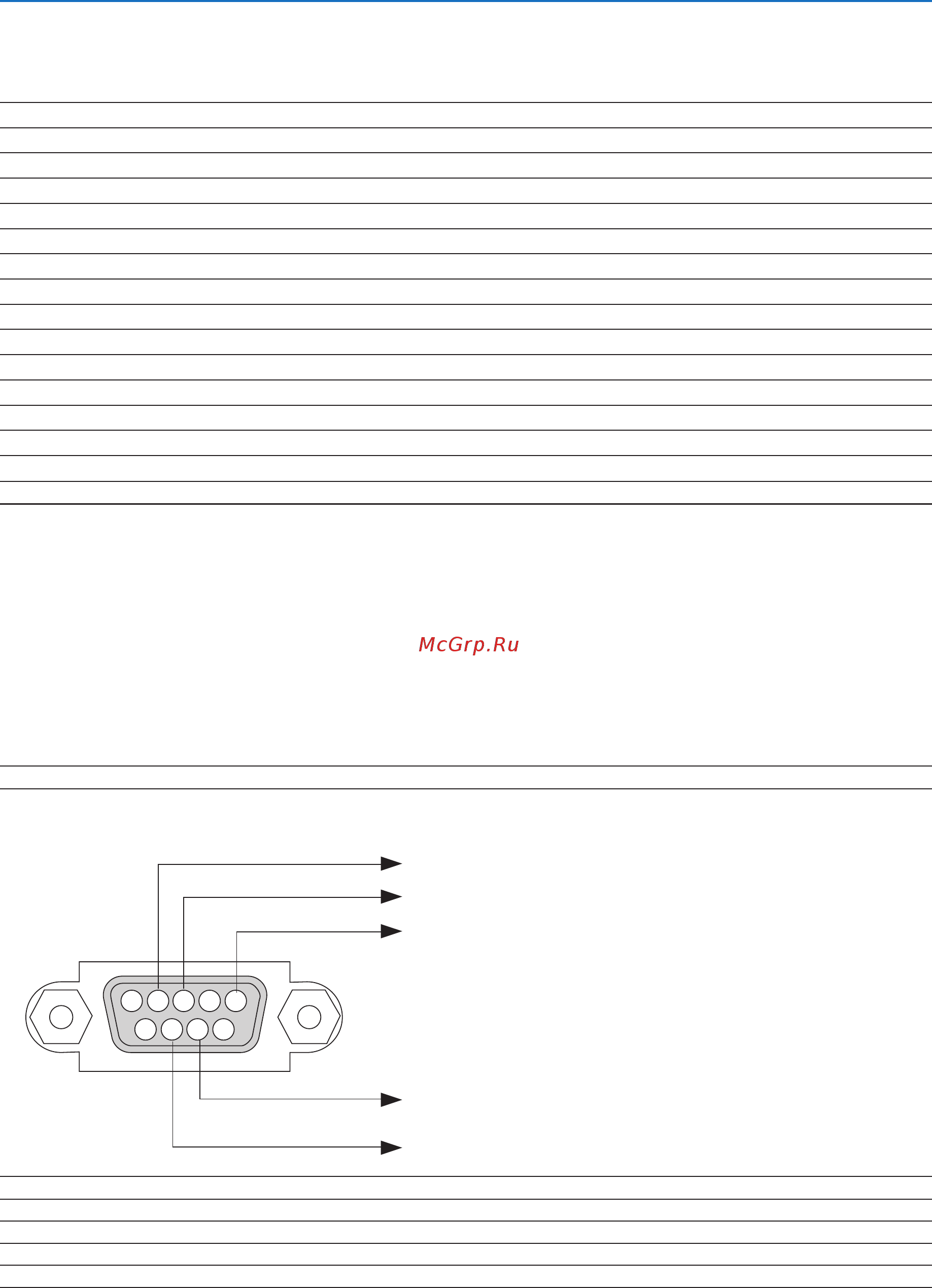

Разъем для управления с ПК (D-SUB 9P)

ПРИМЕЧАНИЕ1:Контакты1,4,6и9неиспользуются.

ПРИМЕЧАНИЕ2:Чтобыупроститькабельноесоединение,соединитеконтакты«RequesttoSend»и«CleartoSend»наобоихконцахкабеля.

ПРИМЕЧАНИЕ3:Длякабелейбольшойдлинырекомендуетсяспомощьюменюпроектораустановитьскоростькоммуникациидо9600бит/с.
