❼ Коды управления ПК и кабельное соединение

Коды управления ПК

Функция Кодирование данных

ПИТАНИЕ ВКЛЮЧЕНО 02Н 00Н 00Н 00Н 00Н 02Н

ПИТАНИЕ ОТКЛЮЧЕНО 02H 01H 00H 00H 00H 03H

ВЫБОР ВХОДА КОМПЬЮТЕРА 02H 03H 00H 00H 02H 01H 01H 09H

ВЫБОР ВХОДА HDMI 1 02H 03H 00H 00H 02H 01H 1AH 22H

ВЫБОР ВХОДА HDMI2 02H 03H 00H 00H 02H 01H 1BH 23H

ВЫБОР ВХОДА ВИДЕО 02H 03H 00H 00H 02H 01H 06H 0EH

ВЫБОР ВХОДА APPS 02H 03H 00H 00H 02H 01H 20H 28H

ВЫБОР ВХОДА HDBaseT 02H 03H 00H 00H 02H 01H 22H 2AH

ПОДАВЛЕНИЕ ИЗОБРАЖЕНИЯ ВКЛ� 02H 10H 00H 00H 00H 12H

ПОДАВЛЕНИЕ ИЗОБРАЖЕНИЯ ВЫКЛ� 02H 11H 00H 00H 00H 13H

ПОДАВЛЕНИЕ ЗВУКА ВКЛ� 02H 12H 00H 00H 00H 14H

ПОДАВЛЕНИЕ ЗВУКА ВЫКЛ� 02H 13H 00H 00H 00H 15H

ПРИМЕЧАНИЕ:ЕслиВамнуженполныйпереченькодовуправленияПК,обратитеськместномупродавцуданнойпродукции.

Кабельное соединение

Протоколсвязи

Скорость передачи в бодах ��38 400 бит/с

Длина данных

��8 бит

Контроль четности

��Контроль четности не производится

Стоповый бит

�� Один бит

Х вкл�/откл� �� Отсутствует

Процедура связи

��Полный дуплекс

ПРИМЕЧАНИЕ:Длядлинныхкабелейможетбытьрекомендованаболеенизкаяскоростьпередачи—этозависитотоборудования.

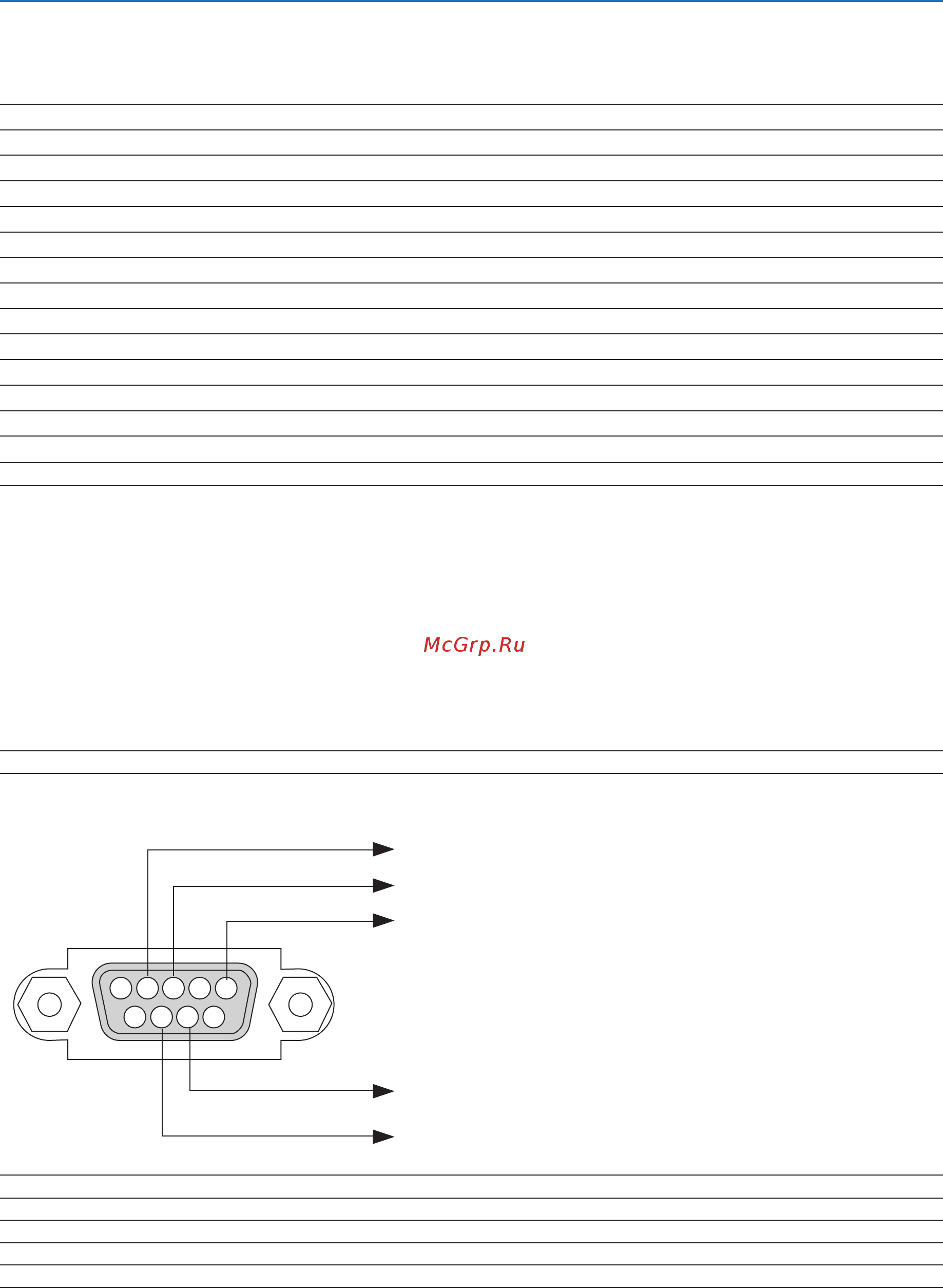

Разъем PC Control (D-SUB 9-контактный)

15243

67 98

К заземлению ПК

КRxDПК

КTxDПК

КRTSПК

КCTSПК

ПРИМЕЧАНИЕ1:Контакты1,4,6и9неиспользуются.

ПРИМЕЧАНИЕ2:Чтобыупроститькабельноесоединение,соединитеконтакты«RequesttoSend»и«CleartoSend»наобоихконцахкабеля.

ПРИМЕЧАНИЕ3:Длякабелейбольшойдлинырекомендуетсяспомощьюменюпроектораустановитьскоростькоммуникации9600бит/с.
