SPA-10

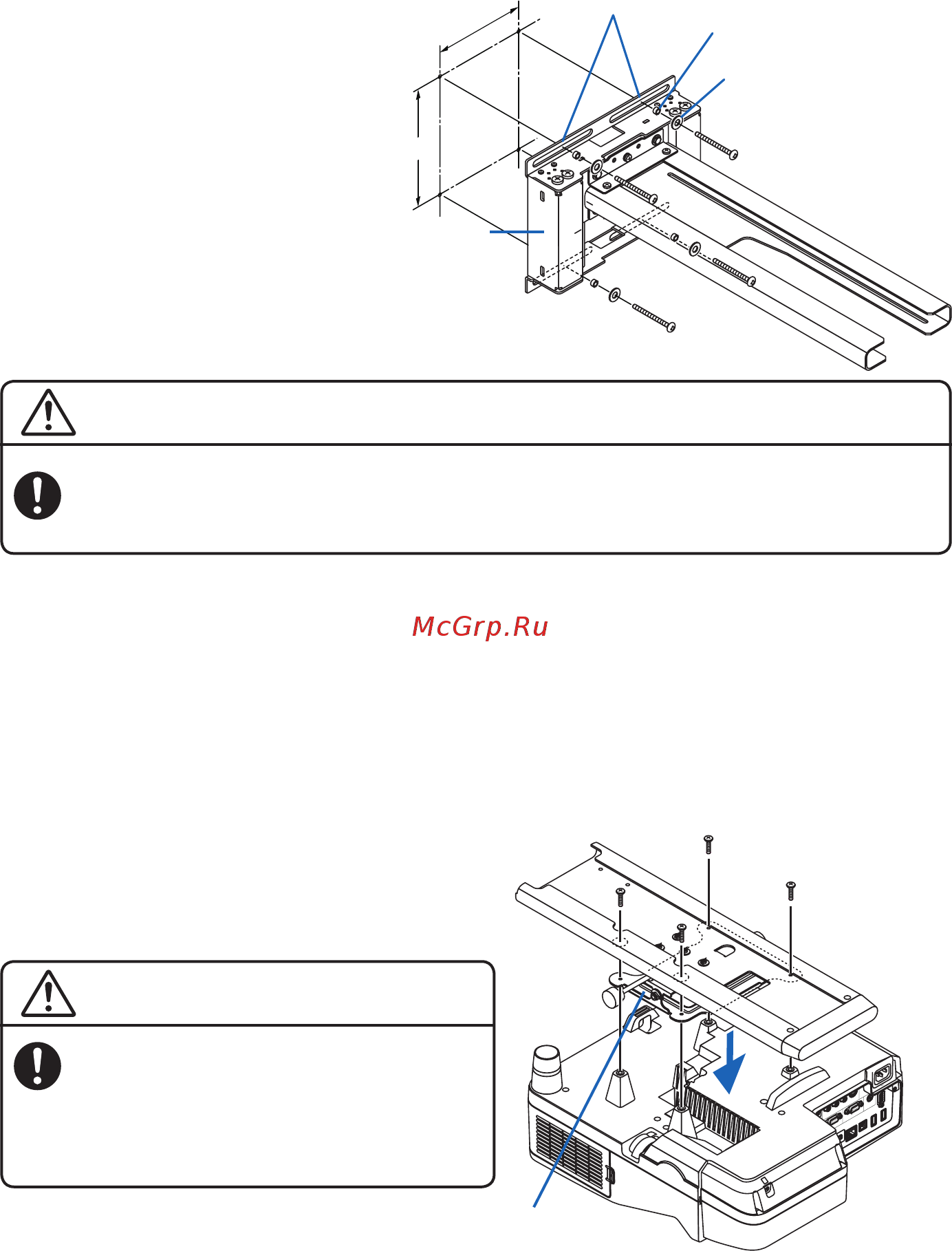

3. Instale el proyector en la placa de instalación.
Alinee los orificios de los tornillos de la placa de instalación con los orificios de los tornillos de la
parte inferior del proyector y apriete firmemente los cuatro tornillos M4×8 suministrados.
- Coloque un paño grueso, suave, etc., sobre el suelo para evitar rayar el proyector.
Nota: “MÁX. M4 x 8” aparece indicado en los cuatro orificios de tornillo de la parte inferior del pro-
yector. Tenga en cuenta que esta indicación no está destinada al adaptador del proyector de este
producto.
- Instalar el proyector utilizando torni-
llos distintos a los suministrados po-
dría dañar el proyector o provocar su
caída y causar lesiones. Asegúrese
de utilizar los tornillos suministrados.
Placa de instalación
Tornillos M4×8
PRECAUCIÓN
- No toque la ventana de proyección del pro-
yector al instalar el proyector.
2. Instale el adaptador de pared en el material estructural de la pared.
Utilice las arandelas y espaciadores suministrados para instalar el adaptador de pared con los tor-
nillos M6 (o pernos).
- Para más información sobre la posición de instalación del adaptador de pared en la pared y
sus dimensiones, consulte “Dimensiones de las piezas” en la página SPA-6 y “Distancia de
proyección y tamaño de la pantalla” en la página SPA-7.
- Asegúrese de apretar los tornillos
en el centro de los orificios de ins-
talación, ya que sirven como pun-
tos de referencia para la posición
horizontal.
- El adaptador de pared debe ser
instalado en la dirección superior/
inferior correcta. Instálelo en la
dirección indicada en el diagrama.
- El rango de ajuste de la posición
horizontal es de ±50 mm.
PRECAUCIÓN
- La instalación debe ser realizada
por dos personas.
ADVERTENCIA
ADVERTENCIA
- Asegúrese de utilizar tornillos o pernos M6 (1/4 pulg.) (4 ubicaciones) para fijar la
parte inferior del adaptador de pared. Utilizar cualquier otro tornillo (o perno) que
no sea M6 podría provocar la caída del proyector y causar lesiones.
142mm
189mm
Adaptador de
pared
Orificios de instalación
Espaciador
Arandela
