ДЕТАЛИ И СОЕДИНЕНИЯ
2
ПРЕЖДЕ ЧЕМ НАЧИНАТЬ СБОРКУ МОДЕЛЕЙ, ВНИМАТЕЛЬНО
ОЗНАКОМЬСЯ С ЭТИМ ОПИСАНИЕМ ИЛИ ПОСМОТРИ ВИДЕО НА
НАШЕМ САЙТЕ WWW.FANCLASTIC.RU. ЕСЛИ У ТЕБЯ ВСЁ ЖЕ
ВОЗНИКНУТ ЗАТРУДНЕНИЯ, ОБРАТИСЬ ЗА ПОМОЩЬЮ
К РОДИТЕЛЯМ! ПРОБУЙ, И У ТЕБЯ ОБЯЗАТЕЛЬНО ПОЛУЧИТСЯ!
Каждая деталь конструктора включает в себя три
обязательных элемента, которые обеспечивают
соединение деталей друг с другом. Это крест, уголок
и скобка. Уголки и скобки имеют лепестки, которые
удерживают детали вместе.

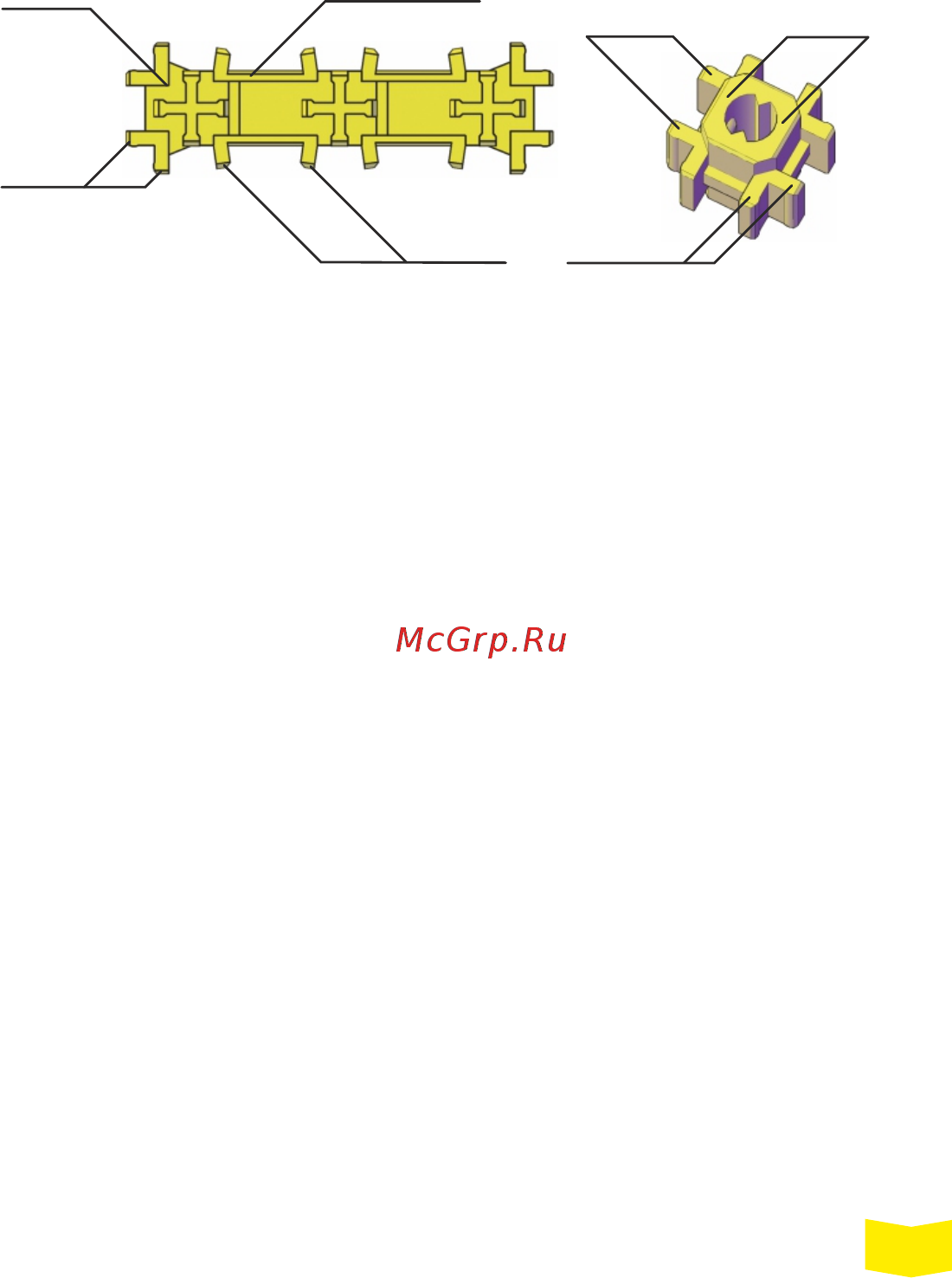

Рис. 1 Плоская деталь 3х2
уголок
скобка
квадрат
крест
лепесток
уголка
лепесток
скобки
На рис. 1 изображена плоская деталь 3х2. Она, как и
другие похожие на неё детали, обозначается двумя
цифрами. Первая цифра – это число крестов по
длинной, а вторая – по короткой стороне.
Рис. 3 Единичка
лепесток
уголка
уголок
выступ вместо
креста
Рис. 2 Брусок 3х1
лепесток
уголка
лепесток
скобки
уголок
скобка
На рис. 2 показан брусок 3х1 – он сплошной и
не имеет квадратных отверстий, как плоская деталь.
Брусок также обозначается двумя цифрами, первая
из которых всегда больше, так как показывает число
крестов на длинной стороне детали.
На рис. 3 показана деталь, которая называется
единичкой. Вместо креста на ней имеется выступ с
круглым или фигурным отверстием.
Эти названия деталей и их частей будут использоваться
при описании соединений деталей. Основные детали
соединяются тремя способами. Все три способа могут
использоваться в произвольном порядке, при этом
детали образуют в пространстве устойчивую регулярную
структуру, что дает почти безграничные возможности
при конструировании своих собственных моделей.
СОЕДИНЕНИЯ ДЕТАЛЕЙ
Первый способ соединений называется «плоскость‐
плоскость». При этом детали соединяются парал‐
лельно друг другу так, чтобы кресты одной детали
