4.6 ПОДГОТОВКА К ИЗМЕРЕНИЯМ
4.6.1 Включите прибор с помощью переключателя функций (7),
если напряжение батареи питания будет меньше 2,4В, то на
дисплее появится символ , - батарею следует заменить.
4.6.2 Расположенный рядом с входным гнездом символ ука-
зывает, что входные напряжение или ток не должны превы-
шать предельно допустимых значений, указанных на панели
прибора.
4.6.3 Переключатель функций измерения (7) и диапазон измере-
ния необходимо устанавливать строго в соответствии с
предполагаемым режимом измерений.
4.7 ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
4.7.1 Соедините черный щуп с гнездом "COM", а красный щуп с
гнездом "VAΩ".
4.7.2 Установите переключатель функций измерения в положение
"V" (выбор режима измерения постоянного или переменного
напряжения осуществляется кнопкой "FUNC", для ручного
выбора диапазона измерения нажмите кнопку "RANGE").
4.7.3 Подключите щупы к измеряемому источнику напряжения или
нагрузке.
4.7.4 Прочтите на дисплее показания результатов измерения, а
также полярности напряжения на красном щупе в случае
измерения постоянного напряжения.
Замечание:
1. Символ
означает, что входное напряжение не должно пре-
вышать 600В постоянного или переменного тока. Прибор мо-
жет измерить и показать напряжение свыше 600В, но такое на-
пряжение может вывести прибор из строя.
2. При измерении высокого напряжения будьте особенно осто-
рожны.
4.8 ИЗМЕРЕНИЕ ТОКА
4.8.1 Соедините черный щуп с гнездом "COM", а красный щуп с
гнездом "VAΩ".
4.8.2 Установите переключатель функций измерения в положение
"mA" (выбор режима измерения постоянного или переменно-
го тока осуществляется кнопкой "FUNC", для ручного выбора
диапазона измерения нажмите кнопку "RANGE").
4.8.3 Подключите щупы последовательно к измеряемой нагрузке.
4.8.4 Прочтите на дисплее показания результатов измерения, а
также полярности тока на красном щупе в случае измерения
постоянного тока.
Замечание:
1. Символ
означает, что входной ток не должен превышать
326мА, превышение этого предела может вывести прибор из
строя.
2. Если при измерении возникает перегрузка, на дисплее появля-
ется символ "OL". В этом случае измерения следует прекра-
тить.
4.9 ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
4.9.1 Соедините черный щуп с гнездом "COM", а красный щуп с
гнездом "VAΩ".
4.9.2 Установите переключатель функций измерения в положение
"Ω" (для ручного выбора диапазона измерения нажмите
кнопку "RANGE").
4.9.3 Подключите щупы к измеряемому сопротивлению.
4.9.4 Прочтите на дисплее показания результатов измерения.
Замечание:
• При измерений сопротивлений свыше 1МОм для установления
показаний дисплея требуется несколько секунд.
• Если щупы не подсоединены к измеряемому сопротивлению,
(цепь разомкнута), на дисплее появится символ перегрузки "OL".
• При проверке сопротивления, находящегося в схеме, убеди-
тесь, что схема обесточена и все конденсаторы полностью разря-
жены.
4.10 ДИОДНЫЙ ТЕСТ
4.10.1 Соедините черный щуп с гнездом "COM", а красный щуп с
гнездом "VAΩ"(полярность красного щупа положительна).
4.10.2 Установите переключатель функций измерения в положение
" ".
4.10.3 Нажмите кнопку "FUNC" и переведите прибор в режим диод-
ного теста.
4.10.4 Подключите красный щуп к аноду, а черный щуп к катоду
исследуемого диода.
4.10.5 Прочтите на дисплее показания результатов измерения.
Замечание:
1. Прибор показывает приблизительное падение напряжения на
диоде при протекании через него тока в прямом направлении.
2. Если поменять местами щупы, то на исправном диоде прибор
покажет перегрузку: "OL".
4.11 ПРОЗВОНКА СОЕДИНЕНИЙ
4.11.1 Соедините черный щуп с гнездом "COM", а красный щуп с
гнездом "VAΩ".
4.11.2 Установите переключатель функций измерения в положение
" ".
4.11.3 Нажмите кнопку "FUNC" и переведите прибор в режим про-
звонки соединений.
4.11.4 Подключите щупы к крайним точкам исследуемой цепи.
4.11.5 Если сопротивление цепи не превышает 20Ом, то прозвучит
сигнал зуммера.
Замечание:
Если щупы будут разомкнуты, то прибор покажет перегрузку: "OL".
5. УХОД ЗА ПРИБОРОМ
Предупреждение:
Во избежание поражения электрическим током перед тем как от-
крыть корпус убедитесь, что щупы отсоединены от измеряемой
схемы.
5.1 ЗАМЕНА БАТАРЕЙ ПИТАНИЯ
5.1.1 Если на дисплее появится символ " ", то это значит, что
батарею питания (LR44) следует заменить на новую.
5.1.2 Если лампочка подсветки светит недостаточно ярко, то
это значит, что в замене нуждается батарея подсветки
(тип AAA).
5.1.3 Откройте заднюю крышку, выкрутите винты и раскройте
корпус прибора.
5.1.4 Замените разряженную батарею новой.
5.1.5 Закройте корпус, закрутите винты, закройте крышку.
5.2 ЗАМЕНА ЛАМПОЧКИ ПОДСВЕТКИ
5.2.1 Если при исправной батарее подсветки лампочка не горит,
то она скорее всего неисправна и нуждается в замене.
5.2.2 Откройте заднюю крышку, выкрутите винты и раскройте
корпус прибора.
5.2.3 С помощью паяльника отпаяйте неисправную лампу и
припаяйте на ее место новую.
5.2.4 Закройте корпус, закрутите винты, закройте крышку.
5.3 ЗАМЕНА ЩУПОВ
Предупреждение:
Полное соответствие стандартам безопасности может быть обес-
печено только при использовании поставляемых в комплекте щу-
пов. При необходимости, их можно заменить на щупы точно такой
же модели с теми же электрическими характеристиками. Электри-
ческие параметры щупов: 600В 500мА.
Если изоляция щупов нарушена, то щупы необходимо заменить.
5.4 ХРАНЕНИЕ ЩУПОВ
5.4.1 Откройте заднюю крышку прибора.

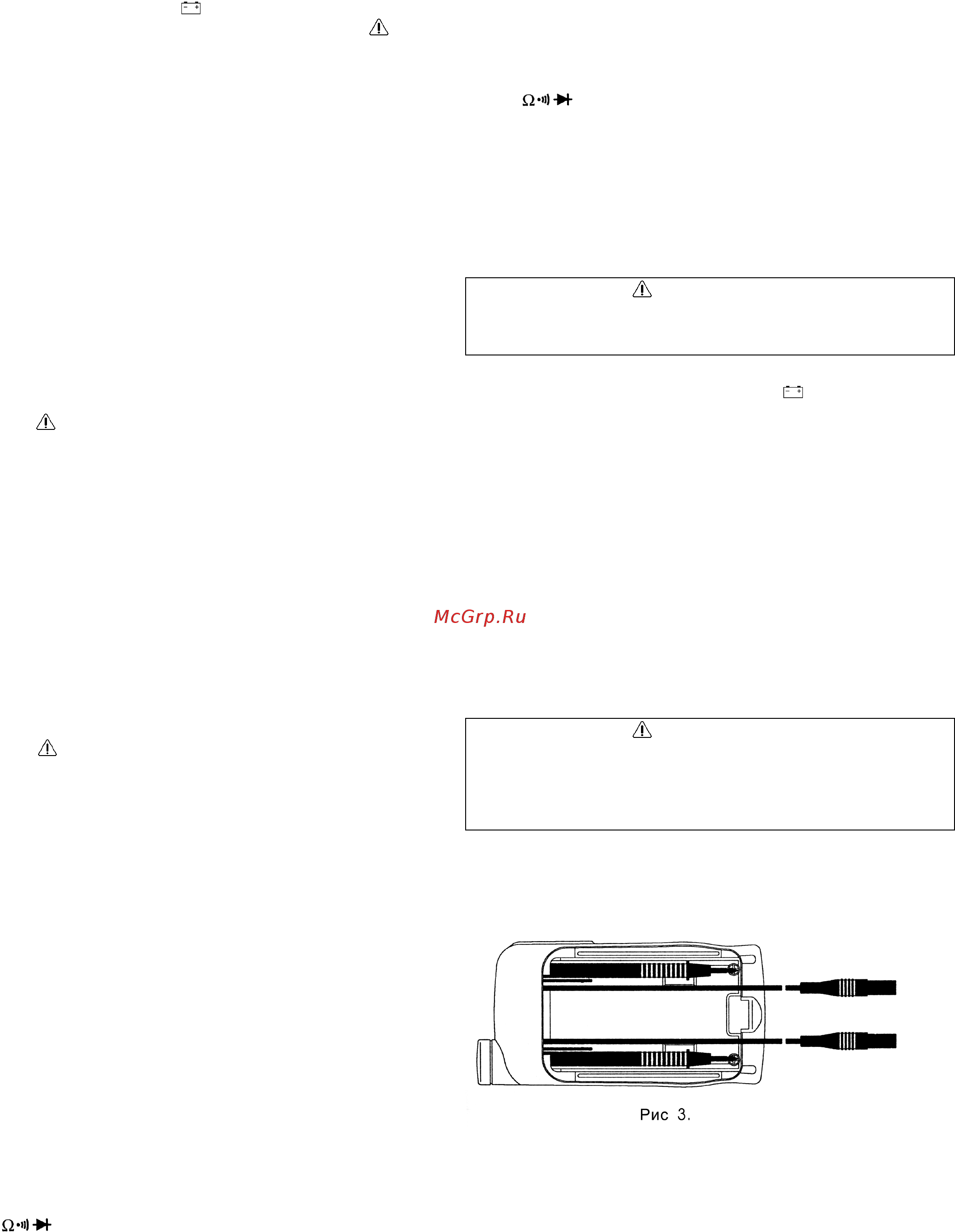

5.4.2 Как показано на рисунке 3 вложите иголки щупов в соот-
ветствующие отделения под задней крышкой прибора.
5.4.3 Как показано на рисунке 4 вложите однополюсные вилки
щупов в соответствующие отделения.
5.4.4 Вытяните провода щупов, затем сложите их три раза и
положите в отсек.
5.4.5 Закройте заднюю крышку прибора.
5.5 ПРИНАДЛЕЖНОСТИ
1. Щупы 600В 500мА 1 комплект
2. Батарея 1,5В типа LR44 1 штука
3. Батарея 1,5В, тип AAA 1 штука
4. Инструкция по эксплуатации 1 штука
