ЦИФРОВОЙ МУЛЬТИМЕТР
MS8238
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
ИЗУЧИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО ПЕРЕД
ИСПОЛЬЗОВАНИЕМ МУЛЬТИМЕТРА!
Цифровой мультиметр был разработан в соответствии с
стандартом IEC1010-1 требований по безопасности для
электронных измерительных приборов с категорией защиты по
напряжению до 1000 В КАТ II и категорией защиты от внешнего
электромагнитного воздействия 2.
Важные инструкции по безопасности
Причиной электрического шока или смерти могут стать даже низкое
напряжение и малый ток. Чрезвычайно важно, чтобы Вы
ознакомились с этой информацией о безопасности перед
использованием Вашего мультиметра. Следуйте всем правилам по
безопасности и инструкциям для проверяемого оборудования.
• Выключите питание и разрядите высоковольтные
конденсаторы перед измерением сопротивления или емкости,
прозвонки цепи, проверки диодов и других измерениях
непосредственно в работающих цепях.
• Проверьте щупы на отсутствие повреждений изоляции или
оголенного металла, отсутствие обрыва проводника.
Поврежденные щупы должны быть заменены.
• Не используйте прибор при визуальном обнаружении
повреждений.
• Выберите для предстоящего измерения надлежащий режим и
диапазон.
• Всегда будьте осторожны при работе с постоянным
напряжением выше 60 В или переменным с действующим
значением выше 30 В, такие напряжения опасны
возможностью электрического шока.
• Отключение щупа находящегося под земляным потенциалом
всегда производите последним.
• При использовании щупов, держите ваши пальцы подальше от
исследуемых контактов, позади охранных колец щупов.
• При измерении тока перед подключением щупов в
электрическую цепь выключите источник питания схемы.
• Щупы должны быть подключены к надлежащим для
проводимого измерения входным гнездам мультиматра.
• Время измерения большого электрического тока должно быть
не более 10 секунд, с последующей паузой не менее 15 минут.
• Не используйте этот мультиметр во взрывоопасной среде (т.е.
в присутствии огнеопасных газов, паров или пыли).
• Никогда не используйте для замены предохранитель типа или
номинала отличного от указанного в спецификации. Во
избежание электрического шока, перед заменой плавких
предохранителей отсоедините щупы от прибора и отключите
от его входов любые источники сигнала.
• Никогда не используйте для замены батареи отличные от
указанных в спецификации. Во избежание электрического
шока, перед заменой плавких предохранителей отсоедините
щупы от прибора и отключите от его входов любые источники
сигнала.
• Никогда не производите ремонт и калибровку прибора, если
вы не имеете соответствующей квалификации, а также, если
рядом нет человека, способного оказать первую медицинскую
помощь.
Значение символов
Внимание! Обратитесь к руководству по эксплуатации.
На входных гнездах прибора может присутствовать
опасное напряжение
Контакт заземления
Переменный ток (AC)
Постоянный ток (DC)
Батарея разряжена
Плавкий предохранитель
Соответствует европейским нормам безопасности
Двойная изоляция (класс защиты II)
Описание мультиметра
Общие сведения
Данный мультиметр – это профессиональный портативный
измерительный прибор, имеющий функции подсветки экрана,
фиксации текущего показания, индикатор разряда батареи и
защиту от перегрузки. Все это облегчает процесс измерения и
делает прибор идеальным для использования в полевых условиях,
на производстве, в школе, для хобби и дома.
Мультиметр позволяет осуществлять следующие функции:
• измерение постоянного и переменного напряжения;
• измерение постоянного и переменного тока;
• измерение сопротивления;
• измерение емкости конденсаторов;
• измерение частоты;
• прозвонка цепи;
• проверка диодов;
• измерение hFE транзисторов.

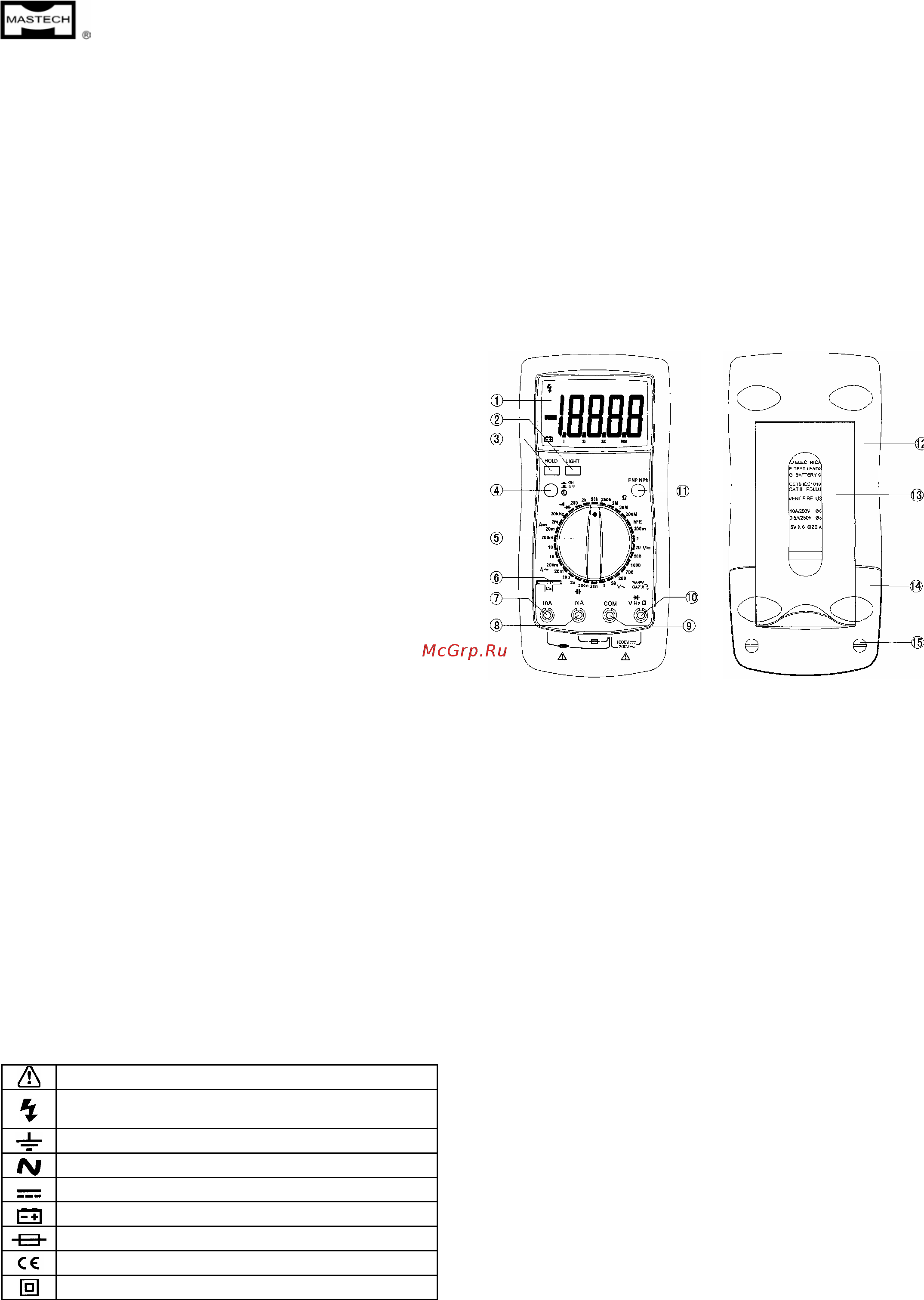

Элементы лицевой и задней панели
Рисунок 1.
Рисунок 2.
(1)
ЖК-дисплей
Показывает результат измерения, текущий режим и прочее.
(2)
Кнопка LIGHT
При нажатии этой кнопки происходит включение подсветки.
подсветка выключается автоматически приблизительно через
шесть секунд.
(3)
Кнопка HOLD
При нажатии этой кнопки происходит фиксация текущего
показания на экране. При повторном нажатии этой кнопки
прибор возвращается в обычный режим измерения.
(4)
Кнопка включения питания
При нажатии этой кнопки происходит включение питания
мультиметра.
(5)
Поворотный переключатель
Используется для выбора режима и диапазона измерения.
(6)
Гнездо Cx
Используется для измерения емкости конденсаторов.
(7)
Входное гнездо 10A
Положительный вход при измерении постоянного или
переменного тока до 10 A.
(8)
Входное гнездо mA
Положительный вход для измерения тока в диапазоне мA.
(9)
Входное гнездо СОМ
Отрицательный (земляной) вход для всех видах измерений.
(10)
Входное гнездо V/Ω/Hz
Положительный вход для измерения напряжения,
сопротивления, частоты, проверки диодов и прозвонки цепей.
(11)
Колодка для подключения транзистора
Используется для измерения hFE транзистора.
(12)
Входное гнездо V/Ω/Hz
(13)
Задняя крышка
(14)
Откидная подставка
(15)
Крышка отсека батареи
(16)
Специальные винты крышка отсека батареи
WWW.VIVA-TELECOM.RU
