4.13 ДИОДНЫЙ ТЕСТ

4.13.1 Соедините черный щуп с гнездом "COM", а красный щуп с

гнездом "VAΩ"(полярность красного щупа положительна).

4.13.2 Установите переключатель функций измерения в положение

" ".

4.13.3 Нажмите кнопку "FUNC" и переведите прибор в режим диод-

ного теста.

4.13.4 Подключите красный щуп к аноду, а черный щуп к катоду

исследуемого диода.

4.13.5 Прочтите на дисплее показания результатов измерения.

Замечание:

1. Прибор показывает приблизительное падение напряжения на

диоде при протекании через него тока в прямом направлении.

2. Если поменять местами щупы, то на исправном диоде прибор

покажет перегрузку: "OL".

4.14 ПРОЗВОНКА СОЕДИНЕНИЙ

4.14.1 Соедините черный щуп с гнездом "COM", а красный щуп с

гнездом "VAΩ".

4.14.2 Установите переключатель функций измерения в положение

" ".

4.14.3 Нажмите кнопку "FUNC" и переведите прибор в режим про-

звонки соединений.

4.14.4 Подключите щупы к крайним точкам исследуемой цепи.

4.14.5 Если сопротивление цепи не превышает 40Ом, то прозвучит

сигнал зуммера.

Замечание:

Если щупы будут разомкнуты, то прибор покажет перегрузку: "OL".

5. УХОД ЗА ПРИБОРОМ

Предупреждение:

Во избежание поражения электрическим током перед тем как от-

крыть корпус убедитесь, что щупы отсоединены от измеряемой

схемы.

5.1 ЗАМЕНА БАТАРЕЙ ПИТАНИЯ

5.1.1 Если на дисплее появится символ " ", то это значит, что

батарею питания (LR44) следует заменить на новую.

5.1.2 Если лампочка подсветки светит недостаточно ярко, то

это значит, что в замене нуждается батарея подсветки

(тип AAA).

5.1.3 Откройте заднюю крышку, выкрутите винты и раскройте

корпус прибора.

5.1.4 Замените разряженную батарею новой.

5.1.5 Закройте корпус, закрутите винты, закройте крышку.

5.2 ЗАМЕНА ЛАМПОЧКИ ПОДСВЕТКИ

5.2.1 Если при исправной батарее подсветки лампочка не горит,

то она скорее всего неисправна и нуждается в замене.

5.2.2 Откройте заднюю крышку, выкрутите винты и раскройте

корпус прибора.

5.2.3 С помощью паяльника отпаяйте неисправную лампу и

припаяйте на ее место новую.

5.2.4 Закройте корпус, закрутите винты, закройте крышку.

5.3 ЗАМЕНА ЩУПОВ

Предупреждение:

Полное соответствие стандартам безопасности может быть обес-

печено только при использовании поставляемых в комплекте щу-

пов. При необходимости, их можно заменить на щупы точно такой

же модели с теми же электрическими характеристиками. Электри-

ческие параметры щупов: 600В 500мА.

Если изоляция щупов нарушена, то щупы необходимо заменить.

5.4 ХРАНЕНИЕ ЩУПОВ

5.4.1 Откройте заднюю крышку прибора.

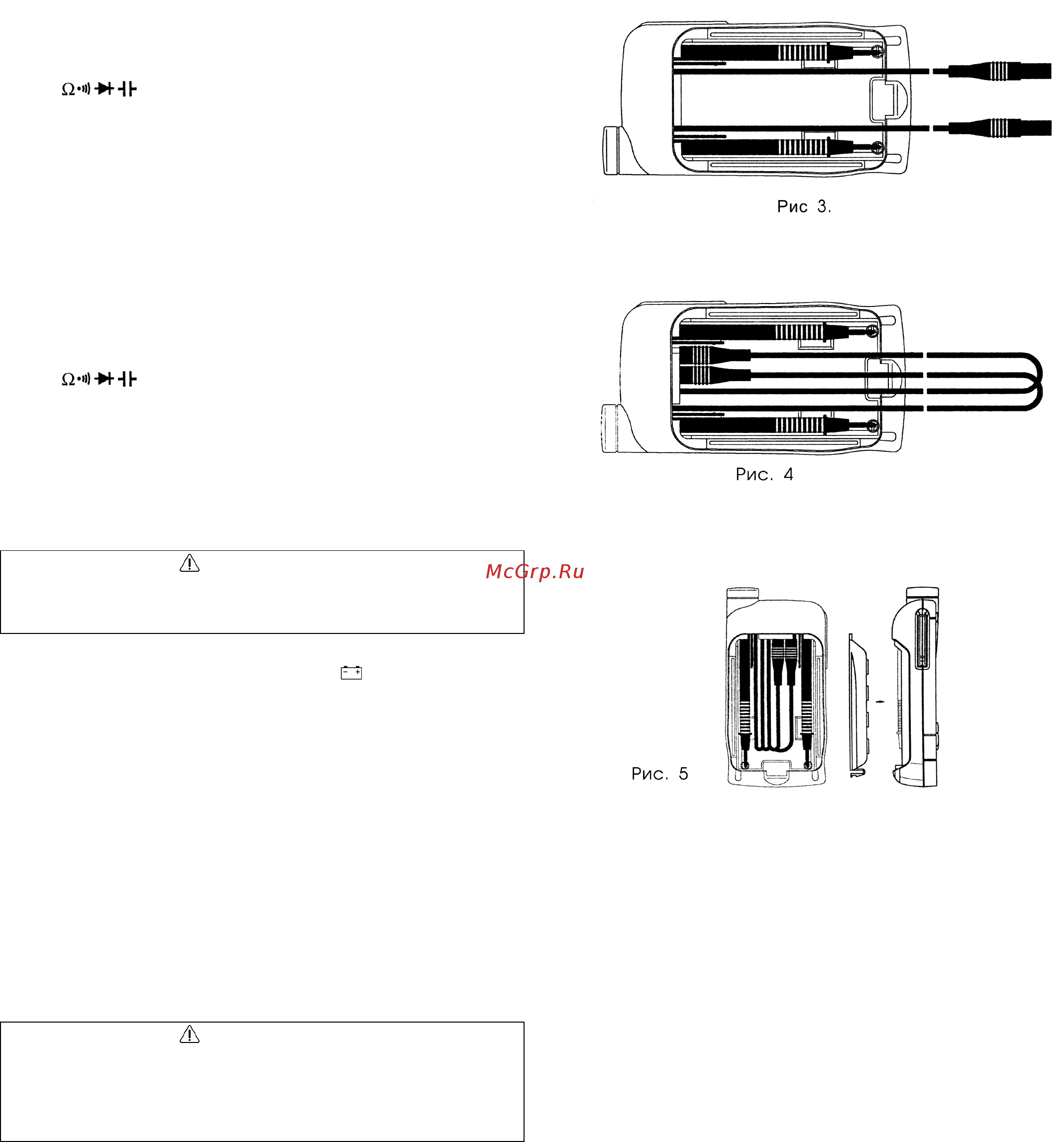

5.4.2 Как показано на рисунке 3 вложите иголки щупов в соот-

ветствующие отделения под задней крышкой прибора.

5.4.3 Как показано на рисунке 4 вложите однополюсные вилки

щупов в соответствующие отделения.

5.4.4 Вытяните провода щупов, затем сложите их три раза и

положите в отсек.

5.4.5 Закройте заднюю крышку прибора.

5.5 ПРИНАДЛЕЖНОСТИ

1. Щупы 600В 500мА 1 комплект

2. Батарея 1,5В типа LR44 1 штука

3. Батарея 1,5В, тип AAA 1 штука

4. Инструкция по эксплуатации 1 штука
