Блокировка двигателя.

Подключение штатного клаксона.

Tomahawk LR-1010LC допускает подключение как обычной сирены, так и

штатного клаксона, вариант использования звукового оповещающего устройства

выбирается программно (см. таблицу программируемые функции).

Если Вы решили использовать штатный клаксон, то система подключения указана

ниже.

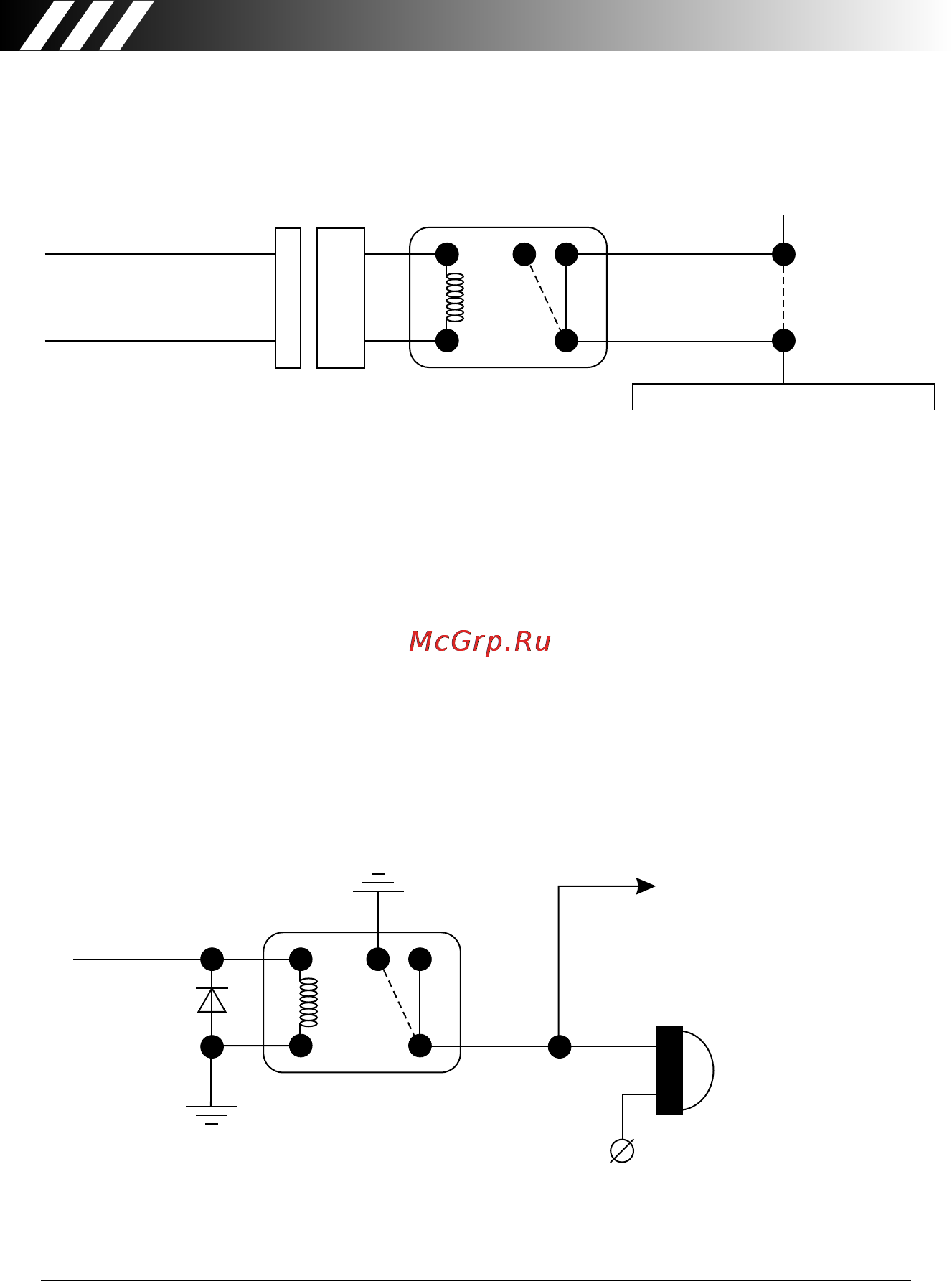

Подключение штатного клаксона.

Нормально замкнутая блокировка.

Черный провод

с желтой полосой

Желтый провод

Схема №7

87 87а

Реле блокировки

Бензонасос, коммутатор,

катушка зажигания и т.д.

87 87а

Серый провод

+12V

На штатную кнопку

включения клаксона

Штатный

клаксон

Схема №8

Внимание! Обязательно используйте сокет с защищающим диодом.

TOMAHAWK LR-1010LC
