WWW.VIVA-TELECOM.RU
Антенные анализаторы
MFJ-259 / MFJ-269
Инструкция пользователя

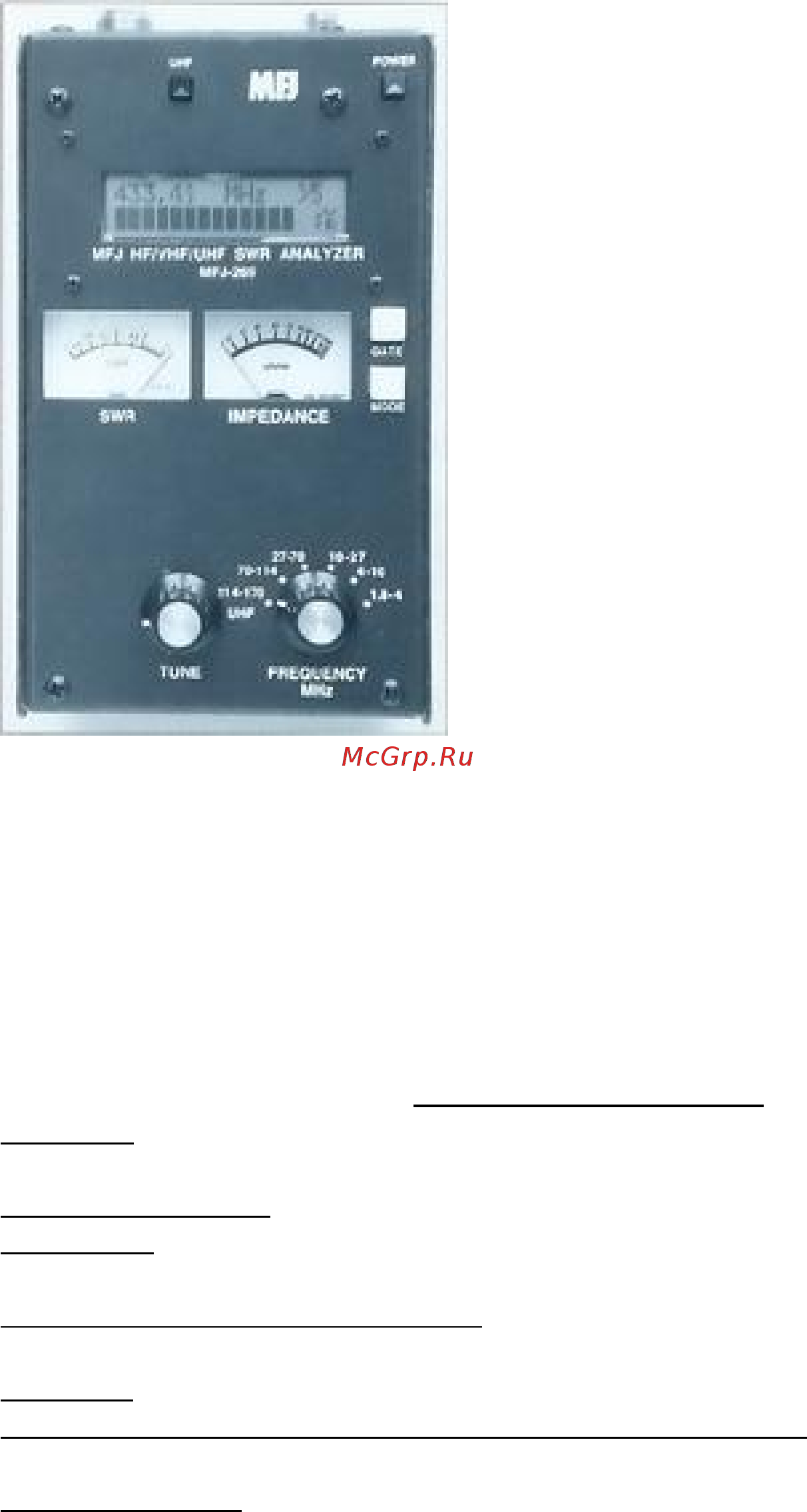

Антенные анализаторы (АА) MFJ-259 / MFJ-
269 являются компактным комбинированными
РЧ приборами с автономным питанием и
состоит из перестраиваемого по частоте
генератора (ГПД) с буферным оконечным
усилителем, частотомера, умножителя частоты,
50-омного РЧ моста, 12-битного аналого-
цифрового преобразователя (АЦП) и
микроконтроллера. Индикация режимов работы
осуществляется на жидкокристаллическом
дисплее (ЖКД), а результатов измерений - на
ЖКД и стрелочных приборах, расположенных
на лицевой панели АА. MFJ-259 / MFJ-269
является развитием серии приборов этой серии
(MFJ-249…269) и позволяет производить
большое количество дополнительных антенных
измерений: РЧ импеданса, потерь в кабелях и
их электрических длин до места обрыва или
короткого замыкания, например.
Разработанный, в общем-то, только для 50-
омных цепей, MFJ-259 / MFJ-269 позволяет измерять РЧ импедансы от
нескольких Ом до сотен Ом. Доступная пользователю установка Zo в
расширенном меню позволяет наблюдать за КСВ и другими функциями
(обратные потери, коэффициент отражения, эффективность согласования и т.д.)
при любом приведённом импедансе в районе 5…600 Ом. MFJ-259 / MFJ-269
является также непрецезионным сигнал-генератором и частотомером. Рабочий
его диапазон простирается от 1,8 до 170 МГц, который разбит на 6
поддиапазонов с перекрытием по частоте и MFJ-269 включает измерение КСВ в
диапазоне 415…470 МГц.
Область применения.
Антенны: - КСВ, импеданс, реактивные и активные сопротивления, резонансная
частота и полоса пропускания.
Антенные тюнеры: - КСВ, полоса пропускания, частота.
Усилители: - Входные и выходные согласующие цепи, заграждающие фильтры
и детали.
Коаксиальные линии передачи: - КСВ, длина, коэффициент укорочения,
достижимая добротность и потери, резонансная частота и импеданс.
Фильтры: - КСВ, ослабление и частотный диапазон.
Согласование и настройка отрезков кабеля, линий: - КСВ, достижимая
добротность, резонансная частота, полоса пропускания, импеданс.
Фильтры-пробки: - резонансная частота и достигаемая добротность.
