Sanwa YX-360TRF [13/17] Использование дополнительных пробников

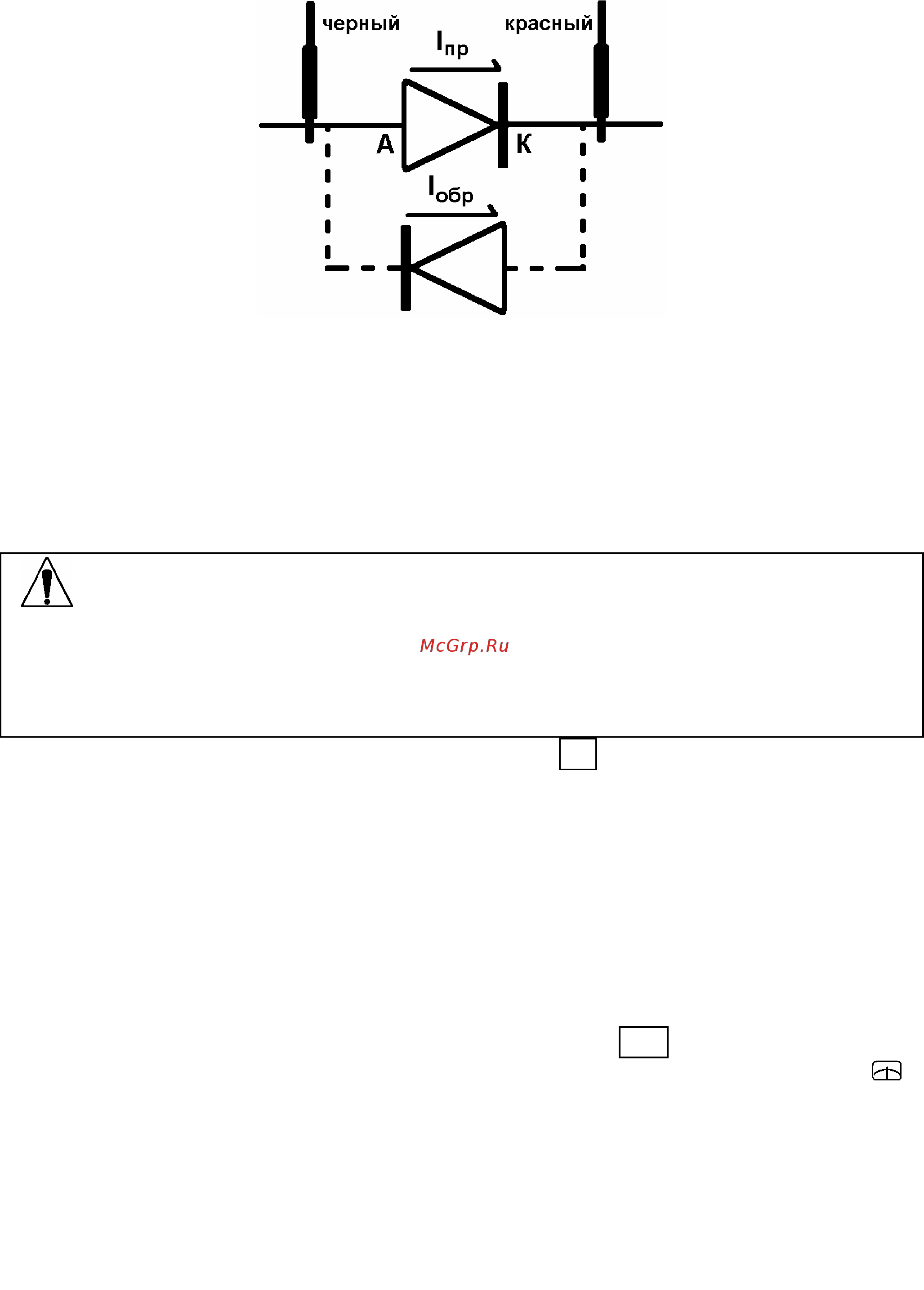

Рисунок 10

7. ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРОБНИКОВ

 Использование высоковольтного пробника (HV-10T)

Для измерения высокого постоянного напряжения до 25 кВ, например, на

аноде телевизионных трубок, используйте дополнительный пробник HV-

10T.

ВНИМАНИЕ

• Держите руки (пальцы) как можно дальше от источника

высокого напряжения. Возможен электрический шок при

воздушном или поверхностном электрическом разряде.

• Измерения можно проводить только в цепях с микро токами.

1 Установите переключатель в положение HV PROBE (DC 2.5V).

2 Подключите черный щуп к черному выводу пробника, а красный щуп к

красному выводу пробника.

3 Подключите зажим пробника к точке с потенциалом земли

интересующего прибора, а высоковольтный контакт пробника к точке

измеряемого потенциала.

4 Значение напряжения в единицах кВ определите по шкале VyA

0~250 В, умножив полученное значение на 0.1.

 Использование hFE пробника (HFE-6T)

1 Установите переключатель в положение X10 (hFE PROBE).

2 Установите стрелку в положение нуля при помощи регулятора 0Ωy

также как при измерении сопротивления.

3 Если исследуемый транзистор имеет NPN структуру, подключите

черный щуп тестера к гнезду пробника. Если транзистор имеет PNP

структуру, подключите к гнезду пробника красный щуп тестера.

4 Подключите черный зажим пробника к базе исследуемого

транзистора, а красный зажим пробника к его коллектору.
