5
В режиме измерении я частоты для переключения между точно-
стью 50000 и 500000 нажмите кнопку 500000.
Входная чувствительность в этих режимах максимальна.
5-5 Измерение сопротивлений / емкости конденсаторов / про-
верка диодов и прозвонка соединений
Предупреждение
Никогда не подавайте напряжение на входные разъемы.

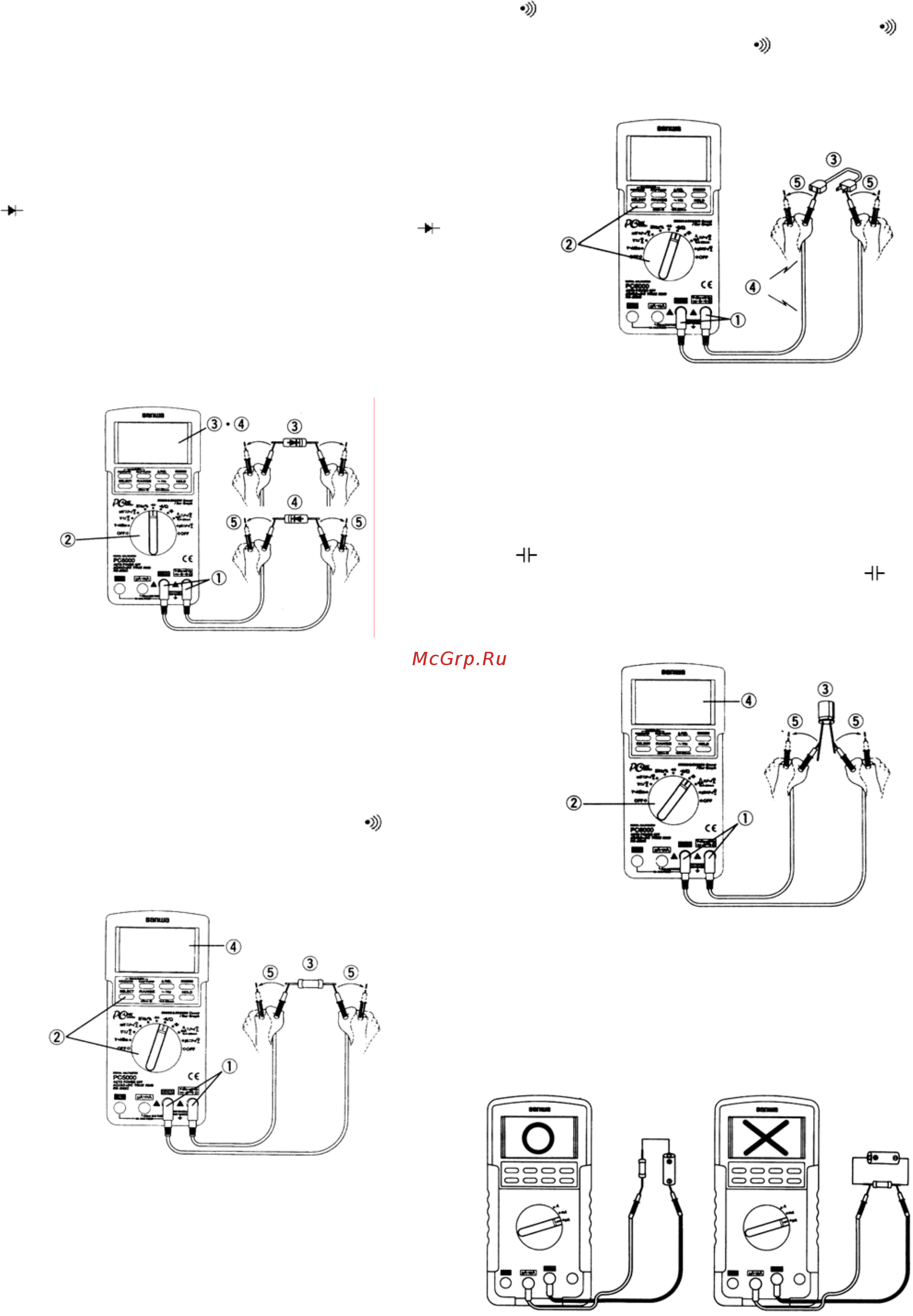

5-5-1 Диодный тест
1) Область применения
Проверка качества диодов
2) Процедура измерения
c
Подключить черный щуп к разъему COM, а красный щуп к разъ-
ему
мультиметра.
d Установить переключатель режимов измерения в положение
.
e Подключите черный щуп к катоду, а красный щуп к аноду диода.
Проверьте исправность диода.
• Нулевые показания говорят о короткозамкнутом диоде.
• Если дисплей показывает OL, то диод имеет обрыв.
f Подключите черный щуп к аноду, а красный щуп к катоду диода.
Проверьте исправность диода.
• Если дисплей показывает
OL, то диод исправен. Любые другие
показания говорят о дефективности диода.
g После измерений отсоедините щупы от исследуемой схемы.
Замечание:
Напряжение на разомкнутых щупах не превышает 3,5В.
5-5-2 Измерение сопротивлений
1) Область применения
Измерение величины сопротивления резисторов и цепей.
2) Диапазоны измерения
6 диапазонов: от 500,0Ом до 50,00МОм
3) Процедура измерения
c Подключить черный щуп к разъему COM, а красный щуп к разъ-
ему Ω мультиметра.
d Установить переключатель режимов в положение Ω
/ и выбе-
рите режим измерения сопротивлений кнопкой SELECT.
e Подключите щупы к измеряемой цепи.
f Измеренная величина будет отображена на дисплее.
g После измерений отсоедините щупы от исследуемой схемы.
Замечание:
Для компенсации сопротивления щупов при измерении малых со-
противлений используйте режим относительных измерений.
Если электрические наводки влияют на точность показаний, экра-
нируйте объект измерения проводником отрицательной полярности
(COM).
Если во время измерений пальцы касаются щупов мультиметра, то
электрическое сопротивление тела может повлиять на точность
измерений.
Напряжение разомкнутой цепи на концах
щупов не превышает 1,3В
(на диапазонах 50Ω и 500Ω не превышает 3В).
5-5-3 Прозвонка соединений
1) Область применения:
Прозвонка кабелей, жгутов и пр.
2) Процедура проведения прозвонки
c Подключить черный щуп к разъему COM, а красный щуп к разъ-
ему
мультиметра.
d Установить переключатель режимов в положение Ω/
и вы-
брать режим прозвонки соединений
кнопкой SELECT.
e Подключите щупы к исследуемой цепи.
f При наличии электрического контакта прозвучит сигнал зуммера.
g После измерений отсоедините щупы от исследуемой схемы.
Замечание:
Порог срабатывания находится в пределах 20-120Ом.
Время отклика: <100мксек.
5-5-4 Измерение емкости конденсаторов
1) Область применения:
Измерение емкостей конденсаторов
2) Диапазон измерения:
6 диапазонов: от 50,00нФ до 9999мкФ
3) Процедура проведения измерений:
c Подключить черный щуп к разъему COM, а красный щуп к разъ-
ему
мультиметра.
d Установить переключатель режимов в положение
и выбрать
режим прозвонки соединений кнопкой SELECT.
e Подключите щупы к измеряемому конденсатору.
f Измеренная величина будет отображена на дисплее.
g После измерений отсоедините щупы от исследуемой схемы.
Замечание:
При подключению к компьютеру предел измерения емкостей огра-
ничен 500,0мкФ из-за низкой скорости измерения емкостей боль-
ших величин.
5-6 Измерение токов
Предупреждение:
1. Никогда не подавайте напряжение на входные разъемы.
2. Убедитесь, что подключение мультиметра производится после-
довательно нагрузке.
3. При проведении измерений в трехфазных цепях необходимы
особые меры предосторожности, т.к. напряжение между фазами
существенно выше напряжения между любой фазой и землей.
4. Не подавайте на вход токи, превышающие максимально допус-
тимые значения.
5. Перед включением в измеряемую цепь мультиметра выключите
питание цепи
