5-6-1 Измерение токов в диапазоне 10А

Максимальный входной ток: не более 10А

1) Область применения:

Постоянный ток: Проверка батарей питания и измерение токов в

схемах.

Переменный ток: Измерение тока в схемах с переменным током.

2) Диапазон измерения:

2 диапазона: 5,000А и 10,00А

3) Процедура проведения измерений:

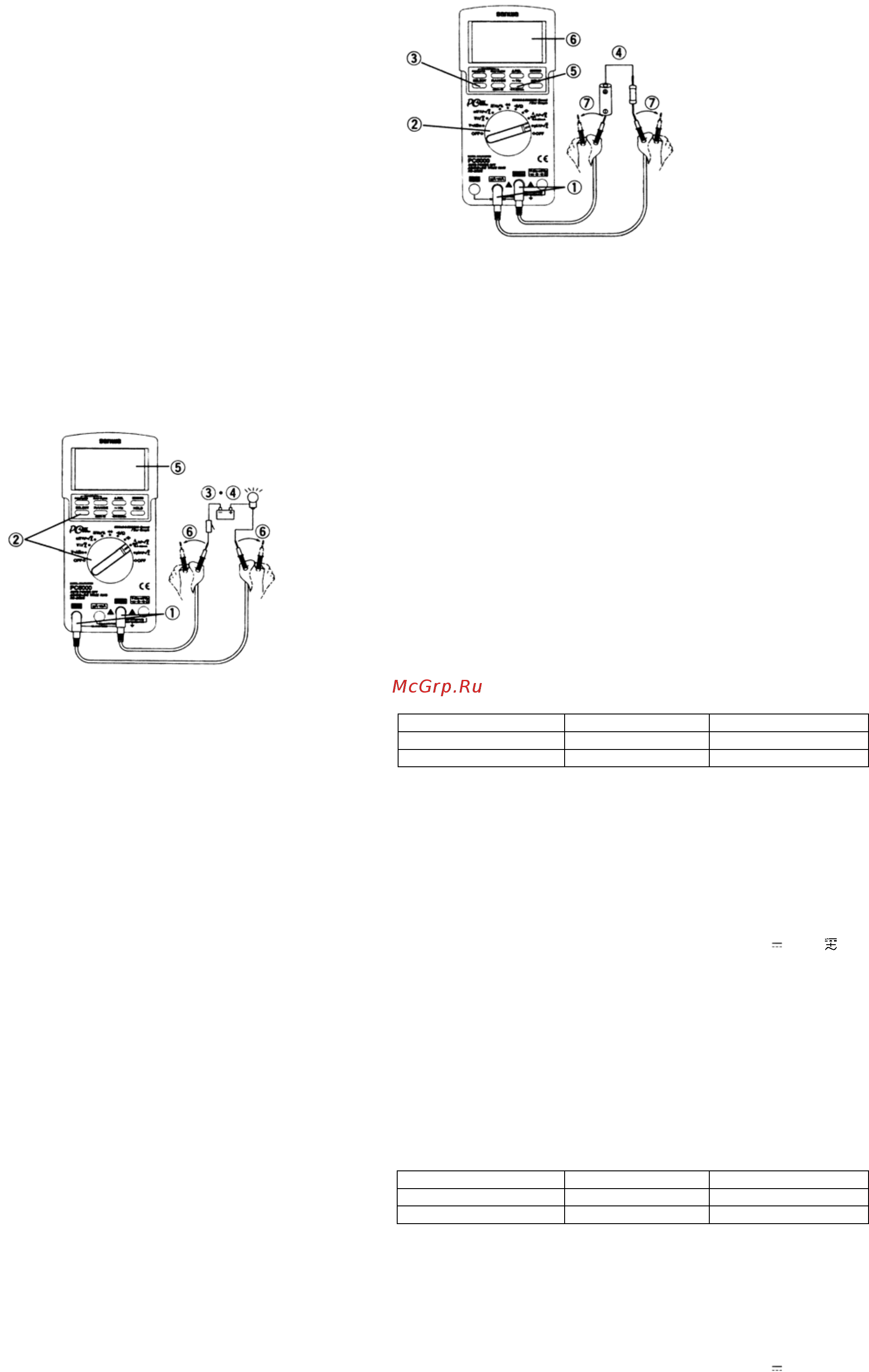

c Подключить черный щуп к разъему COM, а

красный щуп к разъ-

ему А мультиметра.

d Установить переключатель режимов в положение А и кнопкой

SELECT выбрать режим измерения тока.

e Отключив питание измеряемой схемы, разорвать цепь и вклю-

чить в разрыв цепи щупы мультиметра.

• Для измерения постоянного тока DCA подключить черный щуп

в разрыв к точке цепи с

отрицательным потенциалом, а крас-

ный щуп к точке цепи с положительным потенциалом.

• Для измерения переменного напряжения ACA подключить чер-

ный и красный щупы в разрыв измеряемой цепи.

• Для измерения напряжения (AC+DC)A подключить черный и

красный щупы в разрыв измеряемой цепи.

f Измеренная величина будет отображена на дисплее.

g После измерений отсоедините

щупы от исследуемой схемы и

восстановить соединение.

Замечание:

Время измерения 10А неограниченно

5-6-2 Измерение токов в диапазоне µА и mA.

Максимальный входной ток: не более 500мА

1) Область применения:

Постоянный ток: Проверка батарей питания и измерение токов в

схемах.

Переменный ток: Измерение тока в схемах с переменным током.

Действующий ток: Измерение тока в различных цепях.

2) Диапазон измерения:

4 диапазона: 5000,0

µА / 500,00µА и 50,00мА / 500,0мА

3) Процедура проведения измерений:

c Подключить черный щуп к разъему COM, а красный щуп к разъ-

ему µА/mA мультиметра.

d Установить переключатель режимов в положение µА или mA и

кнопкой SELECT выбрать требуемый режим измерения тока.

e Отключив питание измеряемой схемы, разорвать цепь и вклю-

чить

в разрыв цепи щупы мультиметра.

• Для измерения постоянного тока DCµA и DCmA подключить

черный щуп в разрыв к точке цепи с отрицательным потенциа-

лом, а красный щуп к точке цепи с положительным потенциа-

лом.

• Для измерения переменного напряжения ACµA и ACmA под-

ключить черный и красный щупы в разрыв измеряемой цепи

• Для измерения напряжения (AC+DC)µA и (AC+DC)mA подклю-

чить черный и красный щупы в разрыв измеряемой цепи.

f В режиме измерения DCmA нажмите и удерживайте нажатой

кнопку %4-20mA более 1 сек. для вывода величины измеренного

тока удержания в виде процентного соотношения.

g Измеренная величина будет отображена на дисплее.

h После измерений отсоедините щупы

от исследуемой схемы и

восстановить соединение.

Замечание:

В режиме измерения тока удержания %4-20mA 4мА соответствует

0%, а 20мА соответствует 100%.

5-7 Использование опционных принадлежностей

Предупреждение:

1. Никогда не превышайте уровень максимально допустимых вход-

ных величин.

2. При переключении режима работы отсоедините щупы от иссле-

дуемой цепи.

5-7-1 Токовые клещи CL-20D

1) Область применения:

Бесконтактное измерение переменного тока

2) Диапазон измерения:

2 диапазона: 20А

и 200А

3) Процедура проведения измерений:

c Подключить черный щуп к разъему COM, а красный щуп к разъ-

ему V мультиметра.

d Установить переключатель режимов в положение V и кнопкой

SELECT выбрать режим измерения переменного сигнала.

e Кнопкой RANGE выбрать диапазон измерения 5V.

f Кнопкой на токовых клещах выбрать диапазон измерения 20А

или 200А.

Раскрыть клещи и замкнуть их на провод с измеряемым током (1

фаза).

h Измеренная величина будет отображена на дисплее. *1

i После измерений раскройте клещи и снимите их с измеряемого

провода.

*1 Чтение показаний на дисплее

Диапазон измерения Множитель Единица измерения

20А х10 А

200А х100 А

5-7-1 Токовые клещи CL-22AD

1) Область применения:

Бесконтактное измерение переменного тока.

Бесконтактное измерение постоянного тока.

2) Диапазон измерения:

ACA: 2 диапазона: 20А и 200А

DCA: 2 диапазона: 20А и 200А

3) Процедура проведения измерений:

c Подключить черный щуп к разъему COM, а красный щуп к разъ-

ему V мультиметра.

d Установить переключатель режимов в положение V

или V .

e Кнопкой RANGE выбрать диапазон измерения 5В.

f Кнопкой на токовых клещах выбрать диапазон измерения 20А

или 200А.

• При измерении постоянного тока убедитесь, что мультиметр

показывает нулевое значение в отсутствие сигнала. В против-

ном случае установите нулевое значение поворотом ручки

0ADJ.

g Раскрыть клещи и замкнуть их на провод с

измеряемым током (1

фаза).

h Измеренная величина будет отображена на дисплее. *2

i После измерений раскройте клещи и снимите их с измеряемого

провода.

*2 Чтение показаний на дисплее

Диапазон измерения Множитель Единица измерения

20А х100 А

200А х1000 А

5-7-3 Токовые клещи CL33DC

1) Область применения:

Бесконтактное измерение постоянного тока

2) Диапазон измерения:

2 диапазона: 30А и 300А

3) Процедура проведения измерений:

c Подключить черный щуп к разъему COM, а красный щуп к разъ-

ему V мультиметра.

d Установить переключатель режимов в положение V
