5. РАЗЪЕМ DC IN

Разъем для подвода аварийного питания +24 В.

6. РАЗЪЕМ DC OUT

Разъем для подключения ко входу аварийного питания +24 В следующего устройства.

7. РАЗЪЕМЫ NEXT LAYER OUT, NEXT LAYER IN

Разъемы для подключения еще одного ES-9116 для увеличения числа линий трансляции.

8. КЛЕММЫ FIRE SENSOR

Клеммы для подключения датчика огня. Если сигнал пришел на клеммы FIRE SENSOR, то соответствующая и

предшествующая линии работают как объединенные.

9. РАЗЪЕМ FIRE SENSOR

Разъем для подключения датчика огня. Разъем дублирует клеммы 8.

10. КЛЕММЫ EM SWITCH

Клеммы для подключения к матричному коммутатору PX-9116 (разъем EM SWITCH).

Рекомендации по сборке рэка

1. Перед сборкой системы отключите питание.

2. Подсоедините разъемы или клеммы FIRE SENSOR к пожарной станции согласно Рис. 1.

3. Подсоедините клеммы COM, FIRE SUM и EM SUM к разъему EM SWITCH матричного коммутатора PX-9116.

№

СИГНАЛ

1-16 1-16

17 COM

18-24 --------

Работа

1. Включите питание системы.

2. При помощи аварийного переключателя возможно подключить до 16 линий трансляции, используя блок реле RG-

9116.

Технические характеристики

• ЭЛЕКТРИЧЕСКИЕ

Пожарная станция......................................................................................16 линий

Количество каналов управления................................................................16 линий

Индикатор..................................................................................................16 линий, все

• ОБЩИЕ

Питание......................................................................................................+24 В

Размеры......................................................................................................482 х 44 х 280 мм

Масса..........................................................................................................4,3 кг

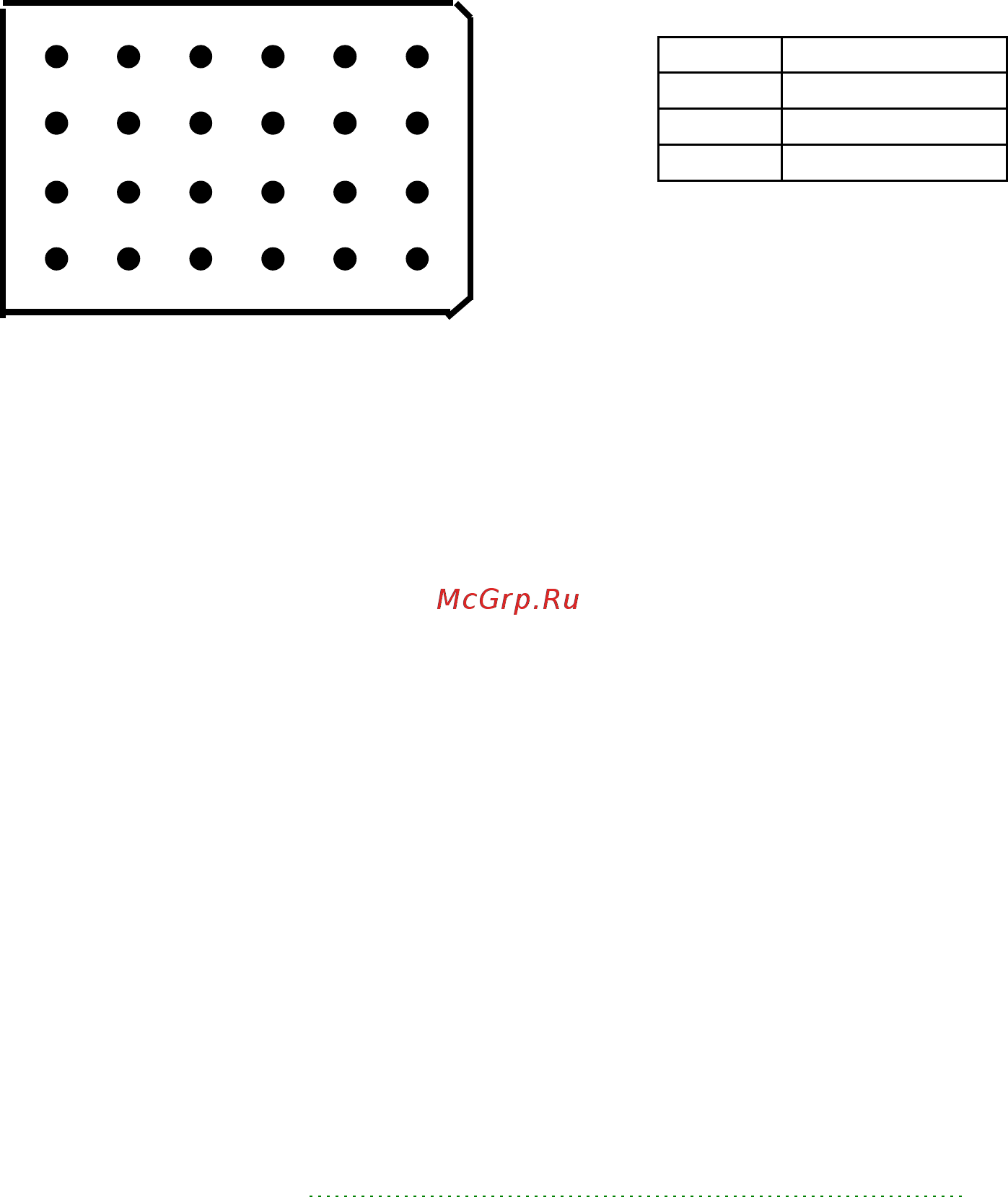

РИС. 1. НУМЕРАЦИЯ ВЫВОДОВ И СИГНАЛЫ РАЗЪЕМА FIRE SENSOR

24 4
