Jedia J6CD-10 [10/13] Задняя панель управления
![Jedia J6CD-10 [10/13] Задняя панель управления](/views2/1303300/page10/bga.png)
10

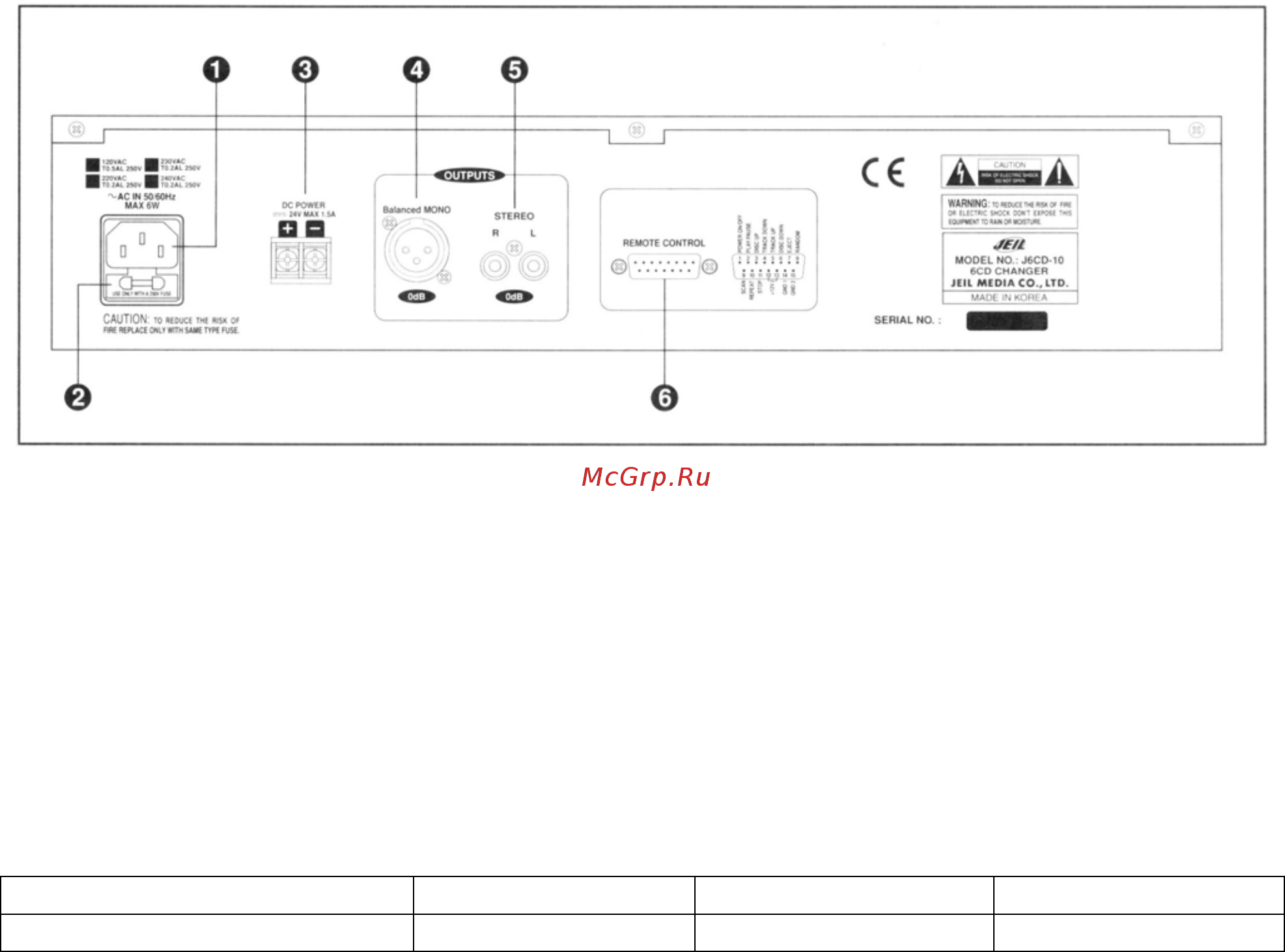

ЗАДНЯЯ ПАНЕЛЬ УПРАВЛЕНИЯ
1. Вход питания переменного напряжения
Это разъем для шнура переменного напряжения.
2. Отсек предохранителя
В отсек вставлен предохранитель переменного напряжения. Производите замену
перегоревшего предохранителя на новый предохранитель того же типа. Если
предохранители перегорают постоянно, обратитесь к квалифицированным специалистам для
проведения ремонта.
Используются следующие типы предохранителей:
Напряжение питания 120В перем 220/230/240В перем 24В постоянное
Номинал предохранителя S51 0,5A 250В 50T 0,2A 250В 55T 1A 250В
3. Разъем для постоянного напряжения питания
Это разъем для подключения батарей постоянного напряжения при пропадании переменного
напряжения. Пожалуйста, проверяйте полярность перед подключением батарей.
4. Балансный моно выход
Выходной разъем аудио сигнала моно выхода 0дБ/600 Ом балансный.
5. Стерео выход (L, R)
Выходной разъем аудио сигнала для стерео выхода 0дБ/600 Ом небалансный.
6. Разъем для дистанционного управления
Это разъем для дистанционного управления устройством.
На рисунке показаны два способа подключения пульта дистанционного управления.
