Jedia JTU-110B [6/12] Задняя панель управления

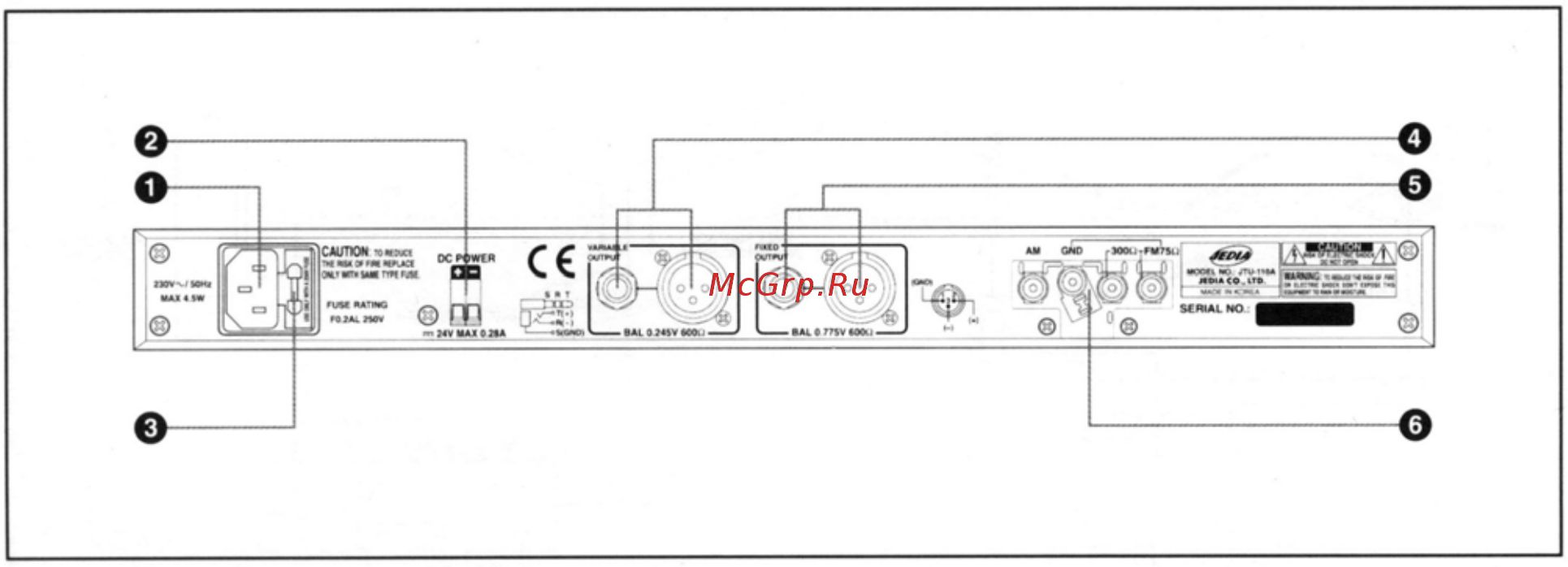

Задняя панель управления

1. AC вход

Это разъем для шнура переменного напряжения. После подключения шнура переменного

напряжения, Вы включаете сетевой выключатель. В разъем встроен предохранитель.

• 120В: Предохранитель 0,5A 250В 220В: Предохранитель 0,2A 250В

• 230В: Предохранитель 0,2A 250В 230В: Предохранитель 0,2A 250В

2. Разъем для постоянного напряжения

Это разъем для подключения батарей. Пожалуйста, проверяйте полярность перед

подсоединением батарей.

Предохранитель: 1A 250В

3. Переменные разъемы выходного сигнала

Разъемы выходного сигнала: небалансный XLR разъем, небалансный ¼” телефонный разъем.

Назначение сигналов:

№3: пустой, №2: +, №1: заземление GND (разъем XLR),

Tip:+, Ring : N.C, экран: заземление GND (телефонный разъем).

4. Фиксированные разъемы

Разъемы выходного сигнала: балансный XLR разъем, балансный ¼” телефонный разъем.

Назначение сигналов:

№3: -, №2: +, №1: заземление GND (разъем XLR),

Tip: +, Ring: -, экран: заземление GND (телефонный разъем).

5. Антенный разъем

• FM: Вы можете подключить коаксиальный кабель 75 Ом или питающий кабель 300

Ом в соответствии с типом антенны.

• AM: разъем АМ для использования внешней антенны.
