ПЕРЕГОВОРНО-ГРОМКОГОВОРЯЩАЯ УСТАНОВКА ПГУ-40

1. Назначение.

ПГУ-40 предназначена для ведения переговоров в симплексном

режиме между диспетчером и клиентом, оповещения открытых площадок и

подачи звуковых сигналов сирены.

2. Технические характеристики.

2.1. Напряжение питания от сети переменного тока

частотой 50Гц, В…………………………………………………………………………………………………………………187-242

2.2. Ток потребления от сети в дежурном режиме,

А, не более…………………………………………………………………………………………………………………………………………0,3

2.3. Максимальная выходная мощность на громкоговорители

25ГРД, Вт…………………………………………………………………………………………………………………………………40

2.4. Выходная мощность в режиме переговоров,

Вт, не более……………………………………………………………………………………………………………………………………0,2

2.5. Диапазон рабочих частот, Гц………………………………………………………………………400-3500

2.6. Режим работы………………………………………………………………………………………………………непрерывный

3. Комплект поставки.

3.1. Блок усилителя ПГУ-40…………………………………………………………………………………………1 шт.

3.2. Блок питания ПГУ-40………………………………………………………………………………………………1 шт.

3.3. Громкоговорители 25ГРД………………………………………………………………………………………2 шт.

3.4. Динамик клиента ………………………………………………………………………………………………………1 шт.

3.5. Комплект кабелей………………………………………………………………………………………………………1 шт.

3.6. Паспорт………………………………………………………………………………………………………………………………1 шт.

4. Инструкция по установке и эксплуатации.

4.1. Органы управления установки ПГУ-40 показаны на блок-схеме рис.1.

25ГРД

Длина 8м

25ГРД

БЛОК УСИЛИТЕЛЯ

1 2 3 4 5 Микрофон Сеть ~220В

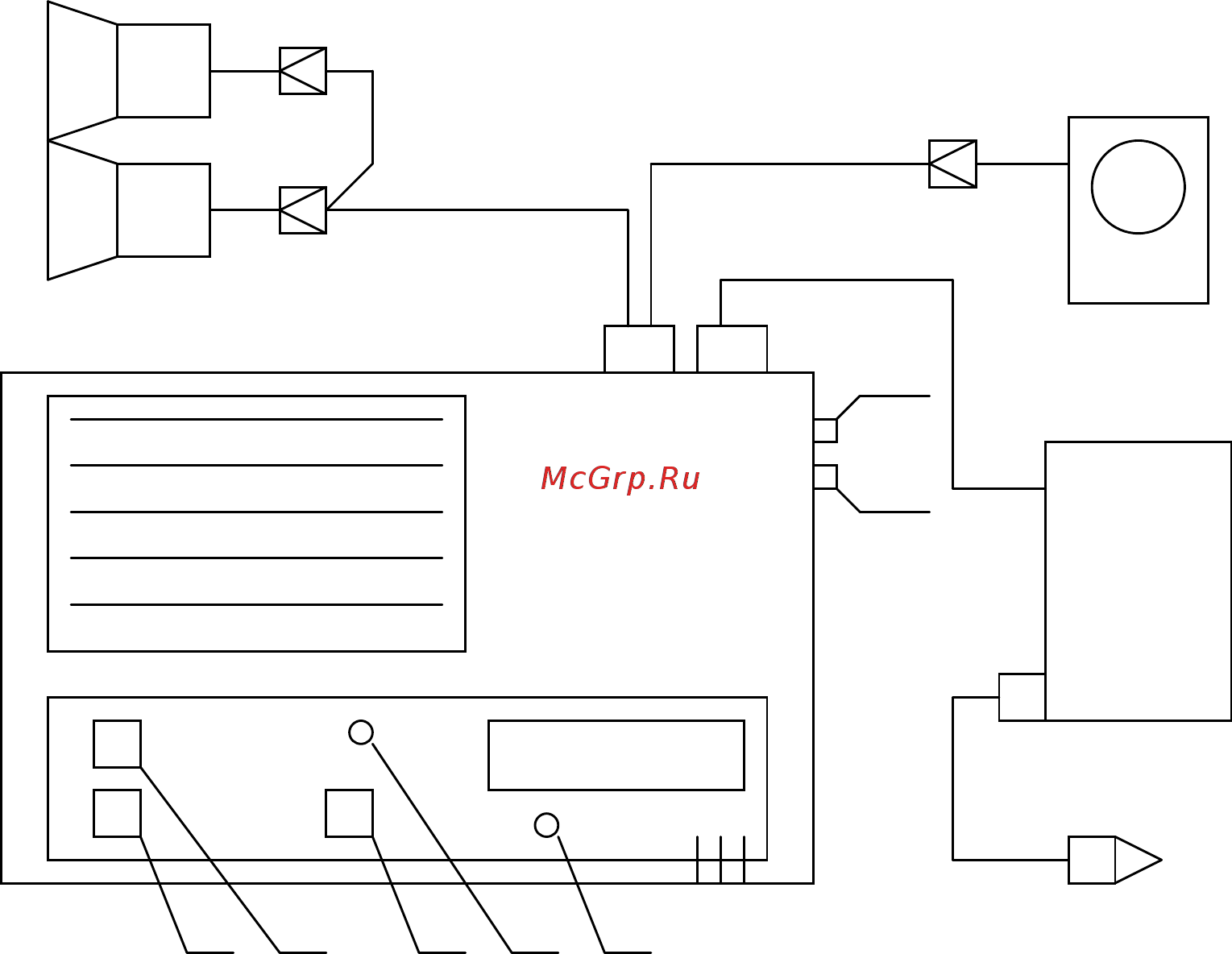

Рис.1. Блок-схема установки ПГУ-40: 25ГРД – громкоговорители,

Д – динамик клиента.

Назначение органов управления:

1 – кнопка «Громкая связь» для передачи информации через

громкоговорители 25ГРД,

2 - кнопка «Сирена» для включения сигнала тревоги,

ПГУ

БЛОК

ПИТАНИЯ

ПГУ-40
