2.) Микрофонный усилитель реализован на микросхеме D1.

3.) Линейный индикатор выходной мощности реализован на индикаторах

V14…..V17.

5. Порядок установки

5.1. Блок усилителя ПГУ-40У устанавливается на столе оператора в удобном для

него месте. Шнур питания блока подключается к сети 220В. Не рекомендуется

устанавливать блок вблизи источников тепла и закрывать вентиляционные

отверстия в кожухе.

5.2. Громкоговоритель устанавливают над той площадкой, которую надо озвучить.

Громкоговоритель может быть повернут вниз относительно горизонтальной оси на

угол до 28 *. Установка громкоговорителя на открытом месте с положением

продольной оси выше горизонтальной плоскости не допускается.

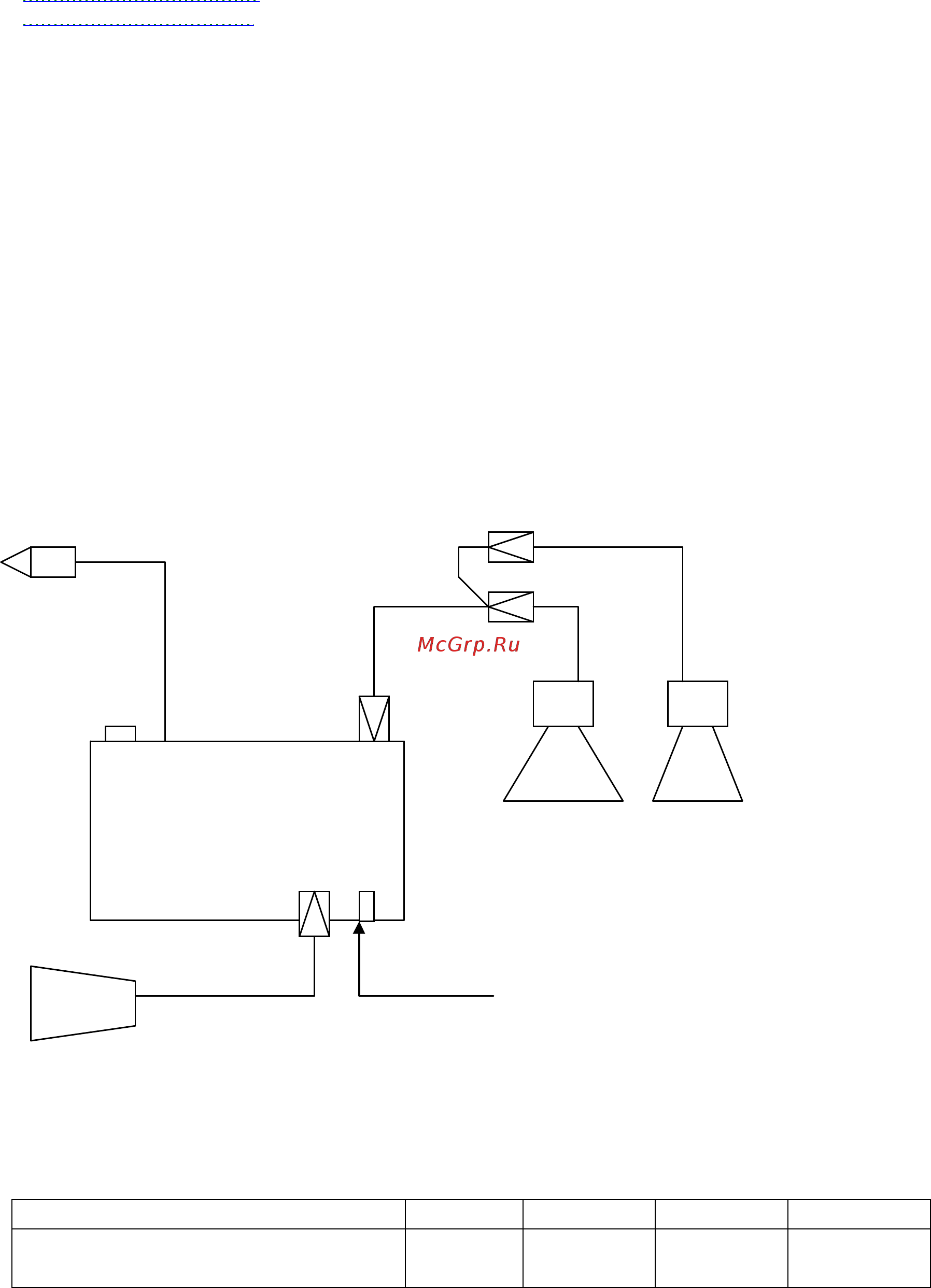

5.3. Подключение установки проводится согласно рис.1.

Кабель ПГУ-40У

~ 220В

Блок усилителя ПГУ-40У

Громкоговорители 25ГРД

микрофон регулятор

громкости

Рис.1

5.4. При необходимости использования более длинного кабеля пользоваться

следующей таблицей:

Длина кабеля ПГУ-40У (м) 5 10 15 20

Минимальное сечение проводов в

кабеле (мм )

0,4 0,78 1,2 1,6

Примечание: сечение проводов выбрано из расчета 10% потерь мощности в кабеле.
