EDR1680/880 Руководство пользователя
8
2. Компоненты системы

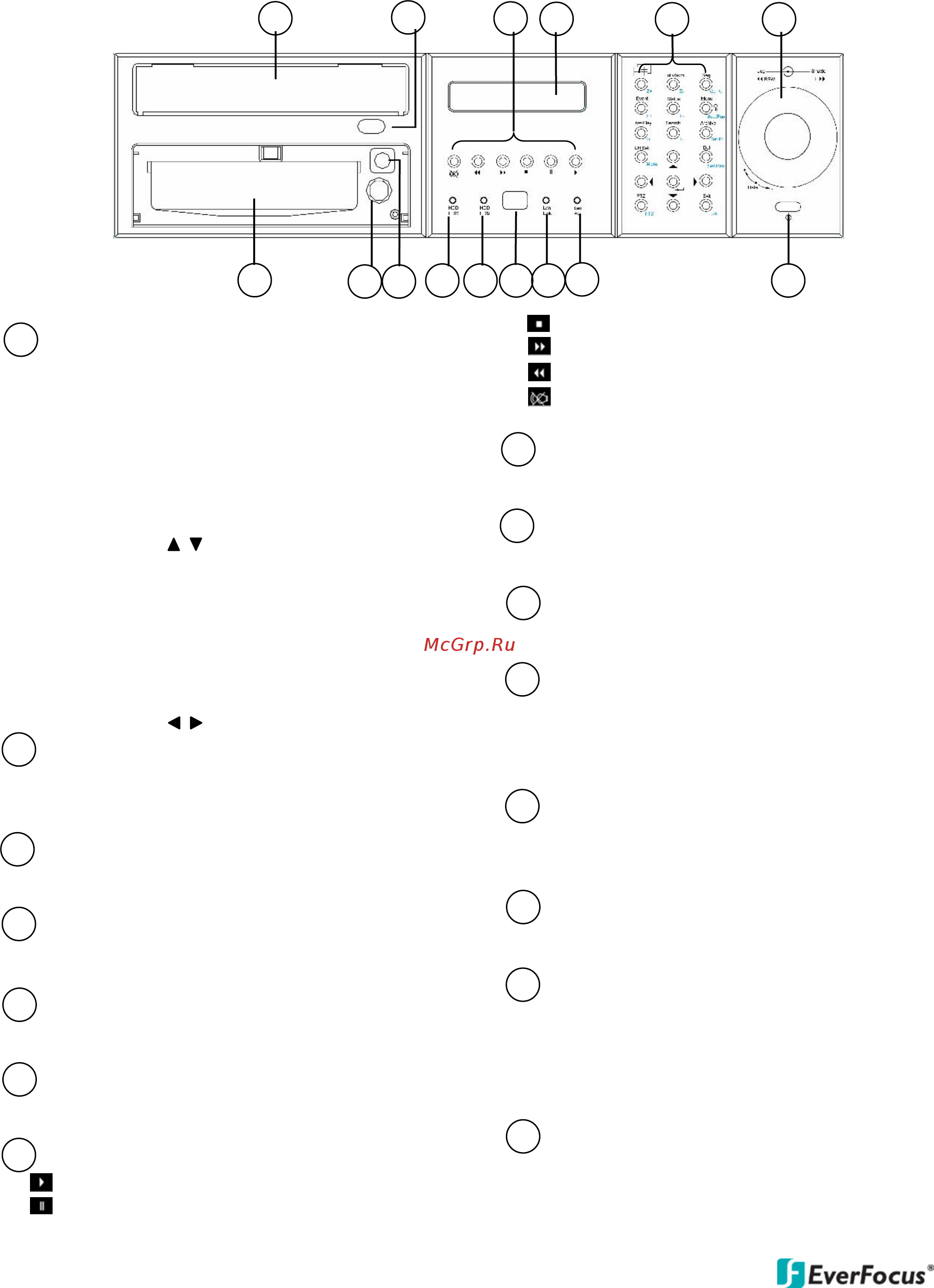

2.1 Передняя панель
5 4 7 3 2 1
15 14 13 12 11 10 9 8 6
1 Переключатель Jog Dial (внутри) и
кольцо управления Shuttle (снаружи).
Переключатель Jog Dial
A. Вращение в режиме паузы - переход к
следующему или предыдущему фраг-
менту изображения.
B. Вращение в меню настроек - выбор па-
раметров в столбцах (аналогично функ-
ции кнопок ).
Кольцо управления Shuttle
A. Вращение в режиме воспроизведения -
поиск записанного фрагмента на разных
скоростях.
B. Вращение в меню настроек - выбор па-
раметров в столбцах (аналогично функ-
ции кнопок ).
2 Панель функциональных кнопок
Панель основного режима (белая) и па-
нель управления PTZ (голубая). Подро-
бное описание функций см. в гл. 5.
3 ЖК-панель
Отображает дату и время, состояние за-
писи и т. д.
4 Кнопка выгрузки
Нажмите на кнопку для выгрузки переза-
писываемого компакт-диска.
5 CD-RW
Встроенный привод для перезаписыва-
емых компакт-дисков.
6 Выключатель и индикатор питания
Нажмите на эту кнопку для включения и
выключения питания.
7 Кнопки воспроизведения
Воспроизведение.
Приостановка воспроизведения.
Остановка воспроизведения.
Перемотка вперед.
Перемотка назад.
Отключение и включение звука.
8 Индикатор активности сети
Включается при работе с локальной
сетью.
9 Индикатор подключения к сети
Светится, если устройство подключено
к локальной сети.
10 ИК-приемник
Предназначен для работы с пультом дис-
танционного управления (ERC100).
11 Индикатор внутреннего жесткого
диска HDD I02
Включается при доступе к жесткому дис-
ку HDD I02 (с возможностью замены
в процессе работы).
12 Индикатор
внутреннего жесткого
диска HDD I01
Включается при доступе к встроенному
жесткому диску HDD I01.
13 Замок дока жесткого диска
Блокирует док при установке жесткого
диска HDD I02.
14 Переключатель DVR ID
Переключает идентификационный номер
управляемых устройств (от DVR1 до
DVR4) для пульта дистанционного упра-
вления ERC100. Примечание. Значение
по умолчанию - DVR 1.
15 Док жесткого диска
HDD I02 (с возможностью замены в про-
цессе
работы)
