87
1
1
0
0
.
.
7
7
П
П
р
р
о
о
с
с
т
т
о
о
е
е
п
п
о
о
д
д
к
к
л
л
ю
ю
ч
ч
е
е
н
н
и
и
е
е
"
"
о
о
д
д
и
и
н
н
к
к
о
о
д
д
н
н
о
о
м
м
у
у
"
"

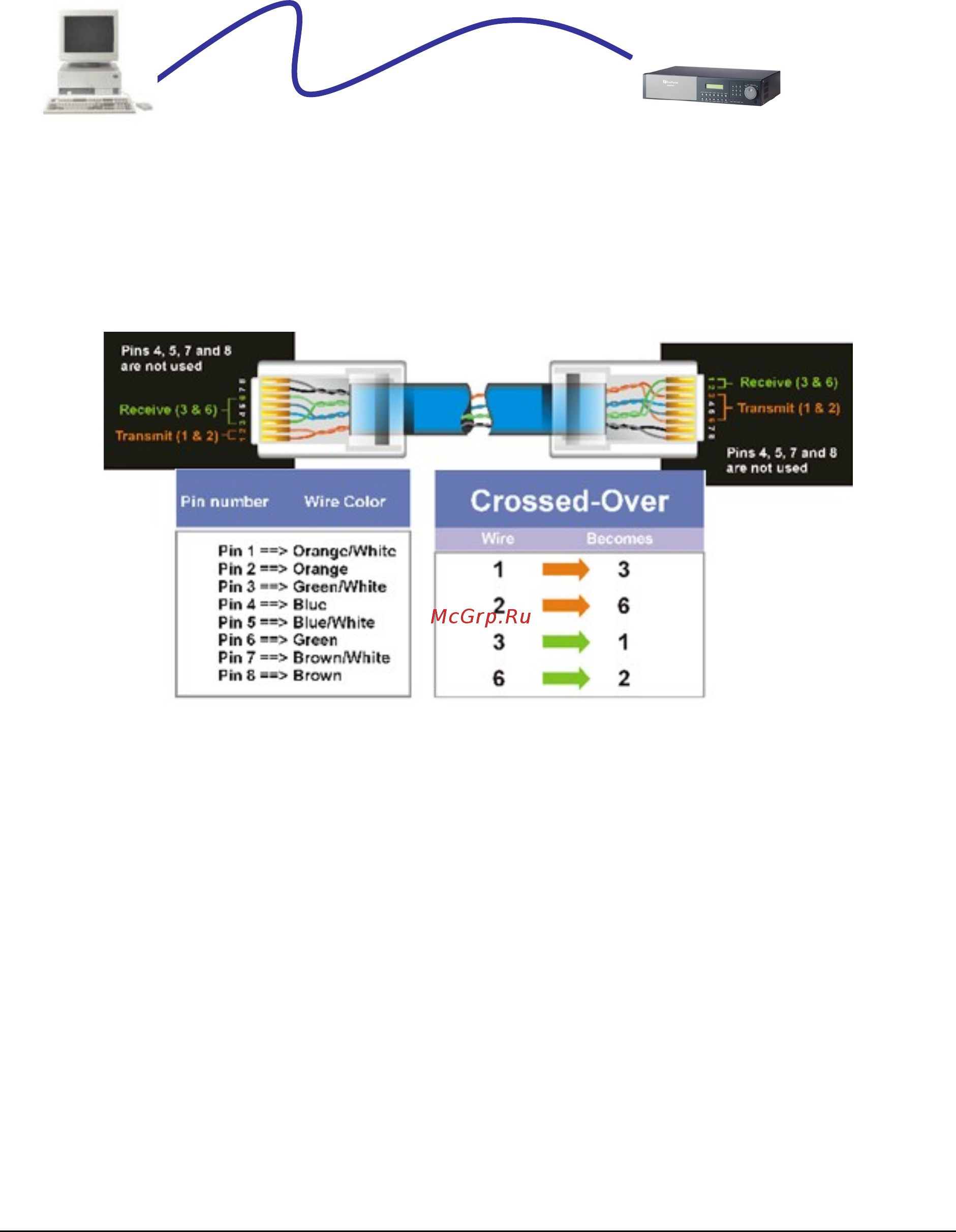

Назначение контактов сетевого перекрестного кабеля
На рисунке показано назначение контактов перекрестного кабеля.
Рисунок 10.1
Метод подключения:
¾ Сначала приобретите или изготовьте перекрестный кабель. Если Вы никогда не
изготавливали перекрестный кабель, мы рекомендуем приобрести его. Учтите, что в
этом случае нельзя использовать прямой сетевой кабель.
¾ Подключите один конец перекрестного кабеля к порту локальной сети на задней панели
регистратора и другой конец к разъему сетевой платы на
задней панели компьютера.
¾ Теперь войдите в меню цифрового видеорегистратора и, используя дисковый
поворотный переключатель, описанный в предыдущем разделке. Перейдите к МЕНЮ
НАСТРОЙКИ СЕТИ. (Дополнительные инструкции см. в разделе "МЕНЮ
НАСТРОЙКИ СЕТИ").
Перекрестный кабель
(категория 5)
