На диапазонах 144/430 Мгц, вы можете сразу начать работу
без каких либо регулировок. Для работы на К
В/50 Мгц,
выполните следующие действия по настройке антенны:
1. Настройте трансивер на рабочую частоту.
2. Согласно Рис.7, двигая вверх или вниз регулировочную
рукоятку блока удлиняющей катушки и при этом,
слушая шум эфира, найдите то положение, при котор
ом
принимаемый шум будут наибольшим
. Если регулятор
достиг самого нижнего положения, и не удается достичь
наибольшей чувствительности
, уменьшите число
вертикальных элементов на один и повторите настройку.
Возможно ваша антенна слишком длинная на данной
частоте.
3. . Включите трансивер на передачу несущей (нажмите
Ключ в CW режиме) и проверьте КСВ по прибору.
4. Теперь, согласно Рис.7, немного поверните
регулятор
катушки вправо или влево
режиме прием. После этого отойдите от антенны и ещё раз
проверьте КСВ, затем повторяйте эту процедуру, пока не
будет достигнут наилучший КСВ.
Не прикасайтесь к
регулировочной рукоятке блока удлиняющей
катушки при передаче!
5.
Если не удается добиться низкого КСВ на КВ
диапазоне
, подсоедините дополнительный проволочный
противовес к основанию ATAS-25
и, растянув его в
стороны от центра антенны
, повторите вышеописанные
операции заново.

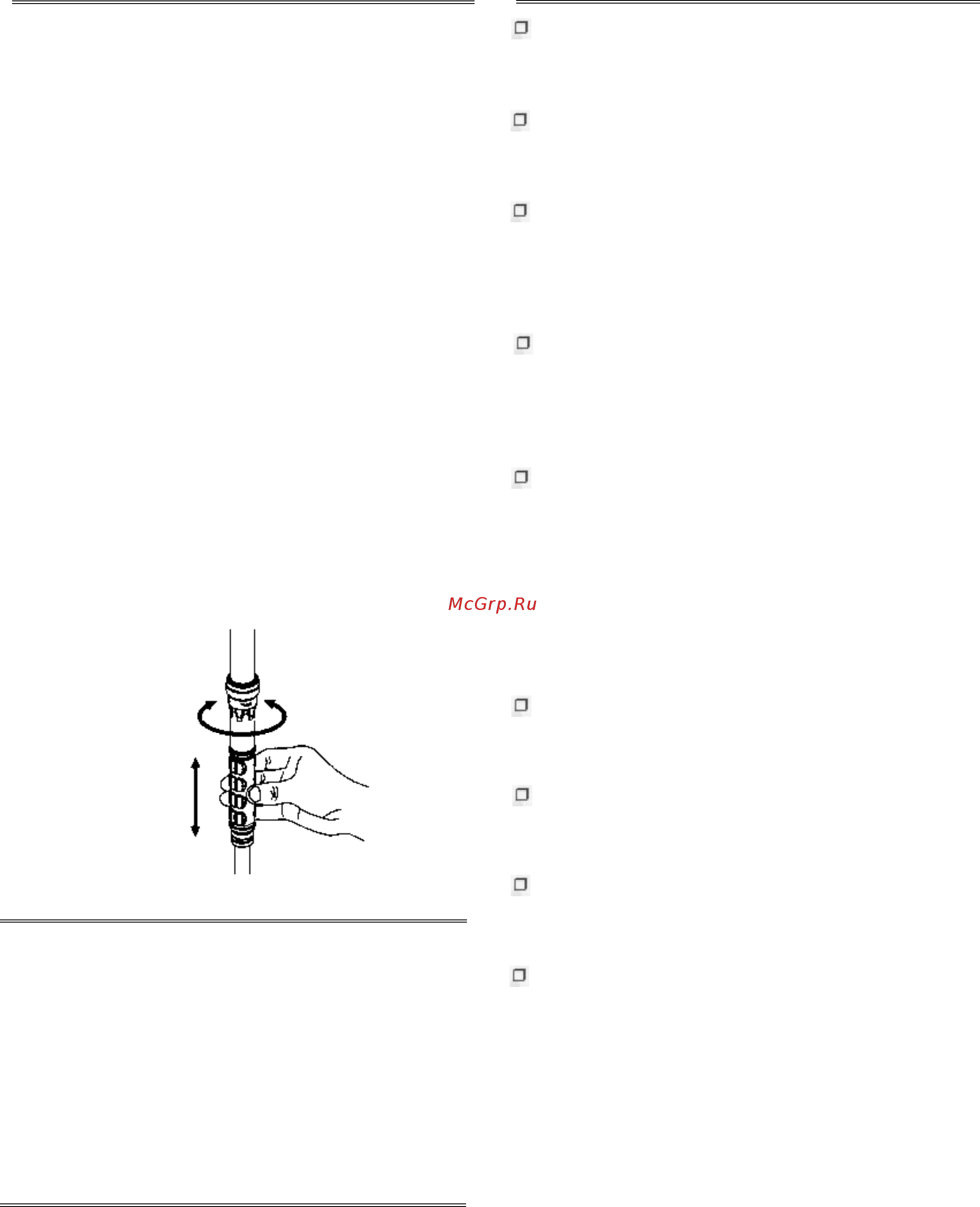

Рис
. 7
Спецификация _____________________________
Диапазон Частот: 7/14/21/28/50/144/430 Мгц
Любительские диапазоны.
Входное Сопротивление: 50 Ом.
Макс. Мощность: КВ/50 Мгц 100 Вт (SSB/CW, 50/50% режим
прием/передача) ; 50 Вт (AM/FM) ;
144/430 Мгц 50 Вт (ALL MODE) .
Достижимый КСВ: Не хуже чем 2.0:1
Высота (Примерно): Макс. 2.2 м в рабочем положении.
Мин. 0.6 м в транспорт. положении.
Вес (Примерно): 930 Гр.
Комплектация _______________ ______________
ATAS-25
Основная часть.....................................................1
Вертикальные Элементы ..................................................3
Лучевой Элемент (для VHF диапазона) ...............................1
Лучевой Элемент (для UHF диапазона) ..............................1
Проволочный противовес (6 м, 3 м и 2 м длиной) .................1
Дополнительный проволочный противовес (10 м длиной) ..1
Емкостная Трубка .............................................................1
“Г”-образный шестигранный гаечный ключ ......................1
Инструкция по эксплуатации .............................................1
ATAS-25
предназначена для временной работы в
полевых условиях. Не рекомендуется использовать
ATAS-25
для стационарной работы, т.к. она не содержит
надежных погодозащитных и крепежных устройств.
ATAS-25 рассчитана на макс. мощность 100 Вт
(SSB/CW) или 50 Вт (AM/FM
, 144/ 430 Мгц). Не превышайте
суммарную подводимую мощность
(если два передатчика
подключены через Дуплексор) при работе с антенной.
Не прикручивайте разъем ATAS-25 непосредственно к
антенному разъему трансивера, используя для этого
двусторонний коаксиальный переходник. ATAS-25 надо
устанавливать на треногу или иное подобное
приспособление и прикручивать специальным винтом для
фотокамер (тип “U1/4") к отверстию в основании ATAS-25.
НЕ позволяйте кому-либо дотрагиваться до противовесов
во время передачи из-за опасности получить ожог кожи от
ВЧ мощности. Кроме того, повышается точности
изменений КСВ, когда все люди находятся не ближе 3 м
от противовесов, т.к. человеческие тела из-за
емкостной связи могут вносить погрешность.
Если наблюдается неустойчивая работа трансивера,
то причиной этого могут быть паразитные токи,
наведенные в оплетке коаксиального кабеля.
Сделайте вблизи ATAS-25 ВЧ дроссель, смотав
примерно восемь витков кабеля в бухту диаметром
около 150 мм и связав их вместе, чтобы катушка не
рассыпалась. Если это не поможет, поменяйте концы
кабеля местами, так, чтобы дроссель оказался вблизи
трансивера. Если позволяет длина вашего кабеля,
сделайте такие катушки на обоих его концах.
Установите треногу как можно ниже, для большей
устойчивости сборки тренога/антенна.
КСВ так же имеет
тенденцию быть меньше, когда основание ATAS-
25
располагается ближе к земле (Рис.1).
Если ATAS-25
промокла от дождя, протрите
компоненты антенны сухой тканью, при этом, для
полного высыхания ATAS-25
, рукоятку регулятора
удлиняющей катушки выдвиньте до конца.
Помните, что при проведении SSB/CW DX связей на
диапазонах 144/430 Мгц общепринята горизонтальная,
а не вертикальная поляризация, поэтому ATAS-25
рекомендуется в основном для местной FM работы.
Старайтесь устанавливать ATAS-25 подальше от мест, где
перемещение людей может оказаться вблизи треноги,
коаксиального кабеля или проволочных противовесов.
Настоятельно рекомендуется устанавливать ножки
треноги на поверхности как можно устойчивее, а
треногу с антенной дополнительно фиксировать
веревочными оттяжками для предотвращения их
случайного опрокидывания, дабы не поранить людей и
не повредить компоненты антенны.
