Audiolab 8200-DQ [7/25] Аналоговые выходы

5

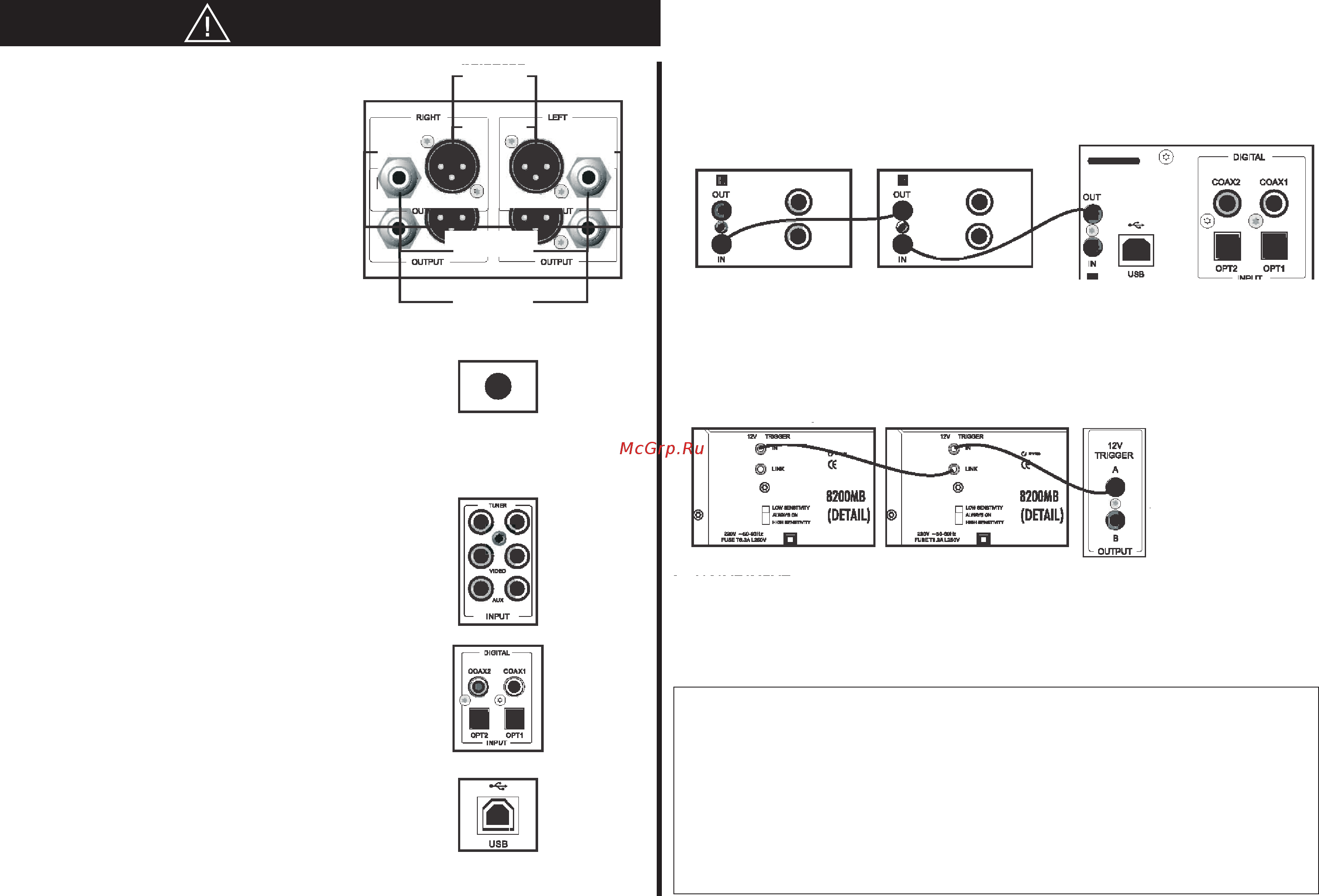

5: Соединения

Прежде чем подключать компоненты или изменять системные соединения,

убедитесь, что все компоненты системы отключены от электросети.

Симметричные

выходы

ПРАВЫЙ ЛЕВЫЙ

Несимметричные

выходы

Гнездо подсоединяется к этому устройству, а штекер – к уси-

лителю.

Несимметричный выход: Соедините несимметричные выходы

8200DQ с соответствующими входами усилителя при помощи

высококачественного стереофонического экранированного

звукового кабеля RCA.

ВЫХОД НА НАУШНИКИ

На передней панели устройства имеется стереофоническое

гнездо диаметром 6,3 мм для подключения наушников. При

подключении наушников выход на акустические системы от-

дами. Все три входа идентичны, а их обозначения – TUNER,

VIDEO и AUX – предназначены только для идентификации.

Соедините линейный выход источника сигнала с соответству-

ющим входом 8200DQ при помощи высококачественного экра-

нированного звукового кабеля RCA.

ЦИФРОВЫЕ ВХОДЫ (SPDIF)

Четыре цифровых входа (два коаксиальных и два оптических)

предназначены для соединения 8200DQ с внешним источни-

ком сигнала SPDIF. Эти входы можно соединять с различными

цифровыми устройствами. При помощи видео- или цифрового

те кабель к 8200CQ, а затем к USB-порту цифрового источника.

ИК-СОЕДИНЕНИЕ

В комплект входит 3,5-миллиметровая шина внешнего дистанционного управления, предназначенная для подключе-

ния к совместимым компонентам серии 8200, многокомнатным котроллерам и т.д.

Соединив цепочкой совместимые устройства, вы можете управлять ими всеми с помощью одного пульта ДУ.

СОЕДИНЕНИЕ С 12-ВОЛЬТОВЫМИ ТРИГГЕРНЫМИ ВЫХОДАМИ (см. стр. 9)

Триггерная схема представляет собой соединение цепочкой, при котором одна унифицированная команда с главного

устройства (8200DQ) может переводить все подключенные подчиненные устройства с режима ожидания на рабочий

режим, и наоборот. При включении или выключении 8200DQ или при выполнении на нем некоторых других операций

триггерный импульс синхронно включает/выключает все подчиненное оборудование.

СЕТЕВОЙ РАЗЪЕМ

Прежде чем подключать 8200DQ к электросети, убедитесь в правильности и надежности всех остальных соединений

системы. Убедитесь, что выключатель питания 8200DQ находится в выключенном положении. Выключите сетевой

выключатель на стенной розетке, а затем соедините гнездо на задней стороне 8200DQ с сетевой розеткой при по-

мощи прилагаемого шнура. Теперь устройство готово к работе.

ИСПОЛЬЗОВАНИЕ 8200DQ С ВНЕШНИМ ПРЕДУСИЛИТЕЛЕМ (см. стр. 8)

По умолчанию встроенный предусилитель устройства 8200DQ активен. Это позволяет подключать 8200DQ к уси-

лителю мощности и регулировать уровень сигнала.

Для использования устройства с внешним предусилителем вы можете отключить его собственные регуляторы

уровня. В этом случае устройство будет функционировать только как ЦАП и переключатель входов, а регулировка
