8
серия АРС
5. Описание панелей управления

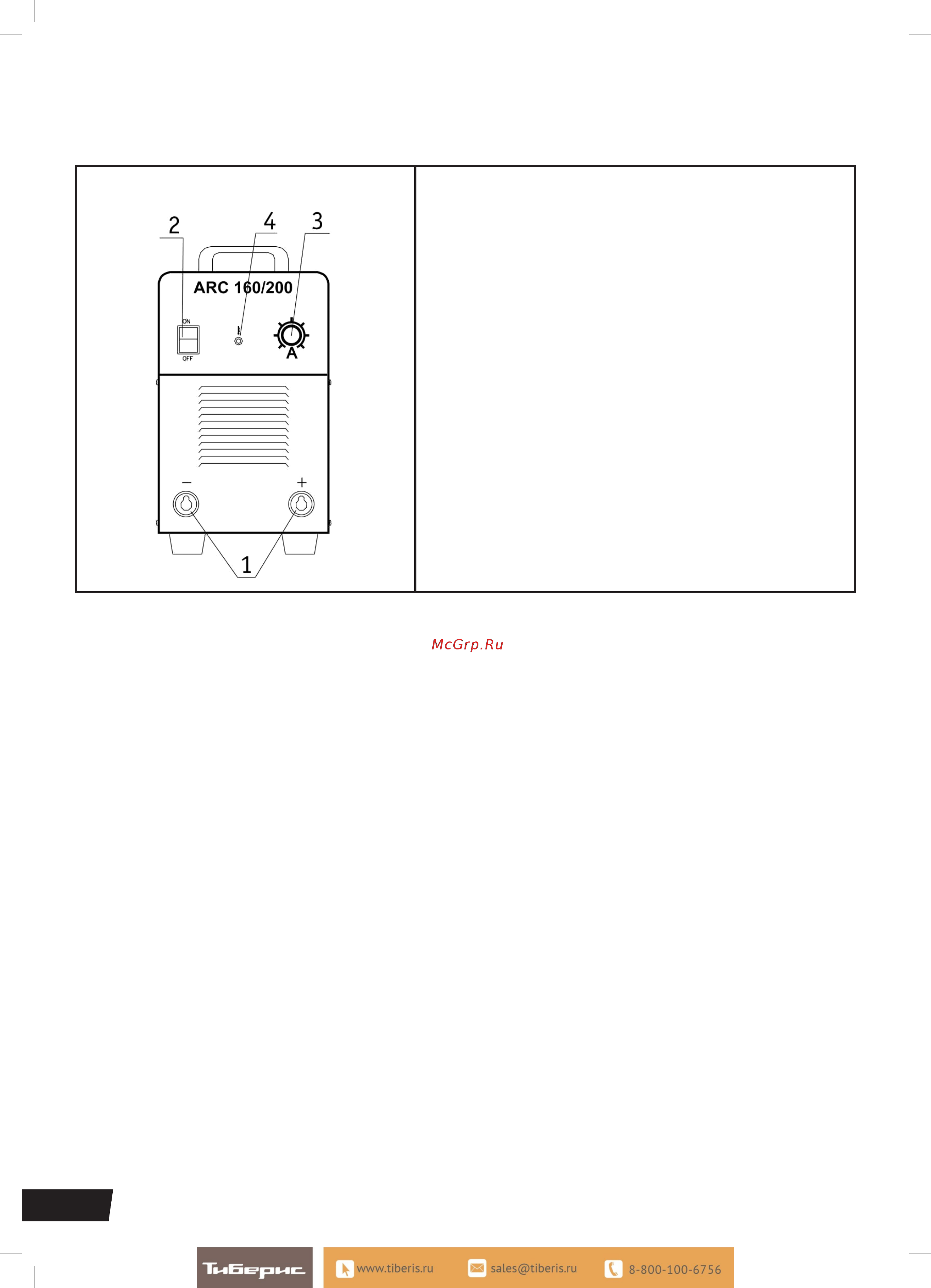

5.1. Óñòðîéñòâî ïåðåäíåé ïàíåëè.
1. Разъемы подключения держателя электродов
и обратного кабеля с зажимом.
2. Кнопка включения/выключения аппарата для
моделей ARC 160 (R03), 160 II (R49), 200 (R04),
200 II (R05) на передней панели.
У аппаратов ARC 125 (J6805), 135 (J69), 160 (R102),
205 (R103) кнопка выключения/включения на задней
панели.
3. Рукоятка регулировки тока.
4. Индикатор перегрева для моделей
ARC 160 (R03), 160 II (R49), 200 (R04), 200 II (R05).
У аппаратов ARC 125 (J6805), 135 (J69), 165 (R102),
205 (R103) присутствует индикатор наличия сети
и индикатор перегрева.
Шнур подключения к электросети 220 В находится
на задней панели аппарата.
6. Ввод в эксплуатацию и порядок работы
ÂÍÈÌÀÍÈÅ! Пожалуйста, устанавливайте аппарат только в соответствии с ниже приве-
денной последовательностью действий. Операции по подсоединению электрических проводов
должны проводиться после отключения питания аппарата посредством сетевого выключателя.
Используйте аппарат в условиях, соответствующих классу защиты.
6.1. Ðàñïîëîæåíèå ñâàðî÷íîãî àïïàðàòà.
Установите аппарат так, чтобы посторонние предметы не перекрывали приток воздуха к месту
работы для охлаждения аппарата и достаточной вентиляции. Также необходимо следить, чтобы
на аппарат не падали капли металла, пыль и грязь; чтобы аппарат не подвергался воздействию
паров кислот и подобных агрессивных сред.
6.2. Ïîäñîåäèíåíèå ñåòåâîãî êàáåëÿ.
Перед подсоединением аппарата к электрической сети проверьте соответствие напряжения
и частоты сети в месте установки техническим характеристикам, приведенным на табличке аппарата.
В комплект сварочного оборудования входит сетевой кабель со стандартной вилкой, рассчи-
танной на потребляемый аппаратом ток. Аппарат необходимо подключать к стандартной сетевой
розетке, оборудованной автоматическим выключателем, рассчитанным на потребляемый аппа-
ратом ток. Проверьте надежность соединения сетевого кабеля.
6.3. Ïîäñîåäèíèòå ñâàðî÷íûå ïðèíàäëåæíîñòè.
На передней панели сварочного аппарата имеется два панельных разъема «+» и «-». Для
плотного закрепления прямого и обратного кабелей в разъемах необходимо вставить кабель-
ный наконечник с соответствующим кабелем в панельный разъем до упора и повернуть его по
