Руководство для пользователя

 материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать

длительную работу при температуре до 200 С. Рекомендуемые материалы: нержавеющая,

оцинкованная или эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;

 газоотводящая труба должна иметь внутренний диаметр не менее 110 мм;

 длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;

 длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;

 газоотводящая труба должна иметь уклон не менее 2 вверх по направлению к месту стыковки с

дымоходом и минимальное количество поворотов (не более трѐх);

 газоотводящая труба и еѐ соединение с аппаратом должны быть герметичными. Соединение

трубы с аппаратом рекомендуется выполнять в соответствии с Рис. 7.

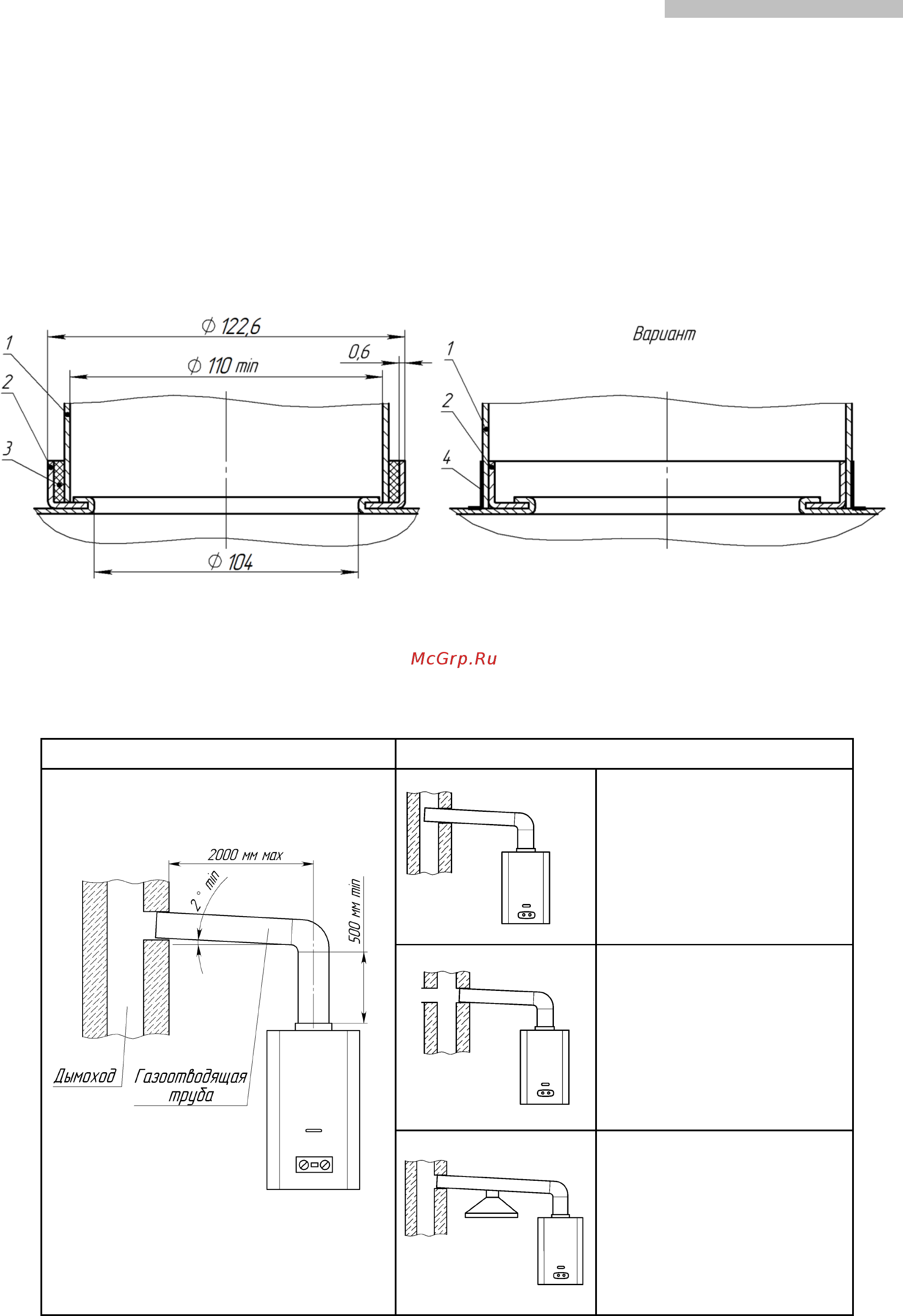

1 – газоотводящая труба; 2 – патрубок газоотводящего устройства аппарата; 3 – уплотнитель

термостойкий; 4 – скотч алюминиевый термостойкий.

Рис. 7. Схема подсоединения газоотводящей трубы

7.7.2. Вариант подключения аппарата к дымоходу показан на Рис. 8.

Правильно

Неправильно

Конец газоотводящей

трубы слишком близок к

противоположной стене

дымохода.

В дымоходе на уровне

подсоединения

газоотводящей трубы

имеется отверстие (в том

числе и с подключенным

к нему другим

устройством).

Два устройства имеют

одно подсоединение к

дымоходу

Рис. 8. Подключение аппарата к дымоходу
