Конструкция и функционирование
Ручная сварка стержневыми электродами
099-002032-EW508
29.04.2010
25
5.6.1.2 Pico 300 cel pws
УКАЗАНИЕ
+ / -
С помощью переключателя полюсов можно менять полярность сварочного тока (+/-) без переноса
электрододержателя или кабеля массы на другую клемму. Переключение также можно
осуществлять с помощью соответствующего дистанционного регулятора (PWS). Во время
сварочных работ изменять полярность нельзя!

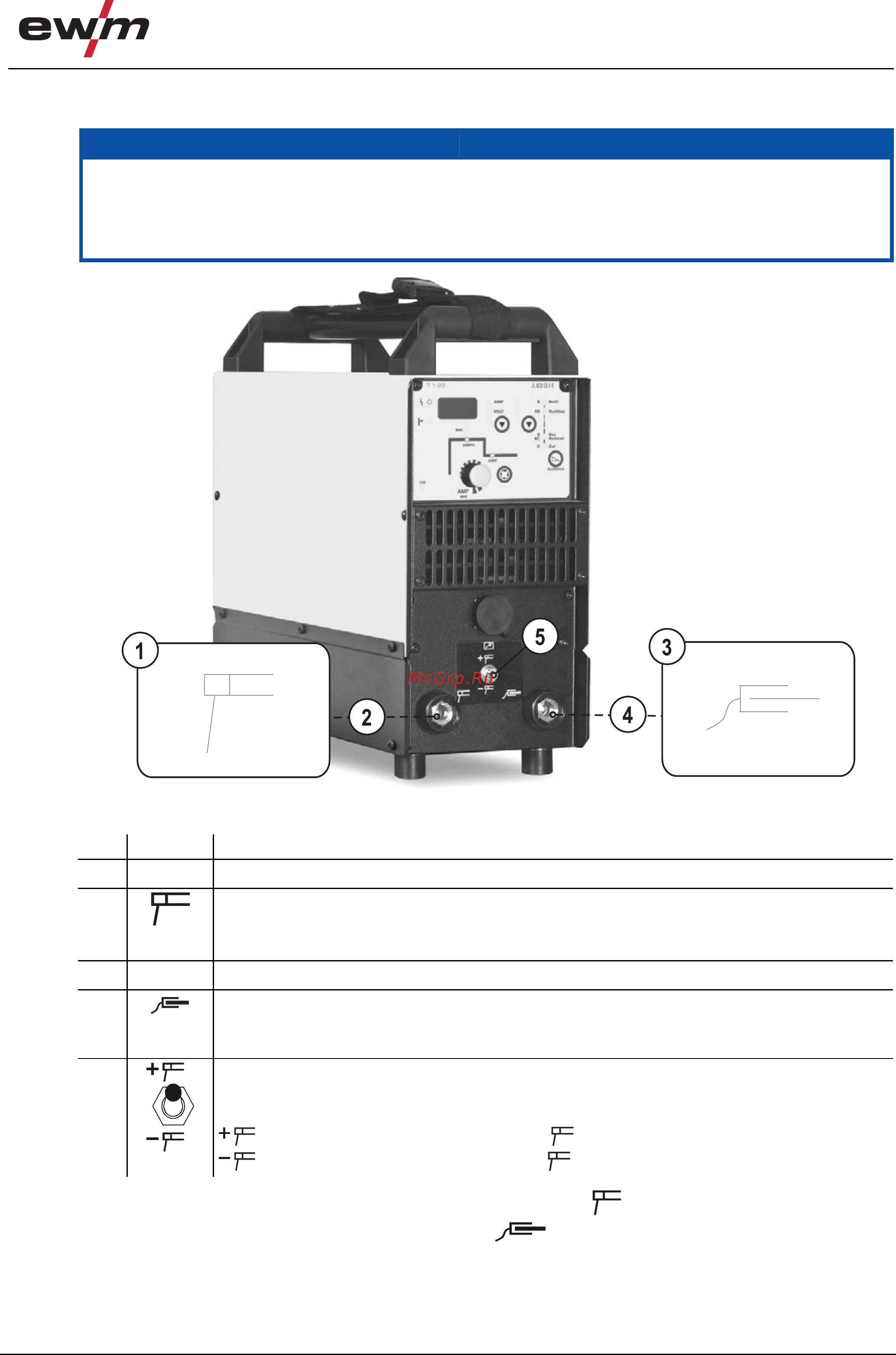

Рисунок 5-4
Поз. Символ Описание 0
1
Электрододержатель
2
Клемма подключения, электрододержатель
Полярность тока сварки („+“ или „-“) определяется в соответствии с положением «Переключателя
полярности тока сварки».
3
Заготовка
4
Клемма подключения, провод «массы»
Полярность тока сварки („+“ или „-“) определяется в соответствии с положением «Переключателя
полярности тока сварки».
5
Переключатель полюсов
С помощью переключателя осуществляется переключение полярности тока сварки (+ или -) на
клеммах подключения электрододержателя и массы.
= Полярность тока сварки „+“ на клемме .
= Полярность тока сварки „-“ на клемме .
• Вставить штекер кабеля электрододержателя в гнездо сварочного тока „ “ и закрепить поворотом вправо.
• Вставить штекер кабеля массы в гнездо сварочного тока „
“ и закрепить поворотом вправо.
