RU
1 2 3

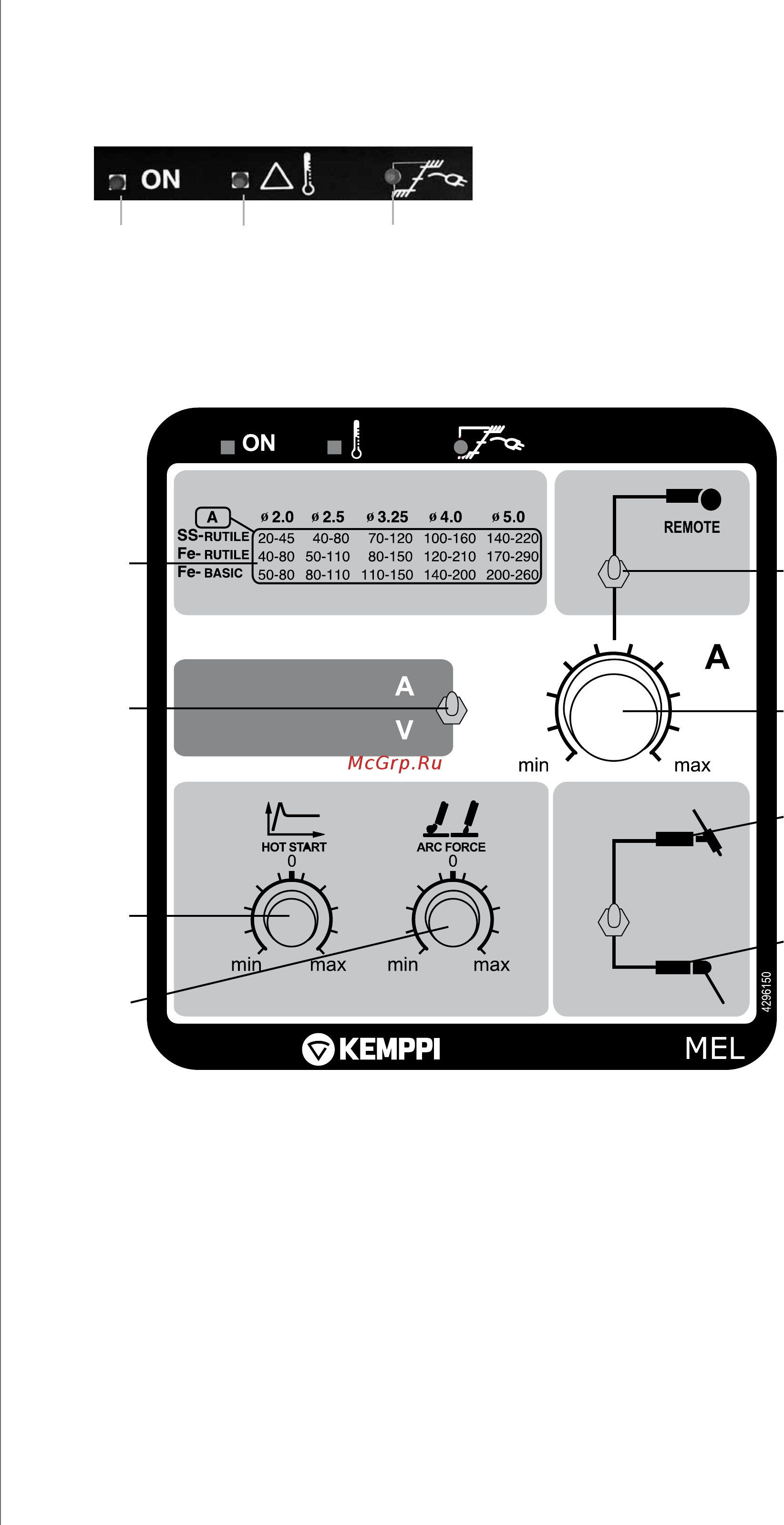

1. Сигнальная лампа главного выключателя
2. Сигнальная лампа перегрева источника тока
3. Сигнальная лампа неправильного сетевого напряжения (повышенного или
пониженного)
MEL
1.
2.
3.
4.
5.
6.
7.
8.
1. Переключатель местного/дистанционного управления
2. Потенциометр сварочного тока
3. Сварка TIG с контактным возбуждением
4. Сварка штучными электродами
5. Регулировка динамики дуги, ”Arc Force”
6. Регулировка импульса возбуждения дуги, ”Hot Start”
7. Переключатель дисплея: Ток / напряжение
8. Справочная таблица величин сварочного тока
Master, MasterTig, MasterCool 10
