Oasis CR 25/4 [5/16] Установка

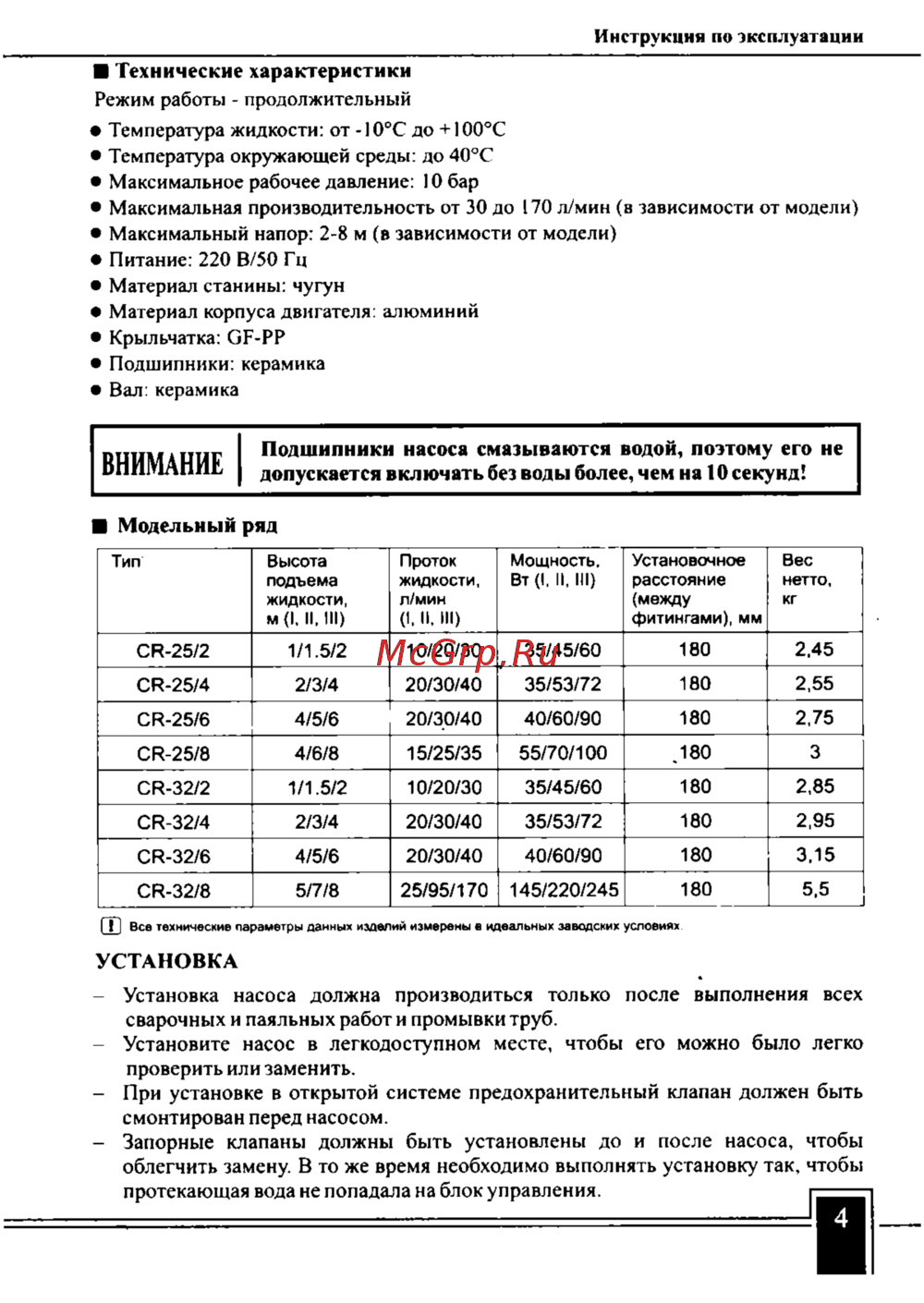

![Oasis CR 32/8 [5/16] Установка](/views2/1304075/page5/bg5.png)
Инструкция по эксплуатации
• Технические характеристики
Режим работы - продолжительный
• Температура жидкости: от -10°С до +100°С
• Температура окружающей среды: до 40°С
• Максимальное рабочее давление: 10 бар
• Максимальная производительность от 30 до 170 л/мин (в зависимости от модели)
• Максимальный напор: 2-8 м (в зависимости от модели)
• Питание: 220 В/50 Гц
• Материал станины: чугун
• Материал корпуса двигателя: алюминий
• Крыльчатка: GF-PP
• Подшипники: керамика
• Вал: керамика
Подшипники насоса смазываются водой, поэтому его не
допускается включать без воды более, чем на 10 секунд!
• Модельный ряд
Тип Высота
подъема
жидкости,
м (1, II,
III)
Проток
жидкости,
л/мин
(I, II,
III)
Мощность,
Вт (I.
II.
Ill)
Установочное
расстояние
(между
фитингами), мм
Вес
нетто,
кг
CR-25/2 1/1.5/2
10/20/30
35/45/60
180 2,45
CR-25/4
2/3/4 20/30/40
35/53/72
180 2,55
CR-25/6
4/5/6
20/30/40
40/60/90
180 2,75
CR-25/8
4/6/8
15/25/35
55/70/100
J80
3
CR-32/2
1/1.5/2 10/20/30
35/45/60
180 2,85
CR-32/4
2/3/4
20/30/40
35/53/72
180
2,95
CR-32/6
4/5/6
20/30/40
40/60/90
180 3,15
CR-32/8
5/7/8
25/95/170
145/220/245
180 5,5
[~П Все технические параметры данных изделий измерены в идеальных заводских условиях.
УСТАНОВКА
- Установка насоса должна производиться только после выполнения всех
сварочных и паяльных работ
и
промывки труб.
- Установите насос в легкодоступном месте, чтобы его можно было легко
проверить или заменить.
- При установке в открытой системе предохранительный клапан должен быть
смонтирован перед насосом.
- Запорные клапаны должны быть установлены до и после насоса, чтобы
облегчить замену. В то же время необходимо выполнять установку так, чтобы
протекающая вода не попадала на блок управления.
Содержание
- Содержание 2
- Максимальная высота подъема м 3
- Присоединительный размер мм 3
- Серия 3
- Внимание 4
- Запорные клапаны должны быть установлены до и после насоса чтобы облегчить замену в то же время необходимо выполнять установку так чтобы протекающая вода не попадала на блок управления 5
- М 1 ii 5
- Модельный ряд 5
- Подшипники насоса смазываются водой поэтому его не допускается включать без воды более чем на 10 секунд 5
- При установке в открытой системе предохранительный клапан должен быть смонтирован перед насосом 5
- Промывки труб 5
- Технические характеристики режим работы продолжительный температура жидкости от 10 с до 100 с температура окружающей среды до 40 с максимальное рабочее давление 10 бар максимальная производительность от 30 до 170 л мин в зависимости от модели максимальный напор 2 8 м в зависимости от модели питание 220 в 50 гц материал станины чугун материал корпуса двигателя алюминий крыльчатка gf pp подшипники керамика вал керамика 5
- Установите насос в легкодоступном месте чтобы его можно было легко проверить или заменить 5
- Установка 5
- Установка насоса должна производиться только после выполнения всех сварочных и паяльных рабо 5
- Неисправности и методы их устранения 9
- Рабочее поле для насосов cr 25 2 и cr 32 2 9
- Рабочее поле для насосов cr 25 4 и cr 32 4 9
- Рабочее поле для насоса cr 25 8 10
- Рабочее поле для насосов cr 25 6 и cr 32 6 10
- Q л мин 11
- Рабочее поле для насоса cr 32 8 11
- Размеры насосов 11
- Тип g а b с d е f тип 11
