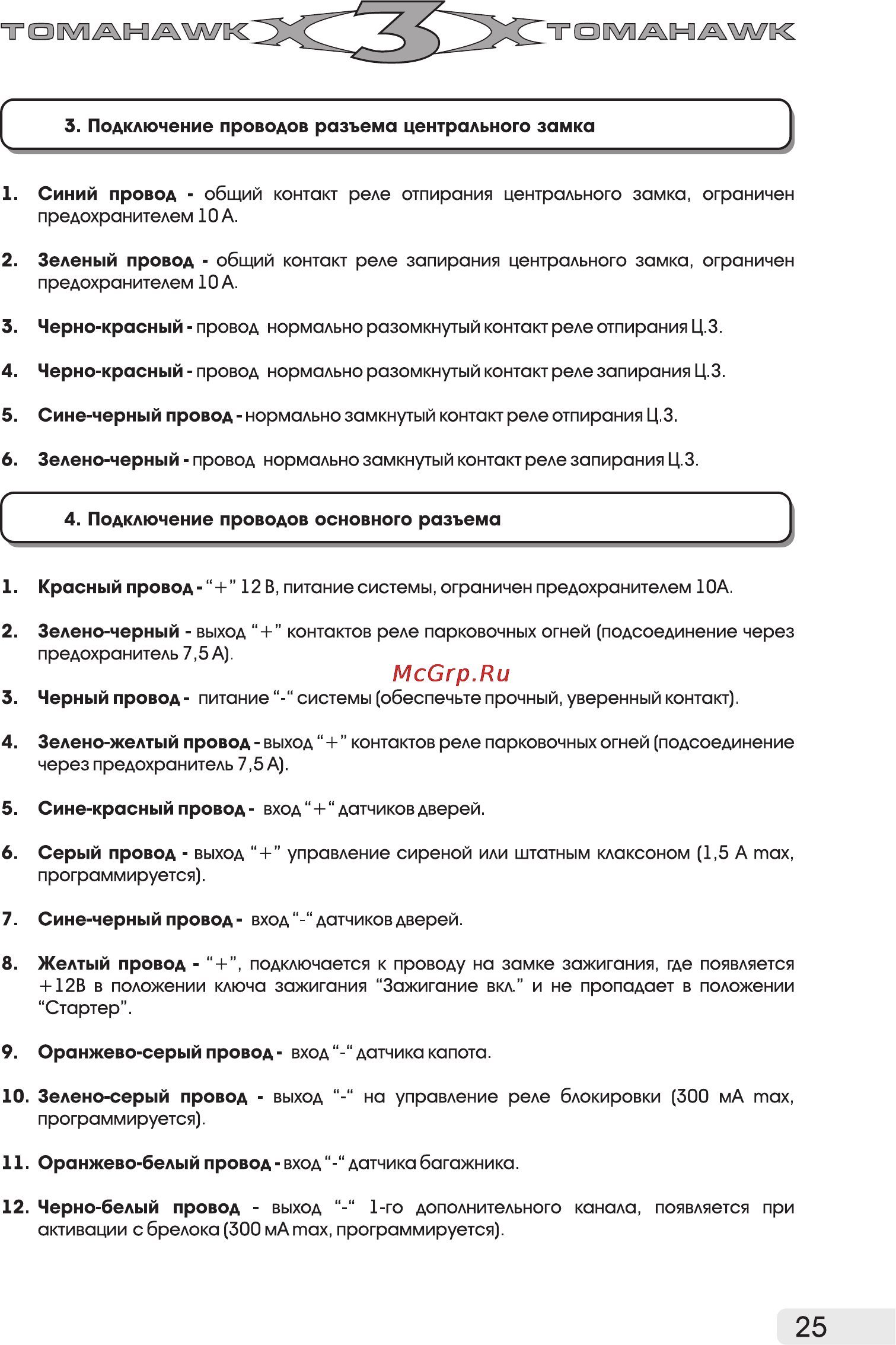

3 Подключение проводов разъема центрального замка ч______________________________________________________________________________ 1 Синий провод общий контакт реле отпирания центрального замка ограничен предохранителем 10 А 2 Зеленый провод общий контакт реле запирания центрального замка ограничен предохранителем 10 А 3 Черно красный провод нормально разомкнутый контакт реле отпирания Ц З 4 Черно красный провод нормально разомкнутый контакт реле запирания Ц З 5 Сине черный провод нормально замкнутый контакт реле отпирания Ц З 6 Зелено черный провод нормально замкнутый контакт реле запирания Ц З X 4 Подключение проводов основного разъема 1 Красный провод 12 В питание системы ограничен предохранителем 10А 2 Зелено черный выход контактов реле парковочных огней подсоединение через предохранитель 7 5 А 3 Черный провод питаниесистемы обеспечьте прочный уверенный контакт 4 Зелено желтый провод выход контактов реле парковочных огней подсоединение через предохранитель 7 5А 5 Сине красный провод вход датчиков дверей 6 Серый провод выход управление сиреной или штатным клаксоном 1 5 A max программируется 7 Сине черный провод вход датчиков дверей 8 Желтый провод подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Зажигание вкл и не пропадает в положении Стартер 9 Оранжево серый провод вход датчика капота 10 Зелено серый провод выход на управление реле блокировки 300 мА max программируется 11 Оранжево белый провод вход датчика багажника 12 Черно белый провод выход 1 го дополнительного активации с брелока 300 мА max программируется канала появляется при 25
