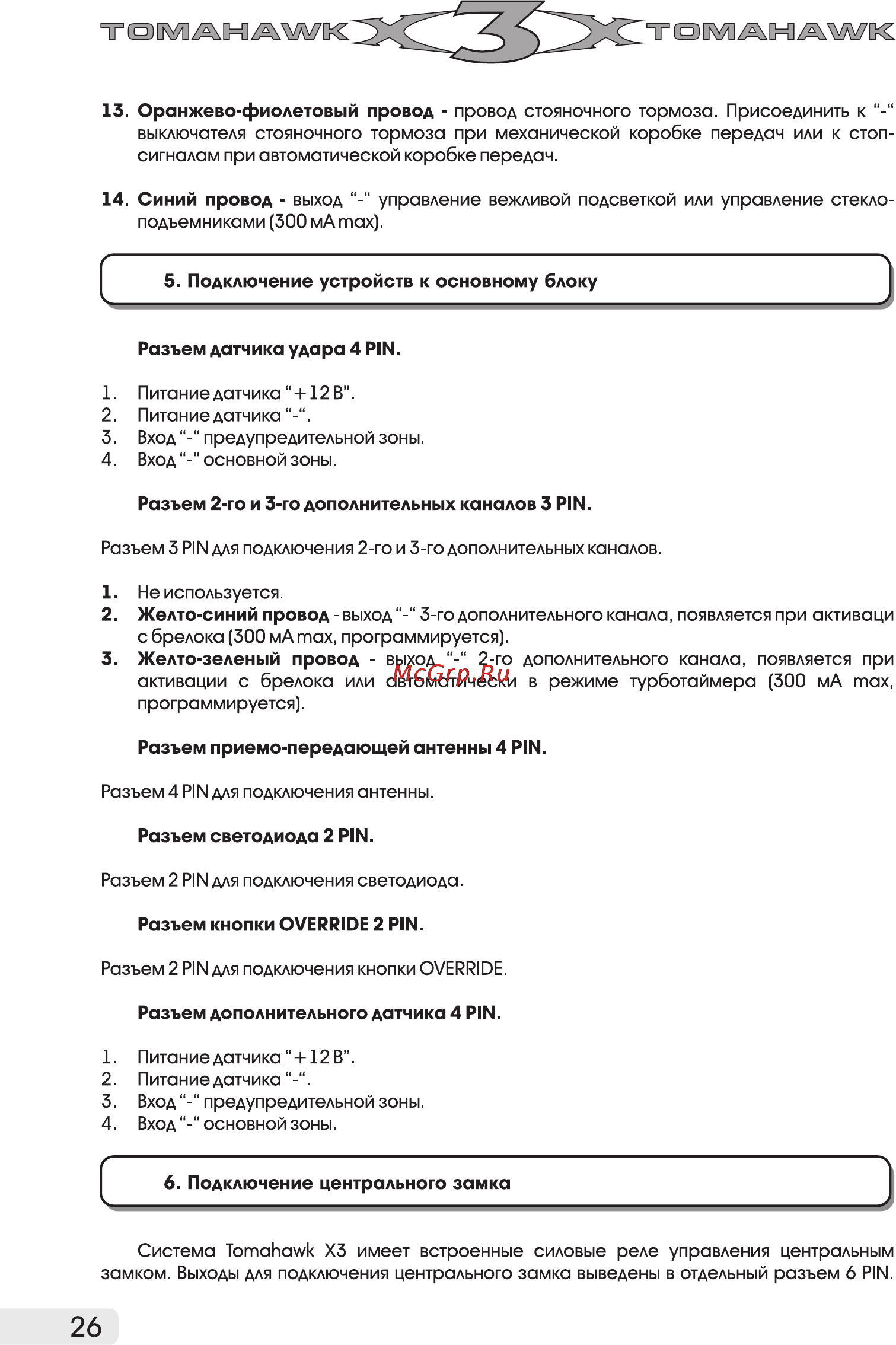

13 Оранжево фиолетовый провод провод стояночного тормоза Присоединить к выключателя стояночного тормоза при механической коробке передач или к стопсигналам при автоматической коробке передач 14 Синий провод выход управление вежливой подсветкой или управление стекло подъемниками 300 мА max 5 Подключение устройств к основному блоку Разъем датчика удара 4 PIN 1 Питание датчика 12 В 2 Питание датчика 3 Вход предупредительной зоны 4 Вход основной зоны Разъем 2 го и 3 го дополнительных каналов 3 PIN Разъем 3 PIN для подключения 2 го и 3 го дополнительных каналов 1 Не используется 2 Желто синий провод выход 3 го дополнительного канала появляется при активаци с брелока 300 мА max программируется 3 Желто зеленый провод выход 2 го дополнительного канала появляется при активации с брелока или автоматически в режиме турботаймера 300 мА max программируется Разъем приемо передающей антенны 4 PIN Разъем 4 PIN для подключения антенны Разъем светодиода 2 PIN Разъем 2 PIN для подключения светодиода Разъем кнопки OVERRIDE 2 PIN Разъем 2 PIN для подключения кнопки OVERRIDE Разъем дополнительного датчика 4 PIN 1 Питание датчика 12 В 2 Питание датчика 3 Вход предупредительной зоны 4 Вход основной зоны 6 Подключение центрального замка Система Tomahawk ХЗ имеет встроенные силовые реле управления центральным замком Выходы для подключения центрального замка выведены в отдельный разъем 6 PIN 26
