Описание аппарата — быстрый обзор
Устройство управления – элементы управления
22
099-005224-EW508
08.11.2011

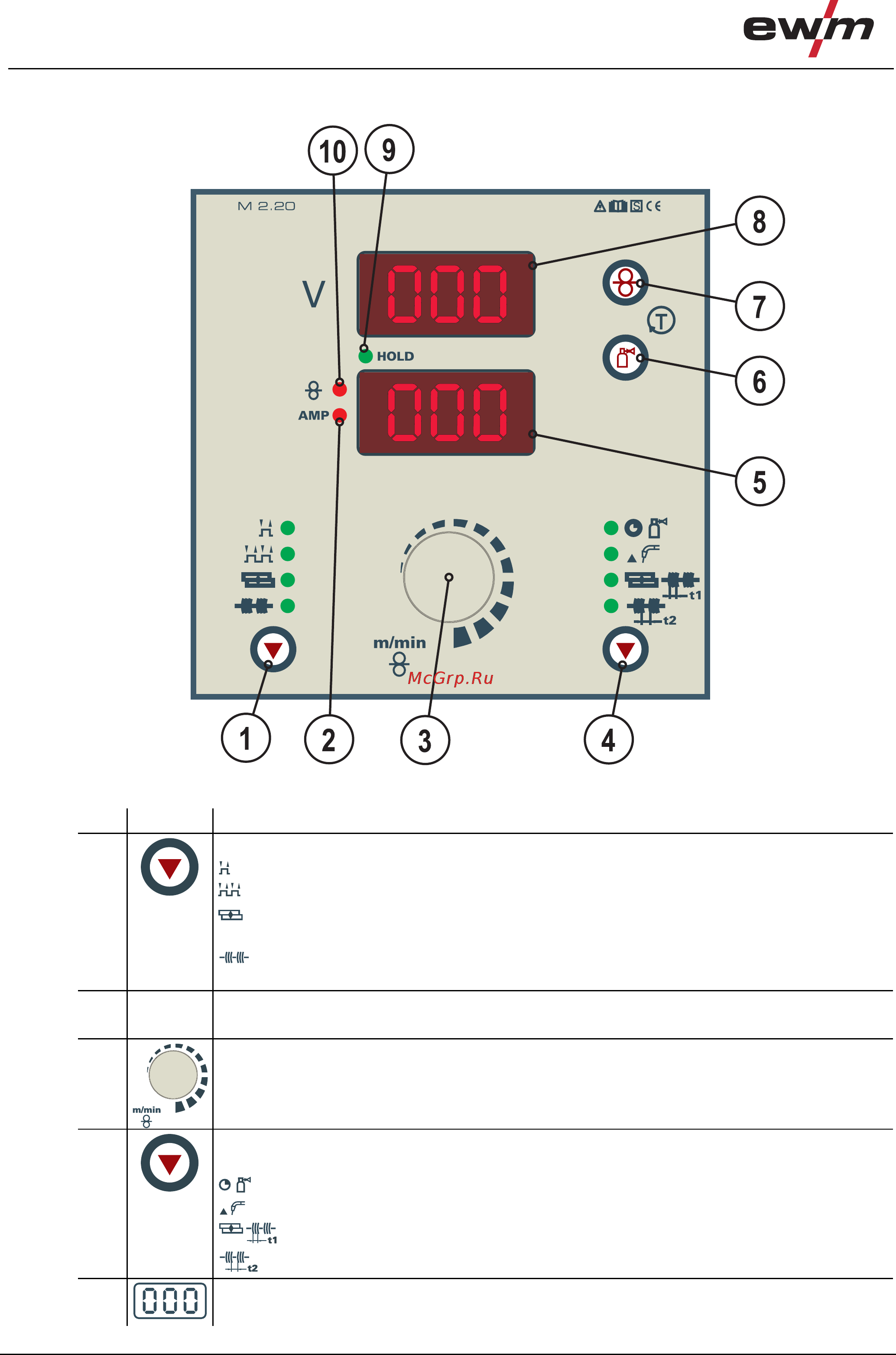

4.3.2 Управление сварочным аппаратом M2.20
Рисунок 4-5
Поз. Символ Описание 0
1
Кнопка, Режим работы
2-тактный
4-тактный
Точечная сварка МИГ, выбор параметров (t1 = время точки) производится кнопкой
„Динамические параметры“, настройка – на „ручке настройки“.
Интервал, выбор параметров (t1 = длительность импульса, t2 = пауза импульса)
производится кнопкой „Динамические параметры“, настройка – на „ручке настройки“.
2 AMP
Сигнальная лампочка тока
Горит, когда отображается сила тока.
3
Ручка настройки, Скорость подачи проволоки / параметры сварки
Бесступенчатая настройка скорости подачи проволоки и сварочного тока, а также регулировка
динамических параметров, таких как последующая продувка газом, дожигание электрода и т.д.
4
Кнопка «Динамические параметры»
Настройка параметров осуществляется ручкой настройки
Время последующей продувки газом „GnS“(от 0,0 до 10,0 с)
Дожигание электрода „drb“ (от -50% до +50%)
Время точки/ Время импульса „t1“ (от 0,1 до 5,0 с)
Пауза импульса „t2“ (от 0,1 до 2,0 с)
5
Нижний дисплей
Отображение скорости подачи проволоки, сварочного тока и динамичных параметров
