Руководство по эксплуатации
Руководство по эксплуатации
7 8
кратковременном нажатии кнопки на горелке начинается сварочный процесс, при по-
вторном кратковременном нажатии – заканчивается.
8. КЛАВИША РУЧНОЙ НАСТРОЙКИ РАСХОДА ЗАЩИТНОГО ГАЗА.
9. ЕВРОРАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ СВАРОЧНОЙ ГОРЕЛКИ.
11. СИЛОВАЯ КЛЕММА "+".
12. СИЛОВАЯ КЛЕММА "–".
13. СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ (расположен на задней панели аппарата).
Включение / Выключение сварочного аппарата
14. РАЗЪЕМ ПОДКЛЮЧЕНИЯ ПОДОГРЕВАТЕЛЯ ГАЗА (AC / 36 В).
15. РАЗЪЕМ ПОДКЛЮЧЕНИЯ ЗАЩИТНОГО ГАЗА.
16. ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (3A).
17. СЕТЕВОЙ КАБЕЛЬ
18. КНОПКА ЗАПРАВКИ ПРОВОЛОКИ БЕЗ ПОДАЧИ ЗАЩИТНОГО ГАЗА (расположена
внутри аппарата над механизмом подачи проволоки)
Для подключения оборудования требуется 3-х фазная сеть 380 В частотой 50–60 Гц, защит-
ный автомат должен быть не меньше 63 А.
ВНИМАНИЕ!
Оборудование находится под напряжением! Без заземления не включать! Подключение
оборудования должен проводить квалифицированный специалист.
Для нормальной эксплуатации аппарата сетевой удлинитель не нужен. Если есть необхо-
димость в сетевом удлинителе, то нужно правильно подбирать сечение кабеля. Чем длиннее
кабель, тем толще сечение.
ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ
СЕТЕВОЙ УДЛИНИТЕЛЬ
ПОДКЛЮЧЕНИЕ ЗАЩИТНОГО ГАЗА
• ПОДКЛЮЧЕНИЕ БАЛЛОНА К АППАРАТУ
Баллоны с газом находятся под давлением, любое неаккуратное обращение с баллоном мо-
жет привести к взрыву. При проведении сварочных работ придерживайтесь следующих правил:
- не проводите сварочные работы рядом с баллонами.
- всегда устанавливайте баллоны в горизонтальном положении на ровной поверхности или
размещайте баллоны на специальной тележке, исключив возможность падения баллонов.
- используйте сертифицированные редуктор и шланги.
Прикрепите один конец газового шланга к газовому редуктору, установленному на баллоне,
а другой конец к штуцеру, который находится на задней панели аппарата. Надежно зафиксируй-
те соединения хомутами.

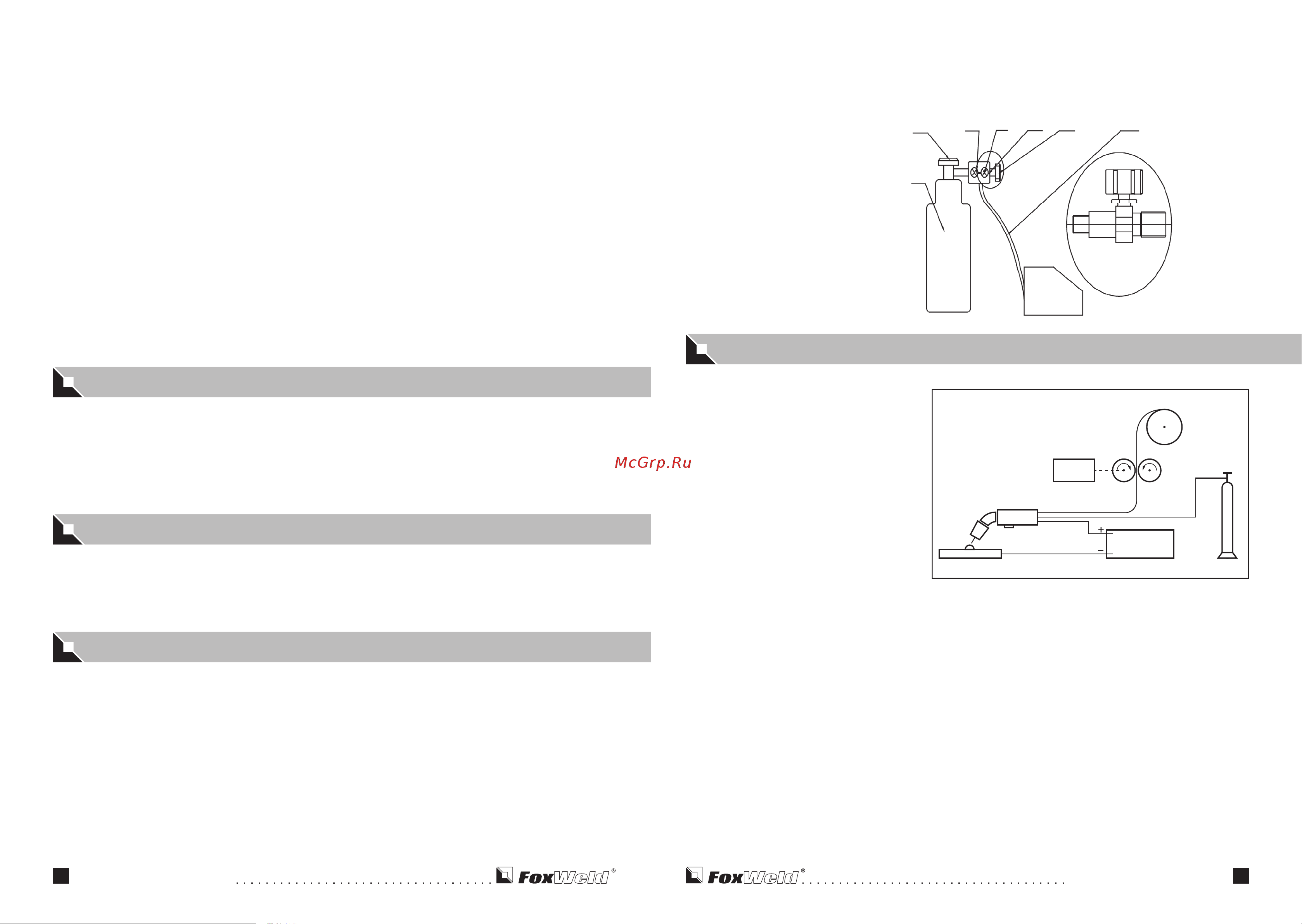

См. иллюстрацию ниже.
1. Вентиль баллона
2. Манометр входной
3. Манометр выходной
4. Редуктор
5. Регулятор редуктора
6. Шланг
7. Баллон
1 2 3 4 5 6
7
инвертор
редуктор
РЕЖИМ ПОЛУАВТОМАТИЧЕСКОЙ СВАРКИ MIG / MAG
Система для полуавтоматической
сварки состоит из источника постоянно-
го тока, устройства подачи проволоки,
катушки, горелки и газового баллона.
Ток подается на дугу по сварочной
проволоке (проволока подключается
к положительному полюсу), которая,
расплавляясь, переносится на сварива-
емый металл. Непрерывная подача про-
волоки необходима, поскольку матери-
ал проволоки постоянно расходуется в
процессе сварки.
деталь
источнк питания
горелка
устройство подачи
проволоки
катушка
газ
СВАРКА (MIG/MAG) СПЛОШНОЙ ПРОВОЛОКОЙ:
закрепите клемму заземления на свариваемой детали, соединитель на другом конце
кабеля подключите к разъему на передней панели (клемма «-»).
проверьте маркировку подающего ролика в соответствии с диаметром используемой
проволоки.
вставьте катушку с проволокой в гнездо.
заправьте проволоку в горелку, откинув прижим ролика и введя проволоку в канал через
канавку в ролике.
закройте прижим ролика, слегка подтянув зажимной винт.
убедитесь в соответствии диаметра отверстия наконечника горелки и диаметра проволоки.
перед протяжкой проволоки необходимо снять наконечник с горелки.
включите аппарат и прогоните проволоку до выхода, нажав кнопку заправки проволоки.
установите наконечник и газовое сопло на горелку.
подключите шланг от газового редуктора к штуцеру на задней панели аппарата.
откройте вентиль на баллоне с защитным газом, нажмите на кнопку горелки и
отрегулируйте подачу газа редуктором.
установите требуемый режим сварки при помощи регуляторов тока и напряжения.
