9
Русский
Введение

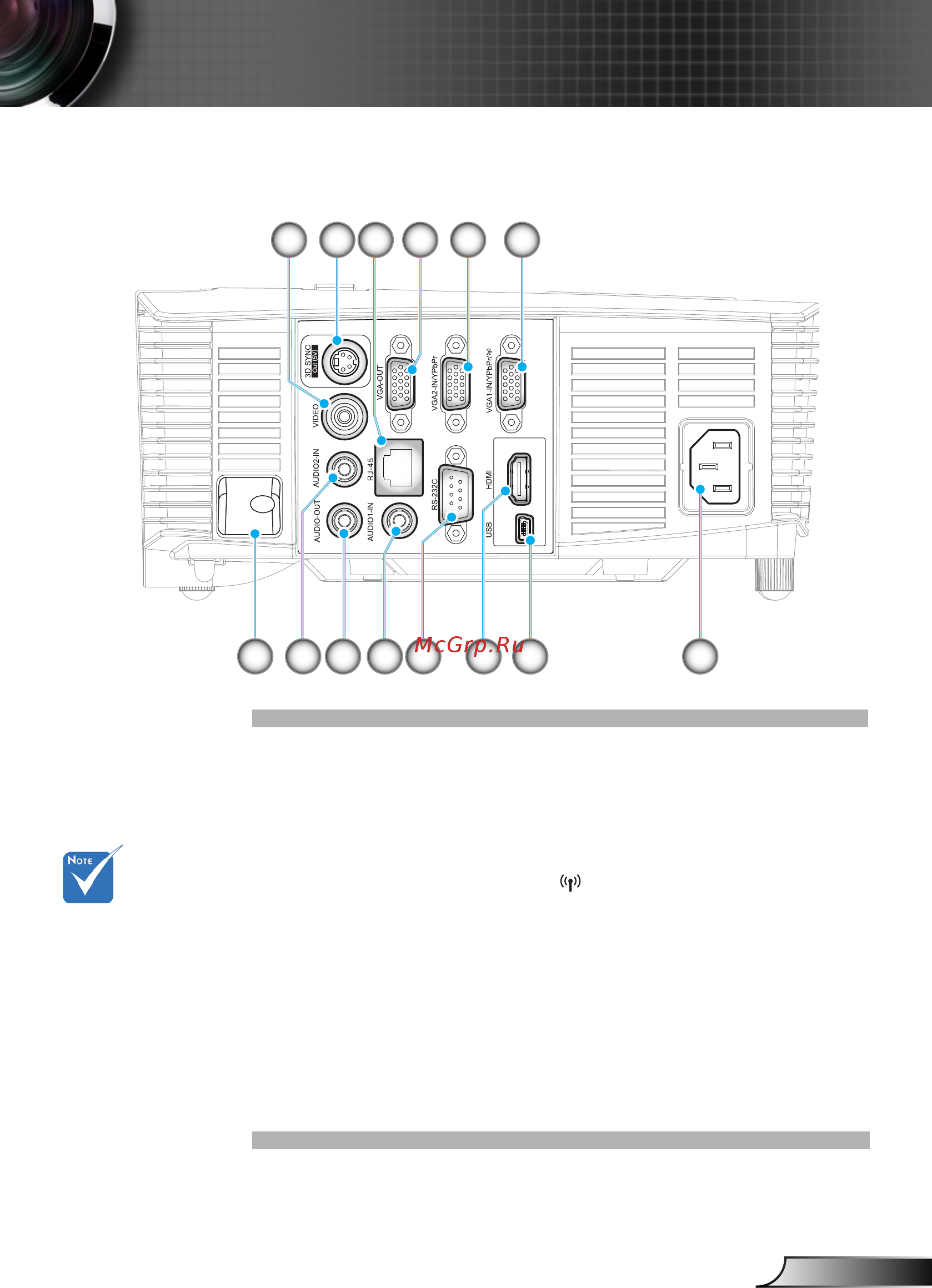

Входные/выходные соединения
15
6
11
15
10
15
6
11
15
10
Видеоразъем1.
Выходной разъем 3D-синхронизации (5 В)2.
Разъем RJ-453.
Выходной разъем VGA4.
Разъем VGA2 In / YPbPr5.
Разъем VGA1 In / YPbPr / 6.
Сетевая розетка7.
Разъем USB-B mini (для обновления встроенного ПО)8.
Разъем HDMI9.
Разъем RS-232C10.
Входной разъем Audio111.
Аудиовыход12.
Входной разъем Audio213.
Решетка безопасности14.
Для удаленного
управления
мышью
требуется
специальный
пульт ДУ.
8 791011121314
5 62 41 3
