Шаг 4: Настройка размера проецируемого изображения

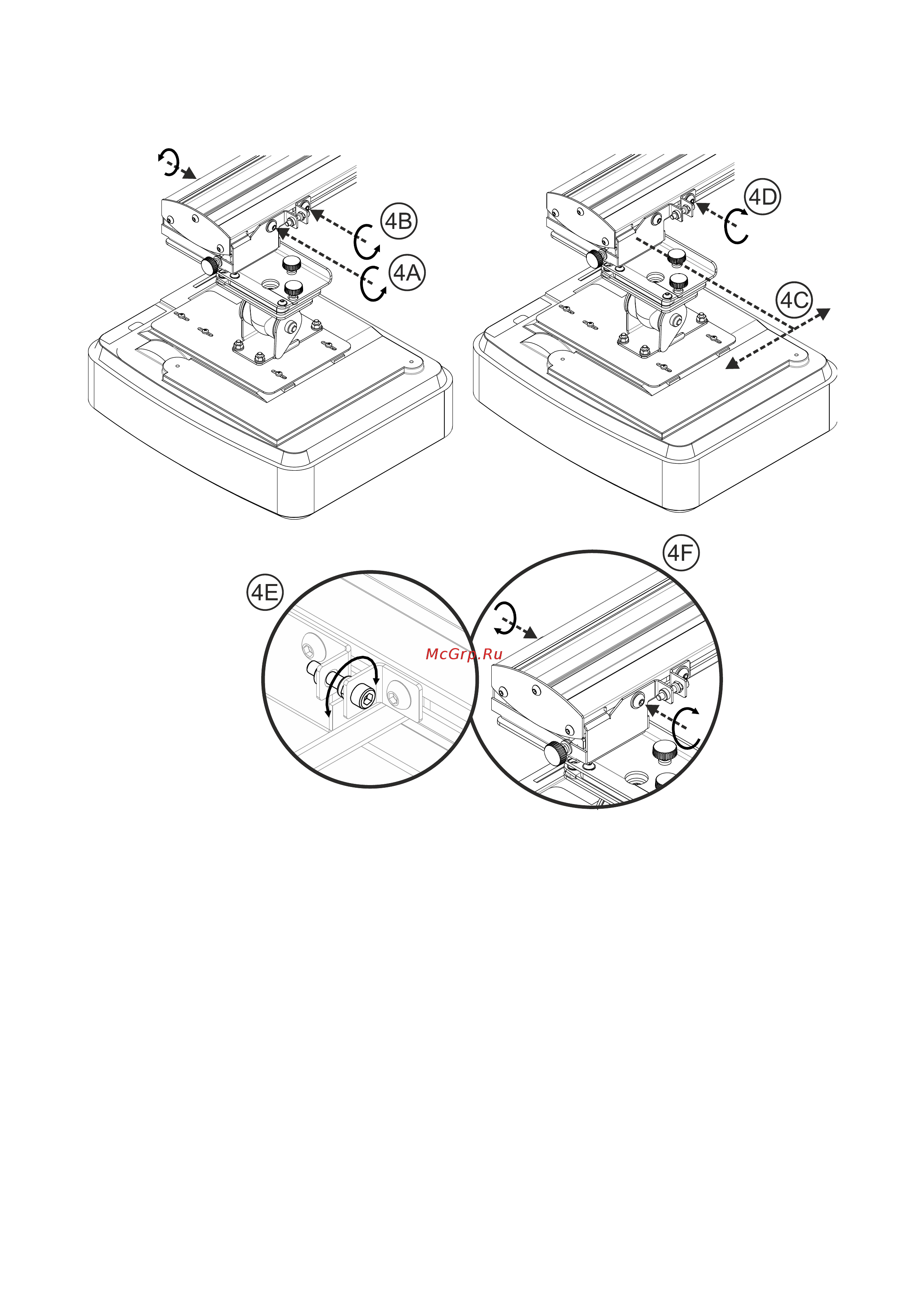

 Ослабьте два винта на коробке проектора – рис. 4A.

 Ослабьте болт на устройстве точной регулировки длины – рис. 4B.

 Сдвигайте вместе коробку и устройство до получения правильного размера экрана –

рис. 4C.

 Затяните крепежный болт на устройстве точной регулировки – рис. 4D.

 Точно подрегулируйте расстояние от проектора до экрана с помощью болта – рис. 4E.

 Чтобы уменьшить размер проецируемого изображения, закрутите болт по часовой

стрелке одним из торцовых ключей, поставляемых в комплекте для перемещения

проектора ближе к экрану.

 Чтобы увеличить размер проецируемого изображения, ослабьте болт, вращая его

против часовой стрелки, одним из торцовых ключей, поставляемых в комплекте для

перемещения проектора дальше от экрана.

 Теперь точная регулировка завершена. Затяните два крепежных винта на коробке –

рис. 4F.
