11
Русский
Установка

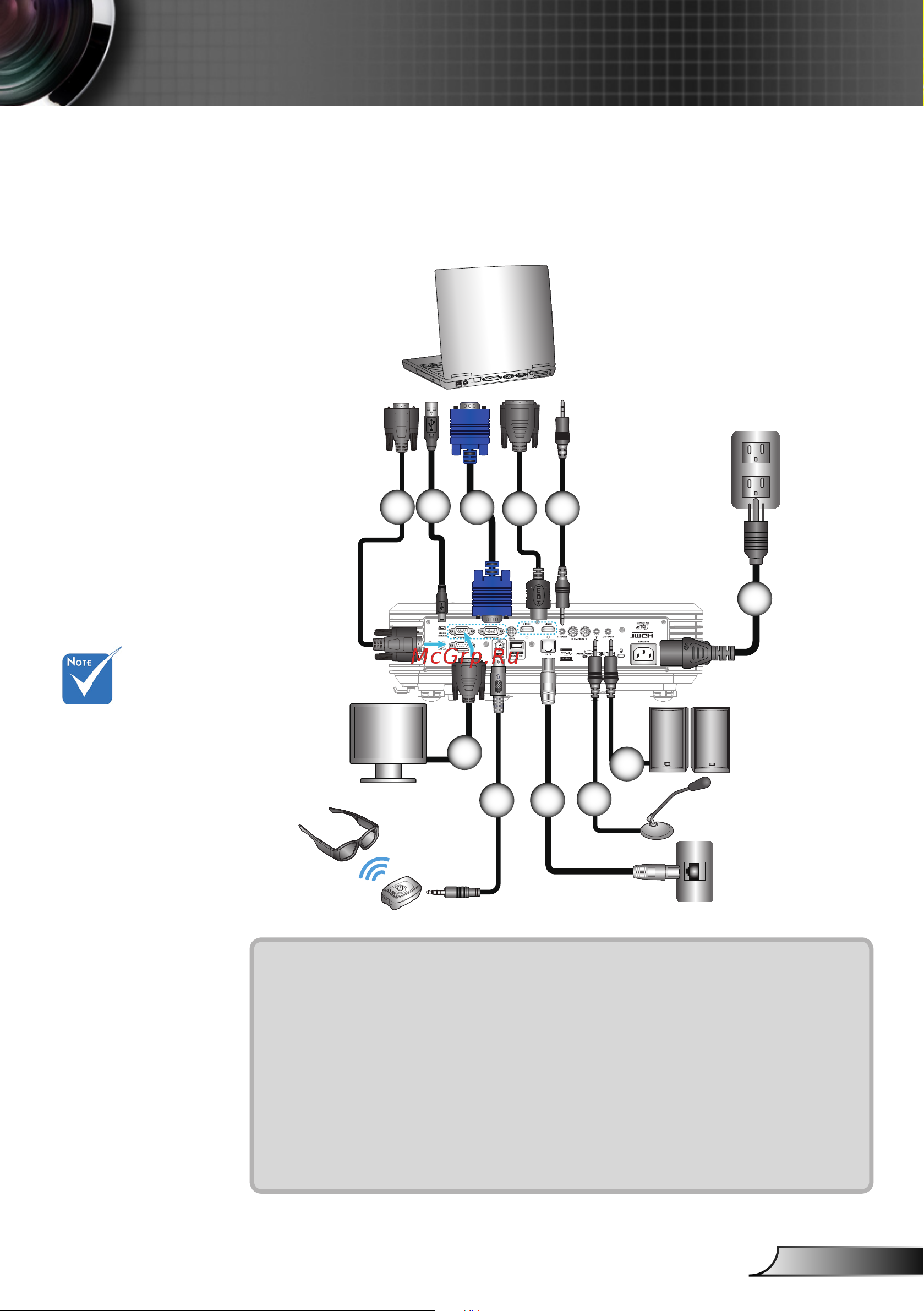

Подключение к компьютеру/ноутбуку
Подключение к проектору
Из-за различий в
приложениях для
каждой страны,
в некоторых
регионах могут
потребоваться
другие
принадлежности.
(*) Дополнительная
принадлежность
1...........................................................................................Кабель RS-232C
2............ Кабель USB для дистанционного управления с помощью мыши
3.......................................................Входной разъем VGA1 / кабель YPbPr
4............................................................................................... *Кабель HDMI
5...............................................................................Входной кабель Audio 2
6............................................................................................... Шнур питания
7....................................................................................Кабель аудиовыхода
8..............................................................Входной аудиокабель (микрофон)
9................................................................................................ Кабель RJ-45
10............................................................................*Кабель передатчика 3D
11 ................................ Кабель выхода сигнала VGA/ входа сигнала VGA2
E62405SP
R
MOLEX
5
1
2
Звуковой выход
3D-очки
3
4
6
7
8
9
10
Микрофонный вход
11
