9
Русский
Введение

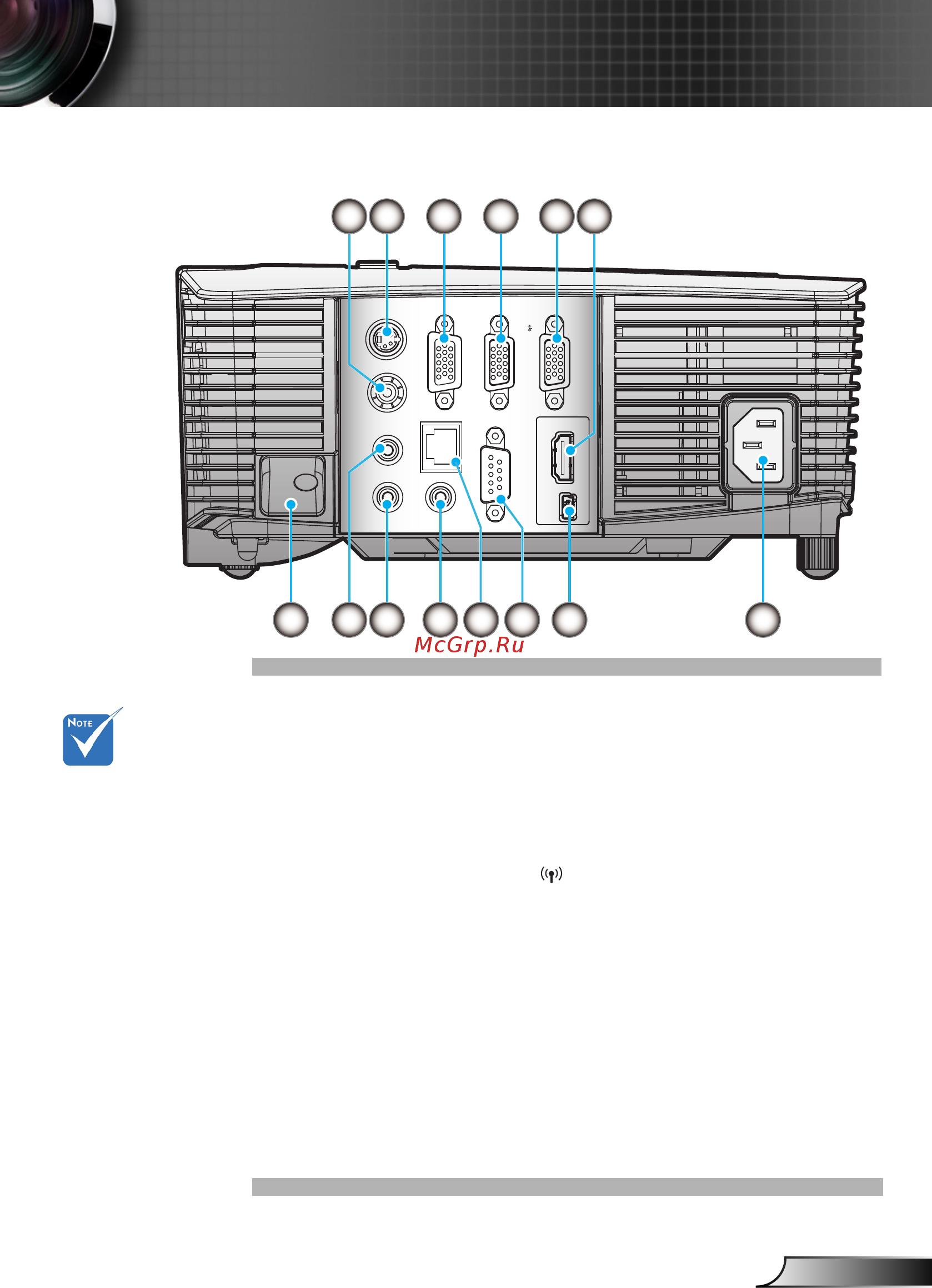

Входные/выходные соединения
Входной разъем комбинированного видеосигнала1.
Входной разъем стандарта S-Video2.
Разъем выхода сигнала VGA (для сквозного 3.
подключения монитора)
Разъем VGA2-IN/YPbPr 4.
(Аналоговый сигнал ПК/Вход компонентного видео/
HDTV/YPbPr)
Разъем VGA1-IN/YPbPr/5. (Аналоговый сигнал ПК/
Компонентный видеовход/HDTV/YPbPr/Радиосигнал
функционир. через VGA-адаптер)
Разъем HDMI6.
Гнездо замка безопасности7.
Входной разъем Аудио2 (3,5 мм мини-джек)8.
Выходной звуковой разъем (3,5 мм мини-джек)9.
Входной разъем Аудио1 (3,5 мм мини-джек)10.
Разъем RS-232 (9 конт.)11.
Для мыши ДУ и обслуживания по USB12.
Питание13.
RJ4514.
Сквозное
соединение
мониторов
поддерживается
только для
VGA2-IN/YPbPr.
Интерфейс
зависит от
характеристик
конкретной
модели.
Адаптер VGA
поставляется по
заказу. Уточните
подробности
в сервисном
центре Optoma.
HDMIUSB
RS-232C
AUDIO1-IN
AUDIO2-IN
VIDEO
VGA-OUT
VGA2-IN/YPbPr
S-VIDEO
AUDIO-OUT
VGA1-IN/YPbPr/
RJ-45
7 9 10 12 138
2 3 4 51 6
1114
