Описание аппарата — быстрый обзор
Picotig 200 MV
099-002058-EW508
26.11.2012
17
4.2 Picotig 200 MV
4.2.1 Вид спереди

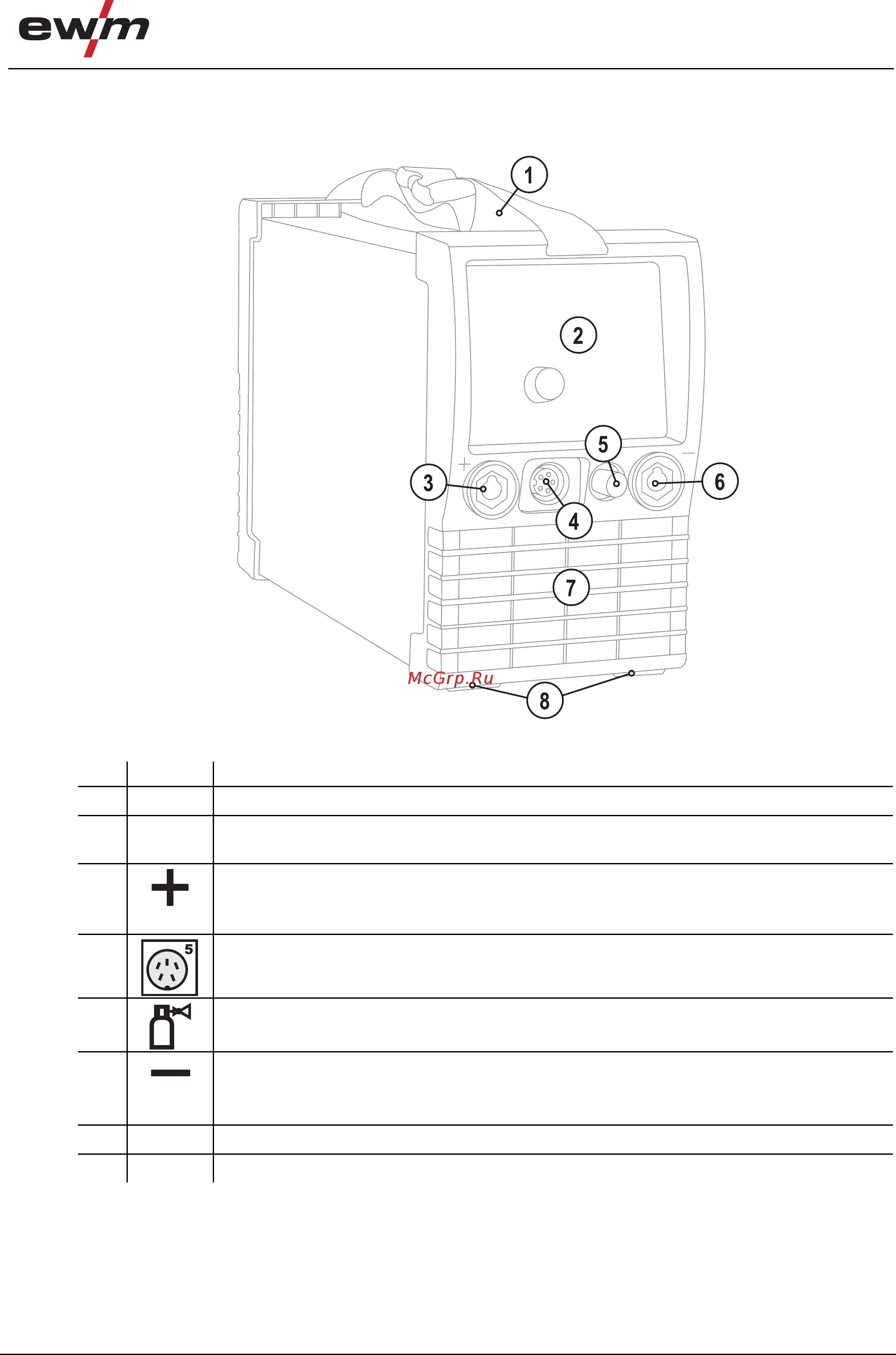

Рисунок 4-3
Поз. Символ Описание 0
1
Транспортировочный ремень
2
Управление аппаратом
см. гл. "Управление аппаратом - элементы управления"
3
Розетка, сварочный ток "+"
• ВИГ: Подключение кабеля массы
• Ручная сварка: подсоединение электрододержателя или кабеля массы
4
5-контактная розетка
Кабель управления стандартной горелки для сварки ВИГ
5
Присоединительный ниппель G¼“
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной горелки ВИГ
6
Розетка, сварочный ток «-»
• ВИГ: Подключение кабеля сварочного тока сварочной горелки ВИГ
• Ручная сварка: Подключениe кабеля массы или электрододержателя
7
Выпускное отверстие для охлаждающего воздуха
8
Ножки аппарата
