Конструкция и функционирование
Охлаждение сварочной горелки
32
099-000109-EW508
01.02.2012
5.5.3 Заправка охлаждающей жидкости
Прибор поставляется изготовителем с заправленной охлаждающей жидкостью на минимальном уровне.
УКАЗАНИЕ
После первой заправки после включения сварочного аппарата следует подождать не менее одной
минуты, чтобы пакет шлангов полностью и без пузырей заполнился охлаждающей жидкостью.
В случае частой замены горелки и при первой заправке бак охлаждающего модуля следует
должным образом наполнить.

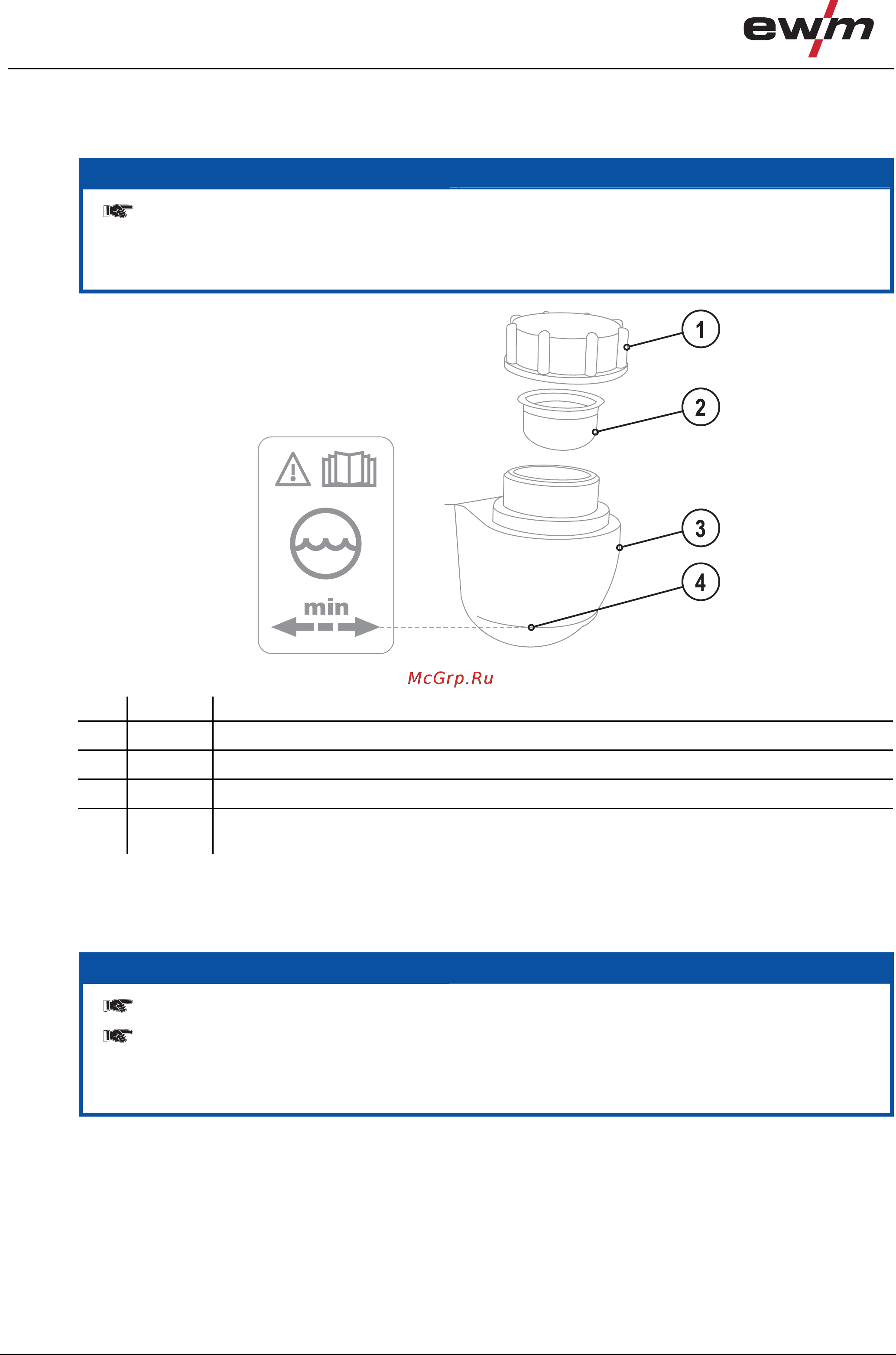

Рисунок 5-1
Поз. Символ Описание 0
1
Запорная крышка бака с охлаждающей жидкостью
2
Сетчатый фильтр охлаждающей жидкости
3
Бак с охлаждающей жидкостью
4
Маркировка „Min“
Минимальный уровень охлаждающей жидкости
• Отвинтить резьбовую крышку бака с охлаждающей жидкостью.
• Проверить загрязненность сетчатого фильтра, при необходимости очистить и вернуть в рабочее положение.
• Залить охлаждающую жидкость до сетчатого фильтра, снова навинтить резьбовую крышку.
УКАЗАНИЕ
Уровень охлаждающей жидкости не должен опускаться ниже маркировки «min»!
Если уровень жидкости охлаждения опустится ниже отметки минимального уровня в баке, может
требоваться удаление воздуха из контура жидкости охлаждения. В этом случае сварочный аппарат
отключит насос жидкости охлаждения и подаст сигнал ошибки по жидкости охлаждения, см. главу
«Устранение неполадок».
