Конструкция и функционирование
Сварка ВИГ
099-000108-EW508
08.07.2011
51
5.7.12 Варианты импульсной сварки
УКАЗАНИЕ
Сварочные аппараты оборудованы импульсным генератором.
В импульсном режиме выполняется попеременное переключение между импульсным (основным)
током и током паузы (уменьшенным током).
5.7.12.1 Импульсный режим (Термический импульсный)
При Термической импульсной сварке значения времени импульса и паузы (частота до 200 Гц), а также фронты импульса
(ts1 и ts2) вводятся на устройстве управления в секундах.

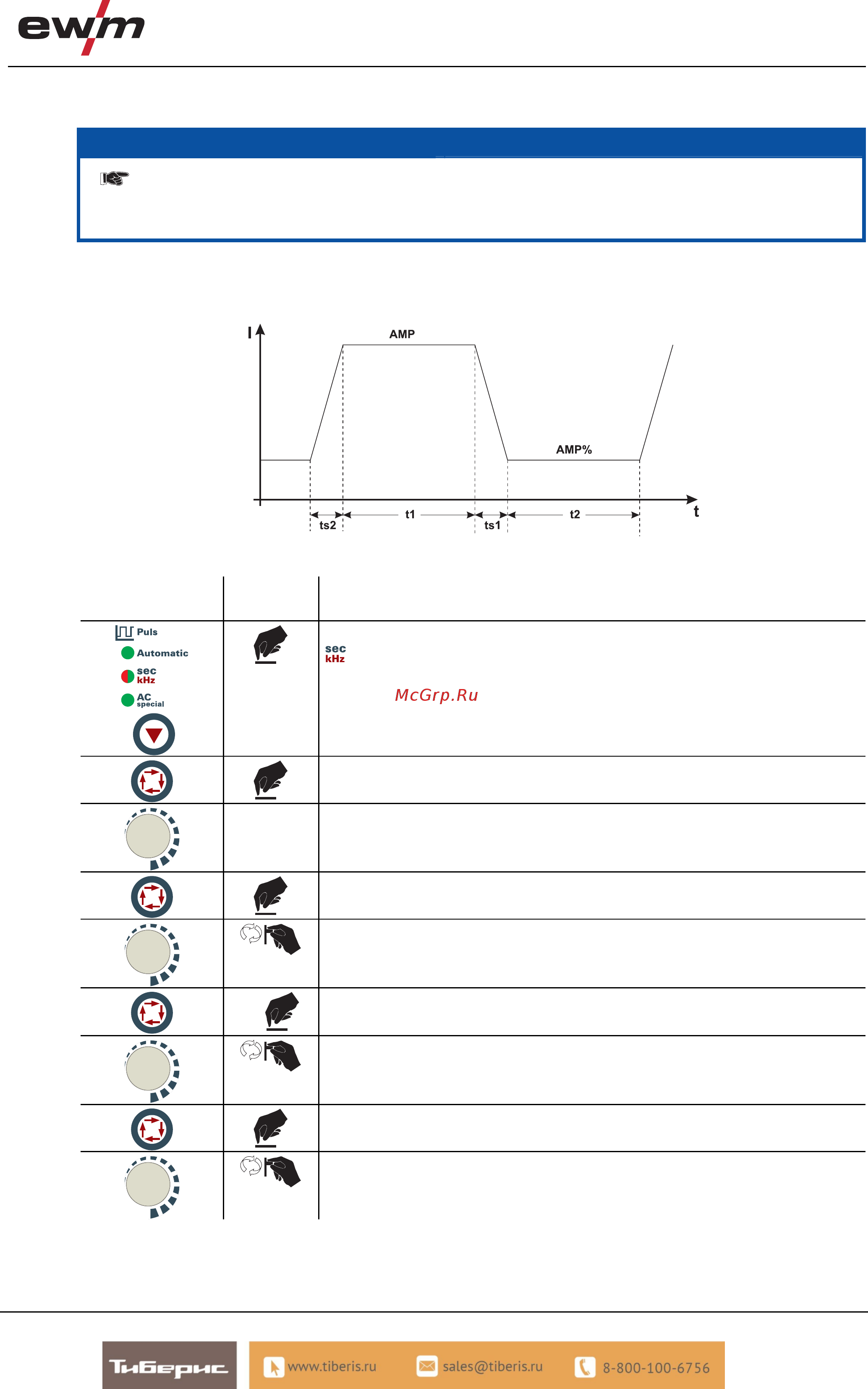

Рисунок 5-16
Элементы
управления
Действие Результат
Выбор функции Импульсная сварка ВИГ
Сигнальная лампа горит зеленым цветом
Выбор длительности импульса "t1"
Горит светодиод "Длительность импульса" (см. главу Циклограмма)
Настройка длительности импульса "t1"
Выбор длительности паузы "t2"
Горит светодиод "Длительность паузы" (см. главу Циклограмма)
Настройка времени паузы "t2"
2 с
Выбор значений времени спада тока "ts1 и ts2"
Настройка времени изменения тока "ts1"
Переход между значениями времени спада тока "ts1 и ts2"
Настройка времени изменения тока "ts2"
