Описание аппарата — быстрый обзор

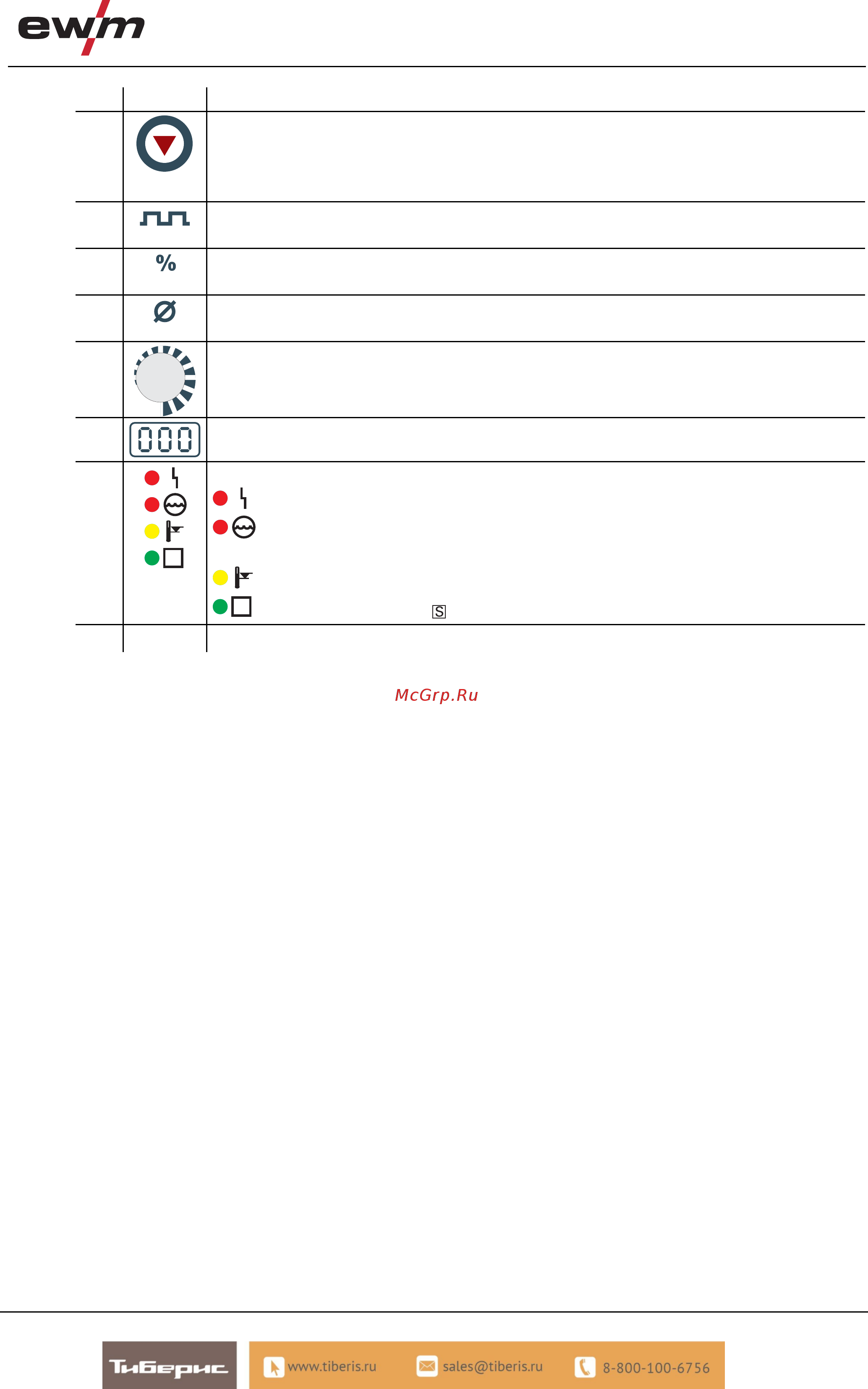

Устройство управления – элементы управления
099-000108-EW508
08.07.2011
27
Поз. Символ Описание 0
5
Кнопка Переключение индикации/Номер JOB
AMP Индикация сварочного тока
VOLT Индикация сварочного напряжения
JOB Индикация и выбор номера JOB
6
Ручка «Частота переменного тока» (ВИГ AC)
от 50 Гц до 200 Гц
7
Ручка «Баланс переменного тока» (ВИГ AC)
Макс. диапазон: от –30% до +30%
8
Ручка «Диаметр вольфрамового электрода» / «Оптимизация поджига»
Плавное изменение от 1 до 4 мм или более
9
Ручка Настройка параметров сварки
Настройка тока, времени и параметров.
10
Трёхразрядный светодиодный дисплей
Индикация сварочных параметров (см. также главу "Дисплей индикации данных сварки").
11
S
Индикация сбоев / состояния
Сигнальная лампочка Общая неисправность
Сигнальная лампочка Недостаток охлаждающей жидкости (Охлаждение сварочной
горелки)
Сигнальная лампочка Перегрев
S
Сигнальная лампочка " -знак
12
Циклограмма (см. следующий раздел)
