Конструкция и функционирование
Меню и подменю системы управления аппаратом
099-000117-EW508
26.11.2012
73

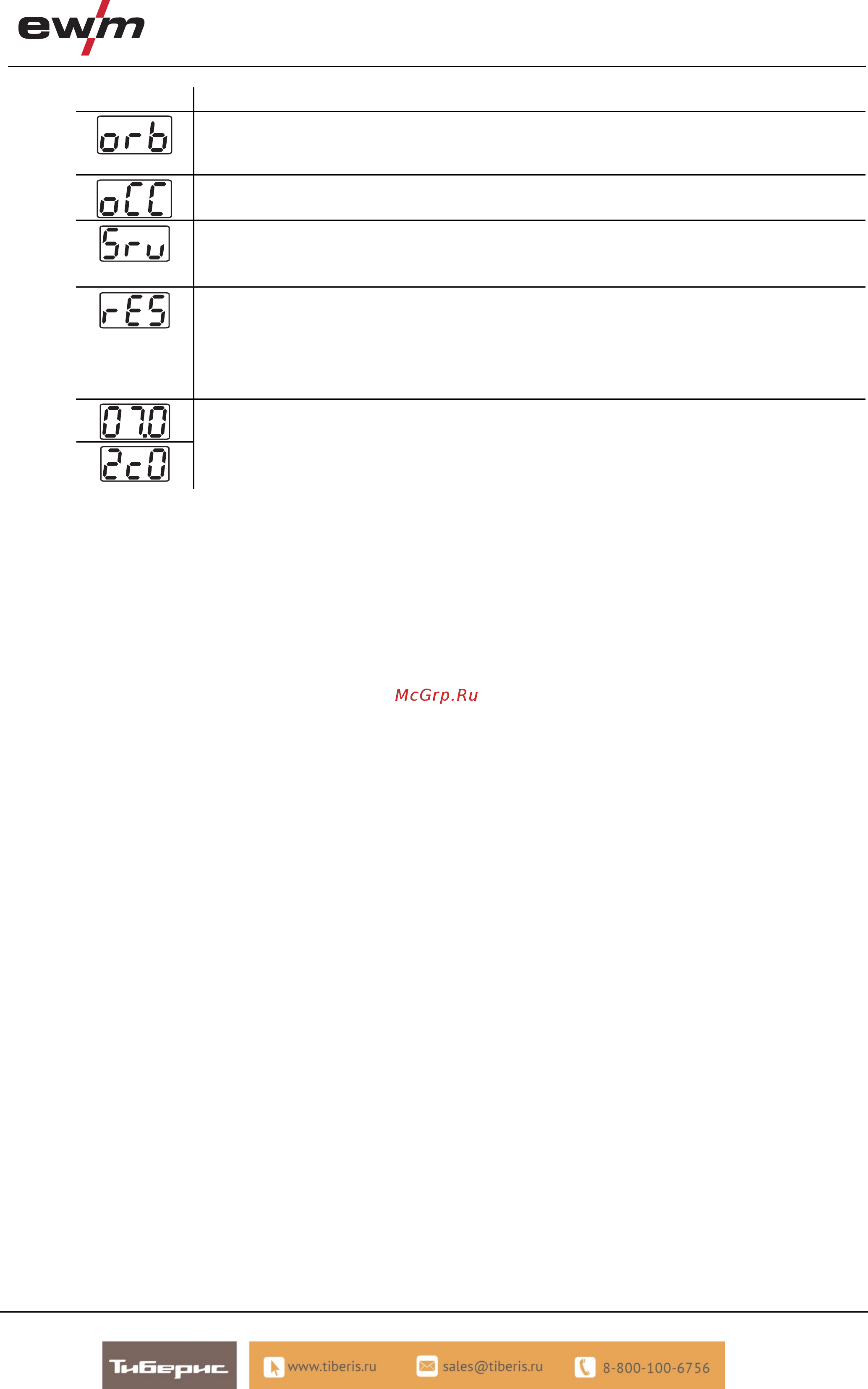

Индикация Настройка/Выбор
Орбитальная сварка
• off = выкл. (заводская настройка)
• on = вкл.
Орбитальная сварка
Значение поправки орбитального тока
Сервисное меню
Изменения в сервисном меню должны выполняться исключительно авторизированными
специалистами сервисного центра!
Сброс (Reset) (сброс на заводскую настройку)
• off = выкл. (заводская настройка)
• CFG = Сброс значений в меню конфигурации аппарата
• CPL = Полный сброс всех значений и настроек
Сброс выполняется при выходе из меню (EXIT).
Запрос версии программы (пример)
07= идентификатор системной шины
02c0= номер версии
Идентификатор системной шины и номер версии разделяются точкой.
