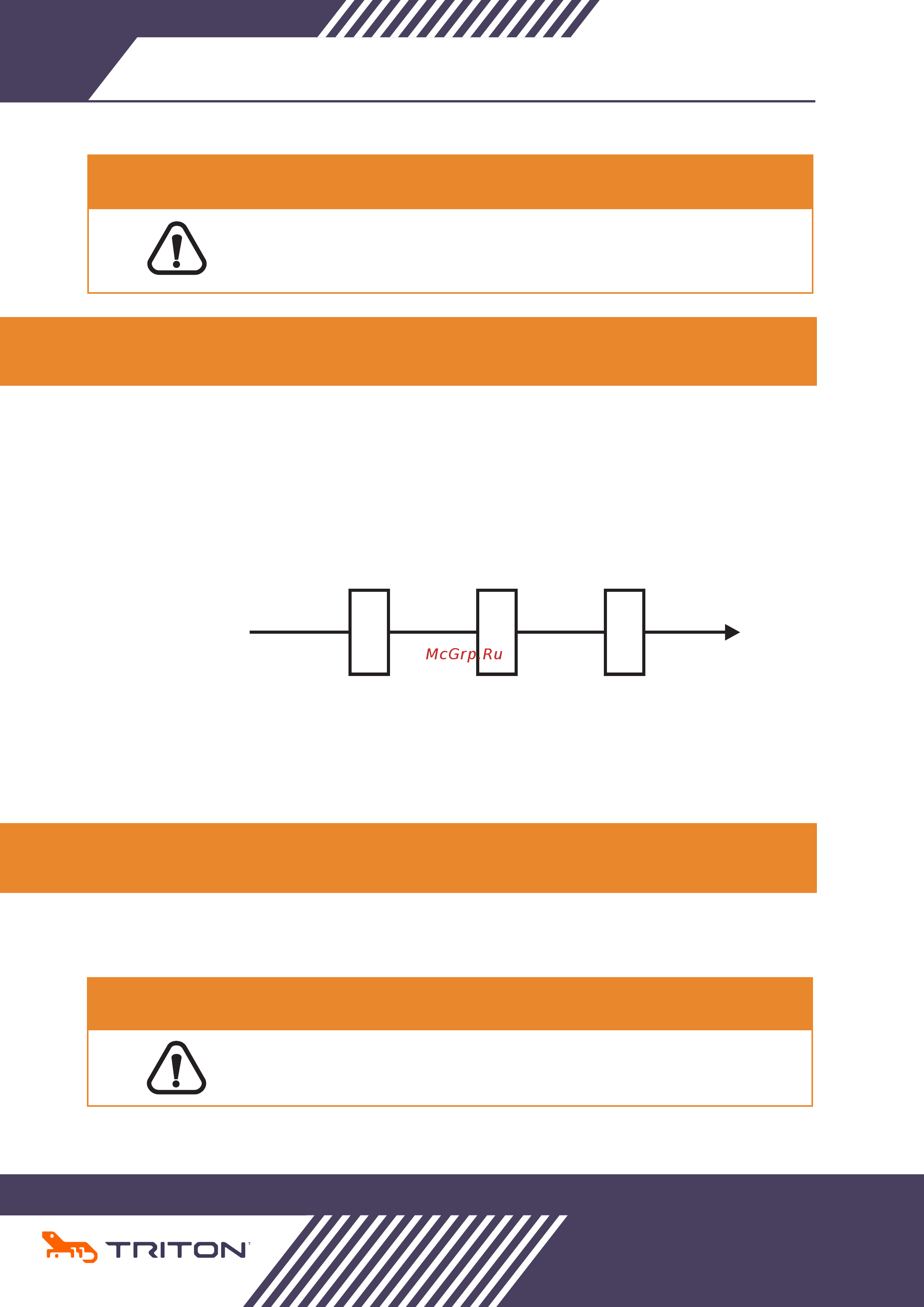

TritonИсточник газа
Фильтр для воды
и твердых частиц
Масляный
фильтр
Фильтр
масляных паров
Система фильтрации должна быть установлена между источником газа и источ-
ником тока. Для дополнительной фильтрации газа может потребоваться более
высокое давление из источника.
Подключение источника газа к источнику тока производится с помощью инертно-
го к воздействию газа шланга диаметром 10 мм через быстросъемное соединение.
Подключение источника газа
Давление подачи газа не должно превышать 6 бар.
Внимание!
ПОДКЛЮЧЕНИЕ ПЛАЗМЕННОЙ УСТАНОВКИ К
ИСТОЧНИКУ ПОДАЧИ ВОЗДУХА
Подготовка подачи газа
Воздух в систему может подаваться от компрессора или баллонов высокого
давления. При любом виде подачи следует использовать регулятор высокого
давления, который должен обеспечивать подачу газа на соответствующий вход
источника тока. При создании на объекте условий, приводящих к попаданию
в газовую линию влаги, масла и других загрязнителей, следует использовать
3-уровневую систему коалесцирующей фильтрации.
Обязательное использование компрессора и фильтра.
Внимание!
